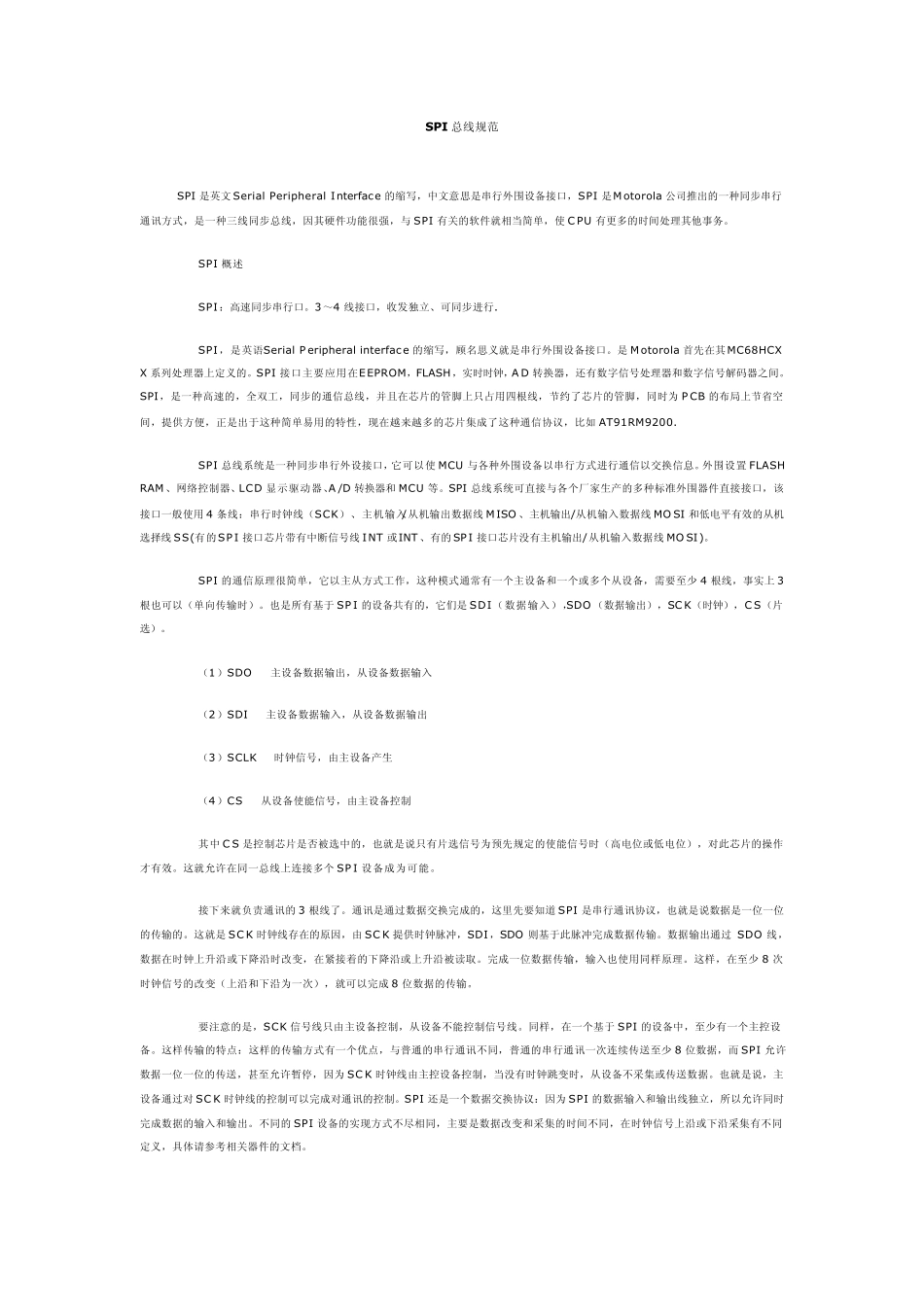

SPI 总线规范 SPI 是英文Serial Peripheral Interface 的缩写，中文意思是串行外围设备接口，SPI 是M otorola 公司推出的一种同步串行通讯方式，是一种三线同步总线，因其硬件功能很强，与SPI 有关的软件就相当简单，使C PU 有更多的时间处理其他事务。 SPI 概述 SPI：高速同步串行口。3～4 线接口，收发独立、可同步进行. SPI，是英语Serial P eripheral interface 的缩写，顾名思义就是串行外围设备接口。是M otorola 首先在其MC68HCXX 系列处理器上定义的。SPI 接口主要应用在 EEPROM，FLASH，实时时钟，A D 转换器，还有数字信号处理器和数字信号解码器之间。SPI，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为 P CB 的布局上节省空间，提供方便，正是出于这种简单易用的特性，现在越来越多的芯片集成了这种通信协议，比如 AT91RM9200. SPI 总线系统是一种同步串行外设接口，它可以使MCU 与各种外围设备以串行方式进行通信以交换信息。外围设置 FLASHRAM 、网络控制器、LCD 显示驱动器、A /D 转换器和 MCU 等。SPI 总线系统可直接与各个厂家生产的多种标准外围器件直接接口，该接口一般使用 4 条线：串行时钟线（SCK）、主机输入/从机输出数据线M ISO 、主机输出/从机输入数据线MO SI 和低电平有效的从机选择线SS(有的SP I 接口芯片带有中断信号线INT 或INT 、有的SP I 接口芯片没有主机输出/从机输入数据线MO SI)。 SPI 的通信原理很简单，它以主从方式工作，这种模式通常有一个主设备和一个或多个从设备，需要至少 4 根线，事实上 3根也可以（单向传输时）。也是所有基于 SP I 的设备共有的，它们是SDI（数据输入），SDO （数据输出），SC K（时钟），C S（片选）。 （1）SDO – 主设备数据输出，从设备数据输入 （2）SDI – 主设备数据输入，从设备数据输出 （3）SCLK – 时钟信号，由主设备产生 （4）CS – 从设备使能信号，由主设备控制 其中C S 是控制芯片是否被选中的，也就是说只有片选信号为预先规定的使能信号时（高电位或低电位），对此芯片的操作才有效。这就允许在同一总线上连接多个 SP I 设备成为可能。 接下来就负责通讯的3 根线了。通讯是通过数据交换完成的，这里先要知道 SPI 是串行通讯协议，也就是说数据是一位一位的传输的。这就是SC K 时钟线存在的原因，由 SC K ...
