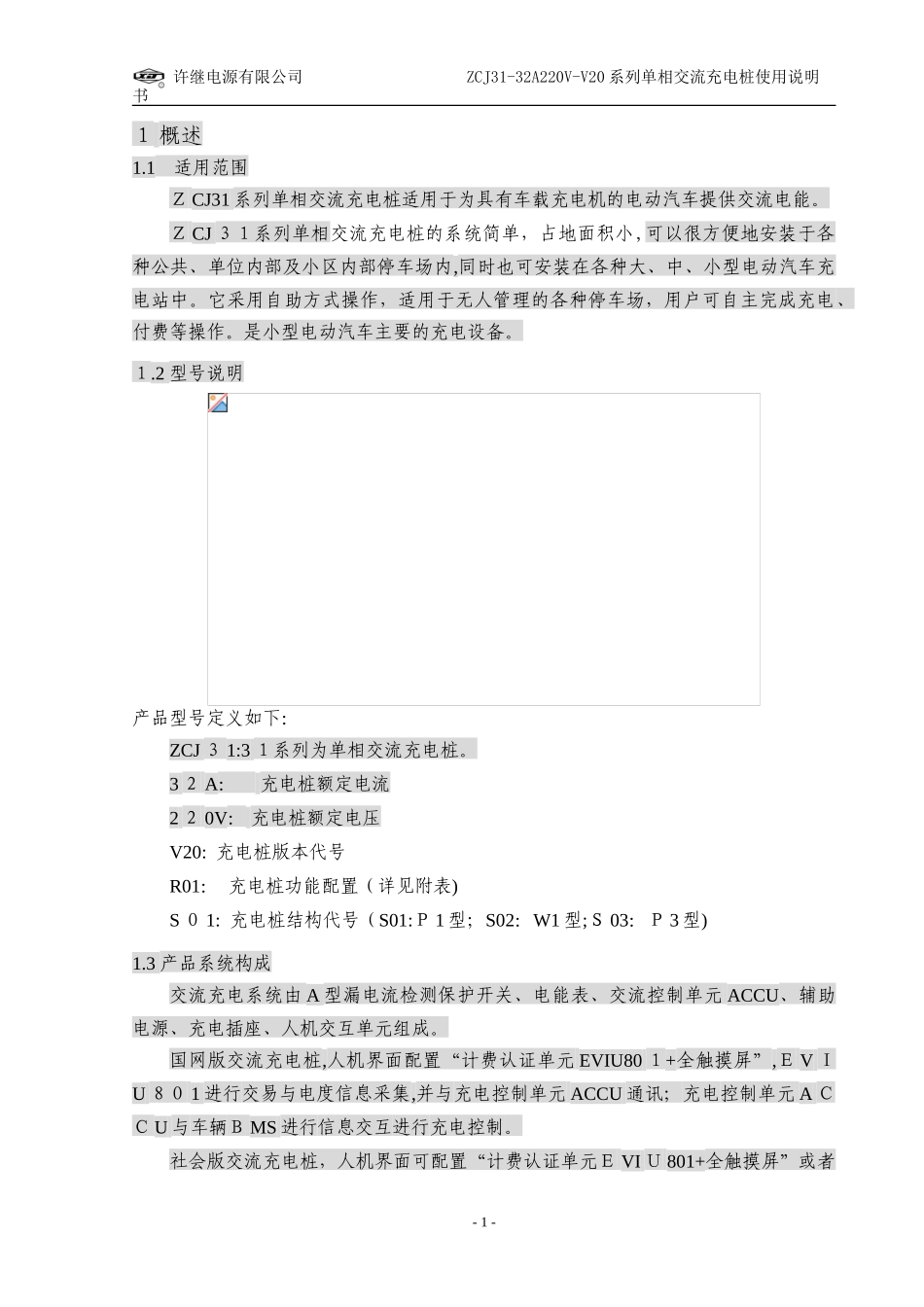

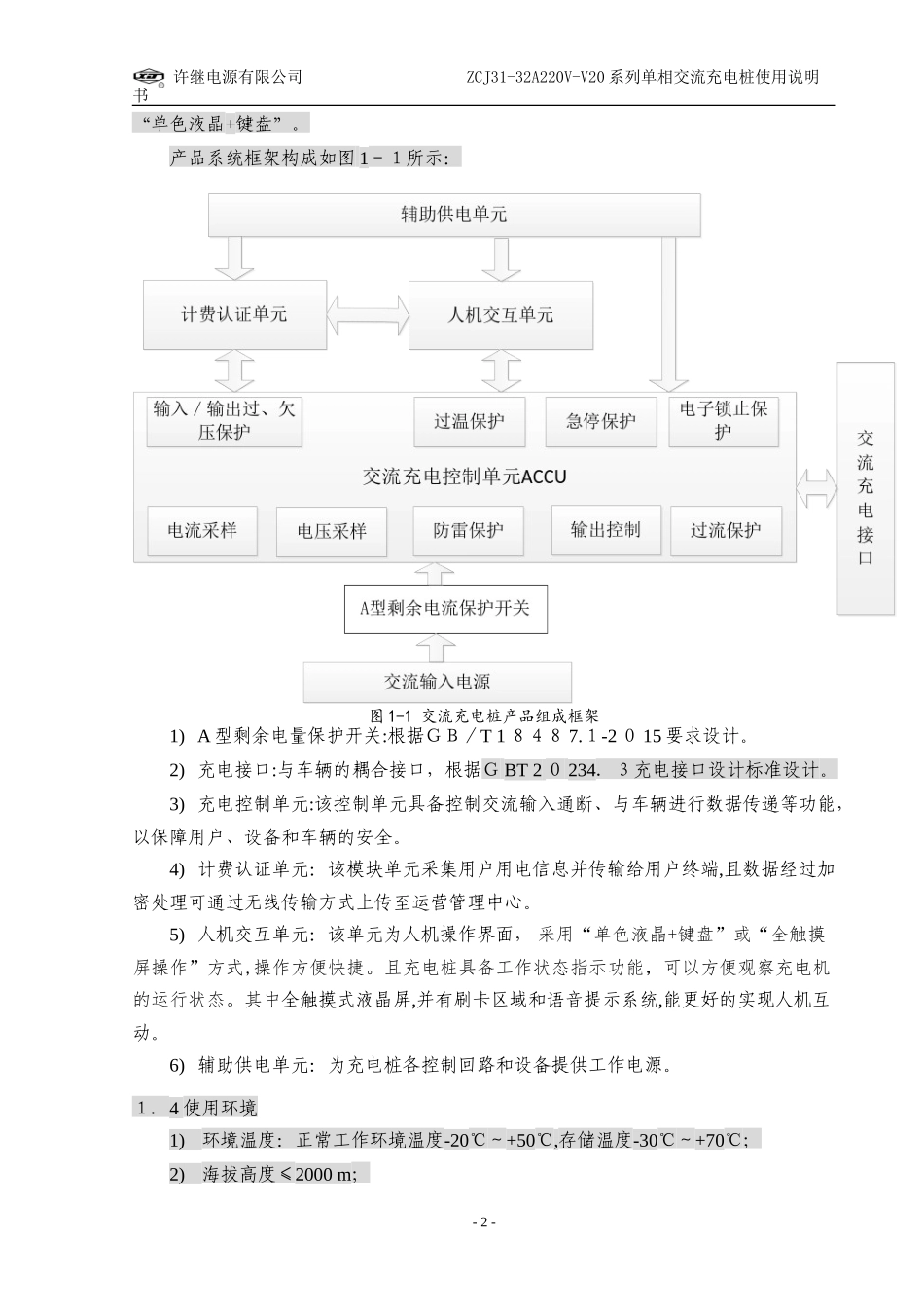

许继集团・许继电源有限公司XUJIPOWERCO.,LTD.ZCJ31-32A-220V-V20系列单相交流充电桩用说明书许继电源有限公司XUJIPOWERCO.,LTD.2017-1-22版本:V1.00许继电源有限公司ZCJ31-32A220V-V20系列单相交流充电桩使用说明书1概述1.1适用范围ZCJ31系列单相交流充电桩适用于为具有车载充电机的电动汽车提供交流电能。ZCJ31系列单相交流充电桩的系统简单,占地面积小,可以很方便地安装于各种公共、单位内部及小区内部停车场内,同时也可安装在各种大、中、小型电动汽车充电站中。它采用自助方式操作,适用于无人管理的各种停车场,用户可自主完成充电、付费等操作。是小型电动汽车主要的充电设备。1.2型号说明产品型号定义如下:ZCJ31:31系列为单相交流充电桩。32A:充电桩额定电流220V:充电桩额定电压V20:充电桩版本代号R01:充电桩功能配置(详见附表)S01:充电桩结构代号(S01:P1型;S02:W1型;S03:P3型)1.3产品系统构成交流充电系统由A型漏电流检测保护开关、电能表、交流控制单元ACCU、辅助电源、充电插座、人机交互单元组成。国网版交流充电桩,人机界面配置“计费认证单元EVIU801+全触摸屏”,EVIU801进行交易与电度信息采集,并与充电控制单元ACCU通讯;充电控制单元ACCU与车辆BMS进行信息交互进行充电控制。社会版交流充电桩,人机界面可配置“计费认证单元EVIU801+全触摸屏”或者-1-许继电源有限公司ZCJ31-32A220V-V20系列单相交流充电桩使用说明书“单色液晶+键盘”。产品系统框架构成如图1-1所示:图1-1交流充电桩产品组成框架1)A型剩余电量保护开关:根据GB/T18487.1-2015要求设计。2)充电接口:与车辆的耦合接口,根据GBT20234.3充电接口设计标准设计。3)充电控制单元:该控制单元具备控制交流输入通断、与车辆进行数据传递等功能,以保障用户、设备和车辆的安全。4)计费认证单元:该模块单元采集用户用电信息并传输给用户终端,且数据经过加密处理可通过无线传输方式上传至运营管理中心。5)人机交互单元:该单元为人机操作界面,采用“单色液晶+键盘”或“全触摸屏操作”方式,操作方便快捷。且充电桩具备工作状态指示功能,可以方便观察充电机的运行状态。其中全触摸式液晶屏,并有刷卡区域和语音提示系统,能更好的实现人机互动。6)辅助供电单元:为充电桩各控制回路和设备提供工作电源。1.4使用环境1)环境温度:正常工作环境温度-20℃~+50℃,存储温度-30℃~+70℃;2)海拔高度≤2000m;-2-许继电源有限公司ZCJ31-32A220V-V20系列单相交流充电桩使用说明书3)相对湿度:5%~95%,无凝结;4)工作位置:垂直安装,最大斜度不大于5°;5)使用地点应具有防风沙、雨、雪的设施;无腐蚀性气体;无爆炸性气体的环境中;6)使用地点不允许有强烈的震动与冲击。1.5性能参数1)额定交流工作电压:220V;2)额定交流工作电流:32A;3)防护等级:IP54;4)智能电能表准确度等级:2.0级;5)剩余电流保护额定动作电流:30mA;6)剩余电流保护额定动作时间:≤0.1s;7)连接器动力线触头:AC220V,32A;8)连接器控制线触头:DC30V,2A;9)连接器机械操作寿命:≥10000次;10)平均无故障间隔时间:MTBF≥8760h。1.6外形结构尺寸-3-许继电源有限公司ZCJ31-32A220V-V20系列单相交流充电桩使用说明书P1结构P3结构图1-2产品尺寸示意图P1结构P3结构图1-3产品地脚孔安装尺寸-4-许继电源有限公司ZCJ31-32A220V-V20系列单相交流充电桩使用说明书P1结构P3结构图1-4产品外观效果图1.7充电机接口1.7.1接口定义交流充电桩与电动汽车充电接口定义应能满足GB/T20234.2的要求,如下图1-5所示:图1-5直流充电机充电接口定义示意图1.7.2接口要求表1-1触头电气参数值及功能定义-5-许继电源有限公司ZCJ31-32A220V-V20系列单相交流充电桩使用说明书触头编号/标识额定电压和额定电流功能定义1-(L1)250V10A/16A/32A交流电源(单相)440V16A/32A/63A交流电源(三相)2-(L2)440V16A/32A/63A交流电源(三相)3-(L3)440V16A/32A/63A交流电源(三相)4-(N)250V10A/16A/32A中线(单相)440V16A/32A/63A中线(三相)5-()-保护接地(PE),连接供电设备地...
