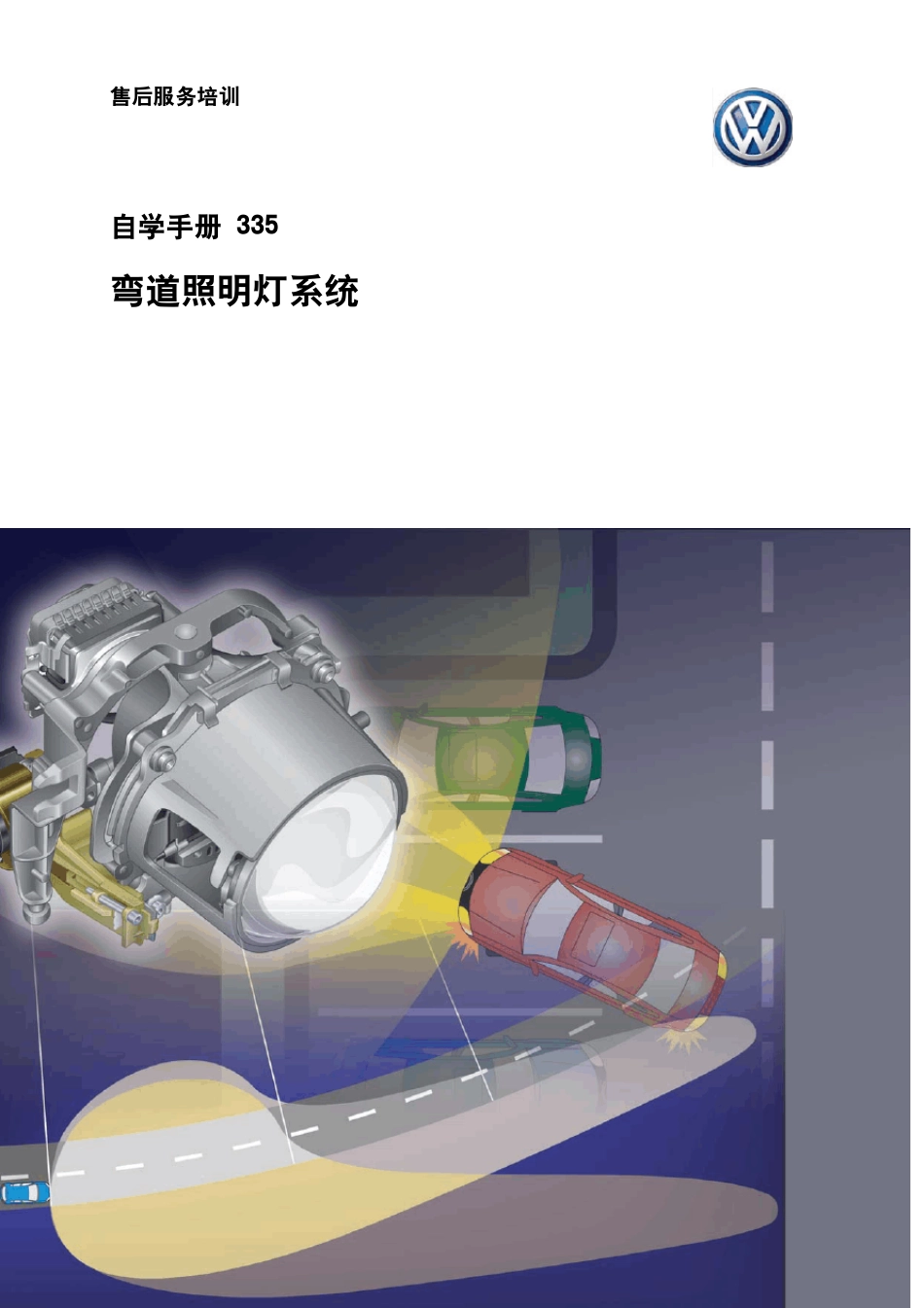

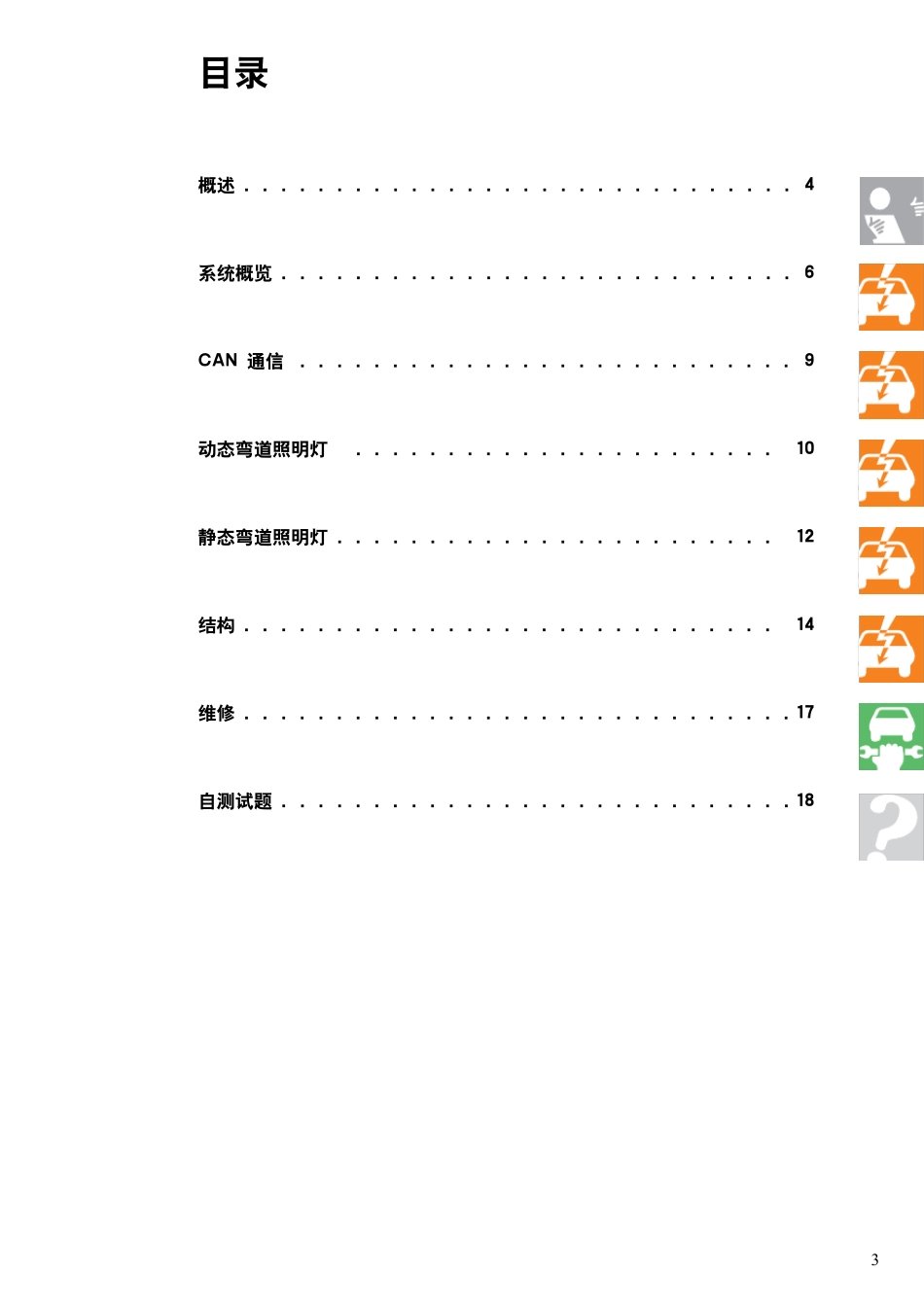

售 后 服 务 培 训自 学 手 册 335弯道照明灯系统结构和功能2本 自 学 手 册 描 述 了 结 构 和 功 能 方 面 最 新 开 发 的 内 容 ！这 些 内 容 以 后 不 会 更 新 。最 新 版本 的 检查、调整和 维修说明请查阅相关售后服务资料！大众弯道照明灯系统包含两个新 车灯功 能 ：-动态弯道照明灯和-静态弯道照明灯。与传统大灯相比，这 两项功 能 可显著改善弯道行驶时和 转弯时的 路面 照明情况。在这 本 自 学 手 册 中将详细介绍弯道照明灯系统是如何工作的 。S335_027新 内 容注意提示3概 述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4系 统 概 览. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6CAN 通 信 . . . . . . . . . . . . . . . . . . . . . . . . . . . 9动 态 弯 道 照 明 灯 . . . . . . . . . . . . . . . . . . . . . . . 10静 态 弯 道 照 明 灯. . . . . . . . . . . . . . . . . . . . . . . . 12结 构. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14维 修. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17自 测试题 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18目录4概 述组 件 和 安装位置下图给出了组 成弯道照明灯系统所需要的控制单元和 组 件 的安装位置。安装位置在所有车型中几乎相同。大灯照明距离调节控制单元 J431，安装在组 合仪表内。带右侧大灯功率输出模块 J668 的右侧大灯带左侧大灯功率输出模块 J667 的左侧大灯ABS 控制单元 J104，安装在发动机舱内5弯道照明灯系统包含以下功能：- 行驶期间使用的动态弯道照明灯 （随动近光灯），- 静态弯道照明灯，驶过急弯时 （例如转弯时）可改善照明情况的一个附加照明装置。S335_009转向角传感器 G85，安装在转向柱内车载电网控制单元 J519，安装在保险丝盒后6系 统 概 览传感器J745弯道照明灯和大灯照明距离调节控制单元 J104ABS 控制单元J533数据总线诊断接口 F4倒车灯开关E1车灯开关J285组合仪表内的控制单元G44右后转速传...
