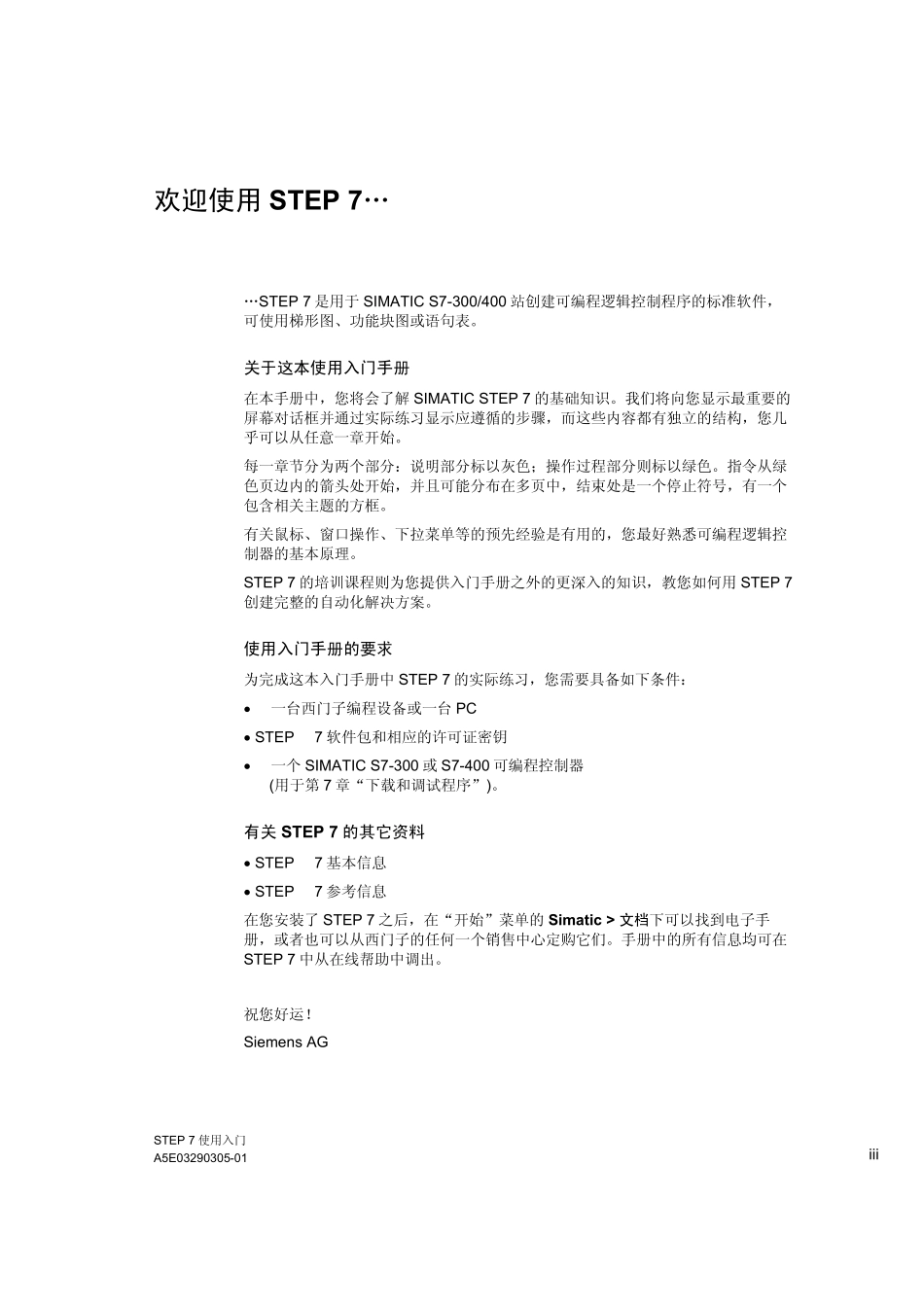

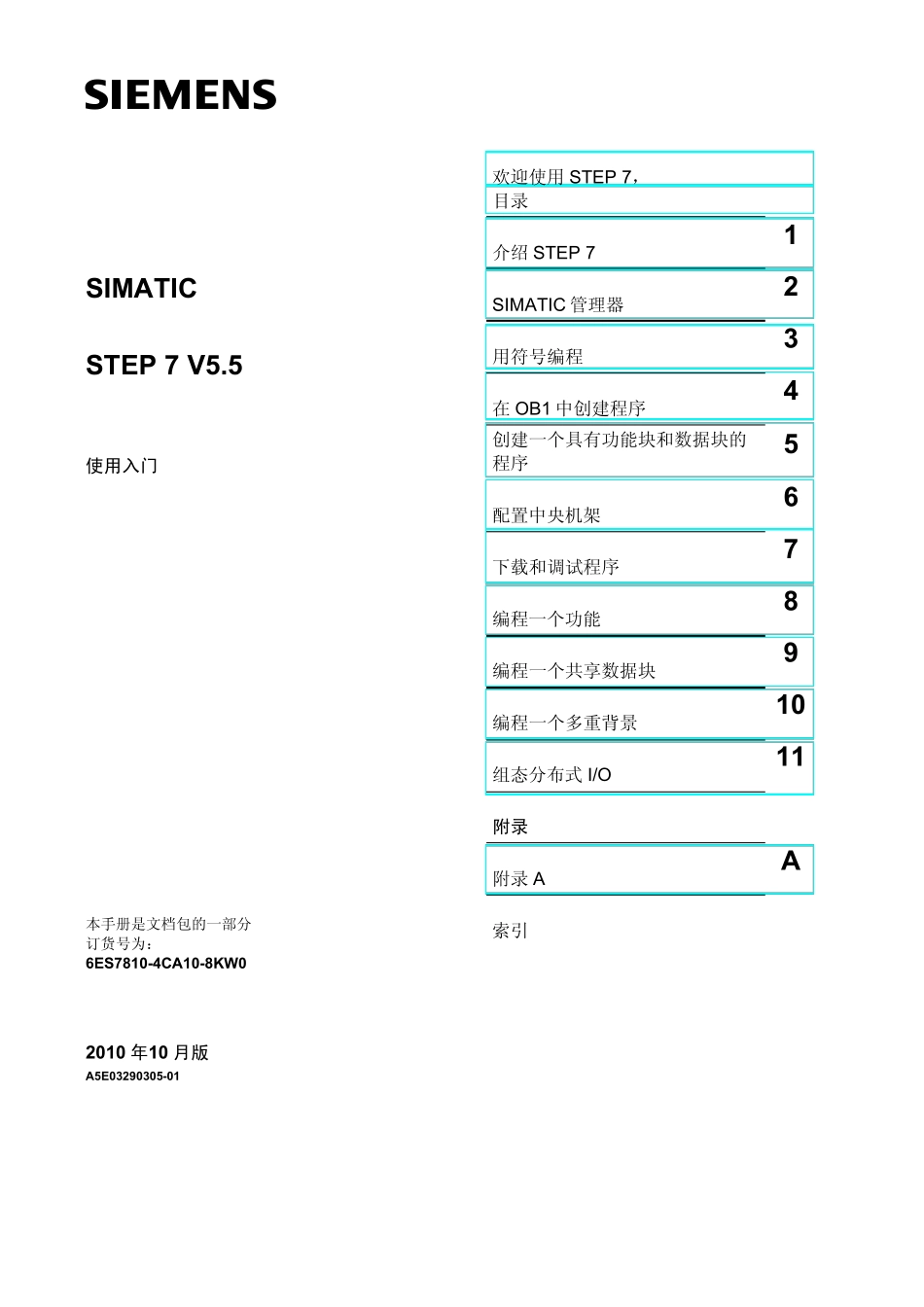

s 欢迎使用STEP 7, 目录 介绍 STEP 7 1 SIMATIC 管理器 2 用符号编程 3 在 OB1 中创建程序 4 创建一个具有功能块和数据块的程序 5 配置中央机架 6 下载和调试程序 7 编程一个功能 8 编程一个共享数据块 9 编程一个多重背景 10 组态分布式 I/O 11 附录 附录 A A 索引 SIMATIC STEP 7 V5.5 使用入门 本手册是文档包的一部分 订货号为: 6ES7810-4CA10-8KW 0 2010 年10 月版 A5E03290305-01 STEP 7 使用入门 A5E03290305-01 iii 欢迎使用STEP 7… …STEP 7 是用于 SIMATIC S7-300/400 站创建可编程逻辑控制程序的标准软件,可使用梯形图、功能块图或语句表。 关于这本使用入门手册 在本手册中,您将会了解 SIMATIC STEP 7 的基础知识。我们将向您显示最重要的屏幕对话框并通过实际练习显示应遵循的步骤,而这些内容都有独立的结构,您几乎可以从任意一章开始。 每一章节分为两个部分:说明部分标以灰色;操作过程部分则标以绿色。指令从绿色页边内的箭头处开始,并且可能分布在多页中,结束处是一个停止符号,有一个包含相关主题的方框。 有关鼠标、窗口操作、下拉菜单等的预先经验是有用的,您最好熟悉可编程逻辑控制器的基本原理。 STEP 7 的培训课程则为您提供入门手册之外的更深入的知识,教您如何用 STEP 7创建完整的自动化解决方案。 使用入门手册的要求 为完成这本入门手册中 STEP 7 的实际练习,您需要具备如下条件: • 一台西门子编程设备或一台PC • STEP 7 软件包和相应的许可证密钥 • 一个 SIMATIC S7-300 或 S7-400 可编程控制器 (用于第7 章“下载和调试程序”)。 有关 STEP 7 的其它资料 • STEP 7 基本信息 • STEP 7 参考信息 在您安装了 STEP 7 之后,在“开始”菜单的 Simatic > 文档下可以找到电子手册,或者也可以从西门子的任何一个销售中心定购它们。手册中的所有信息均可在STEP 7 中从在线帮助中调出。 祝您好运! Siemens AG STEP 7 使用入门 A5E03290305-01 V 目录 1 介绍STEP 7 1.1 您将学到的内容 1-1 1.2 组合硬件和软件 1-3 1.3 使用STEP 7 的基本步骤 1-4 1.4 安装STEP 7 1-5 2 SIMATIC 管理器 2.1 启动SIMATIC 管理器并创建一个项目 2-1 2.2 SIMATIC 管理器中的项目结构以及如何调用在线帮助 2-4 3 用符号编程 3.1 绝对地址 3-1 3.2 符号编...
