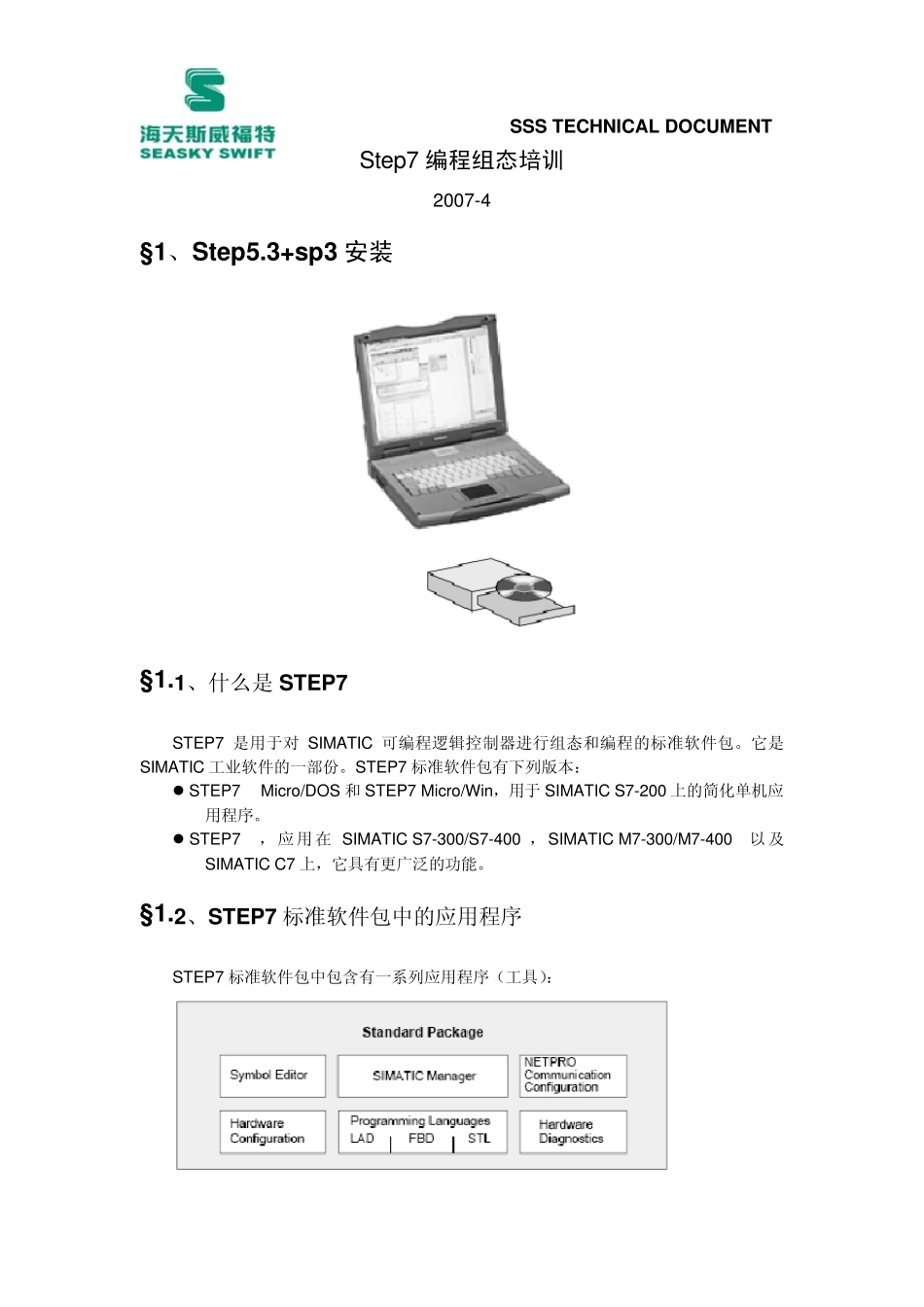

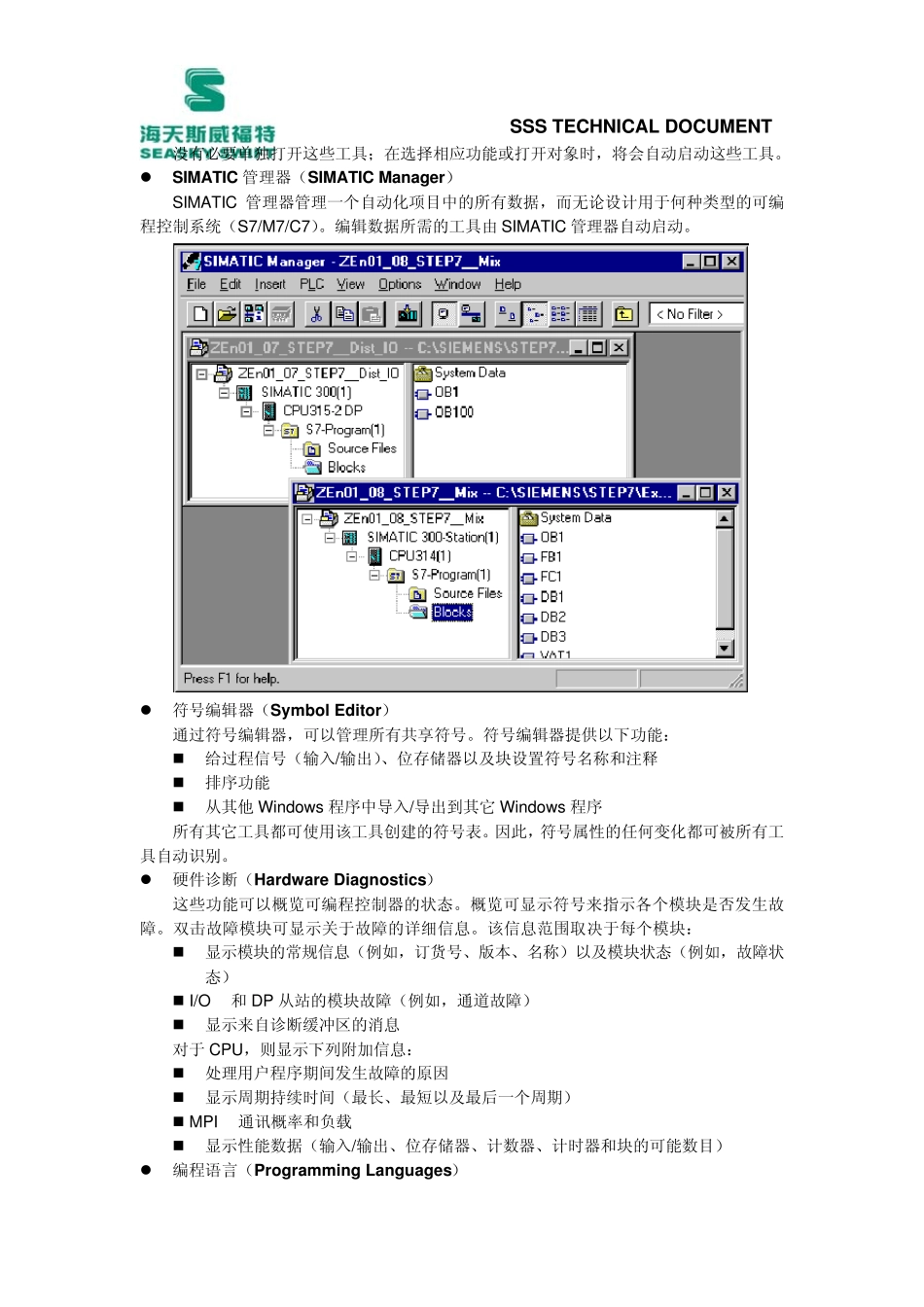

SSS TECHNICAL DOCUMENT Step7 编程组态培训 2007-4 § 1、Step5.3+sp3 安装 § 1.1、什么是 STEP7 STEP7 是用于对 SIMATIC 可编程逻辑控制器进行组态和编程的标准软件包。它是SIMATIC 工业软件的一部份。STEP7 标准软件包有下列版本： z STEP7 Micro/DOS 和 STEP7 Micro/Win，用于 SIMATIC S7-200 上的简化单机应用程序。 z STEP7，应用在 SIMATIC S7-300/S7-400 ，SIMATIC M7-300/M7-400以及SIMATIC C7 上，它具有更广泛的功能。 § 1.2、STEP7 标准软件包中的应用程序 STEP7 标准软件包中包含有一系列应用程序（工具）： SSS TECHNICAL DOCUMENT 没有必要单独打开这些工具；在选择相应功能或打开对象时，将会自动启动这些工具。 z SIMATIC 管理器（SIMATIC Manager） SIMATIC 管理器管理一个自动化项目中的所有数据，而无论设计用于何种类型的可编程控制系统（S7/M7/C7）。编辑数据所需的工具由SIMATIC 管理器自动启动。 z 符号编辑器（Symbol Editor） 通过符号编辑器，可以管理所有共享符号。符号编辑器提供以下功能：  给过程信号（输入/输出）、位存储器以及块设置符号名称和注释  排序功能  从其他 Window s 程序中导入/导出到其它 Window s 程序 所有其它工具都可使用该工具创建的符号表。因此，符号属性的任何变化都可被所有工具自动识别。 z 硬件诊断（Hardware Diagnostics） 这些功能可以概览可编程控制器的状态。概览可显示符号来指示各个模块是否发生故障。双击故障模块可显示关于故障的详细信息。该信息范围取决于每个模块：  显示模块的常规信息（例如，订货号、版本、名称）以及模块状态（例如，故障状态）  I/O和 DP 从站的模块故障（例如，通道故障）  显示来自诊断缓冲区的消息 对于CPU，则显示下列附加信息：  处理用户程序期间发生故障的原因  显示周期持续时间（最长、最短以及最后一个周期）  MPI通讯概率和负载  显示性能数据（输入/输出、位存储器、计数器、计时器和块的可能数目） z 编程语言（Programming Languages） SSS TECHNICAL DOCUMENT S7-300 和S7-400 的编程语言梯形图、语句表和功能块图是标准软件包的一个重要组成部分。  梯形图（或 LAD）是 STEP7 编程语言的图形表示。其指令语法与传递梯形图相似：梯形图允许在能流过各种触点、复杂元件和输出线圈时，跟踪母线之间的能...
