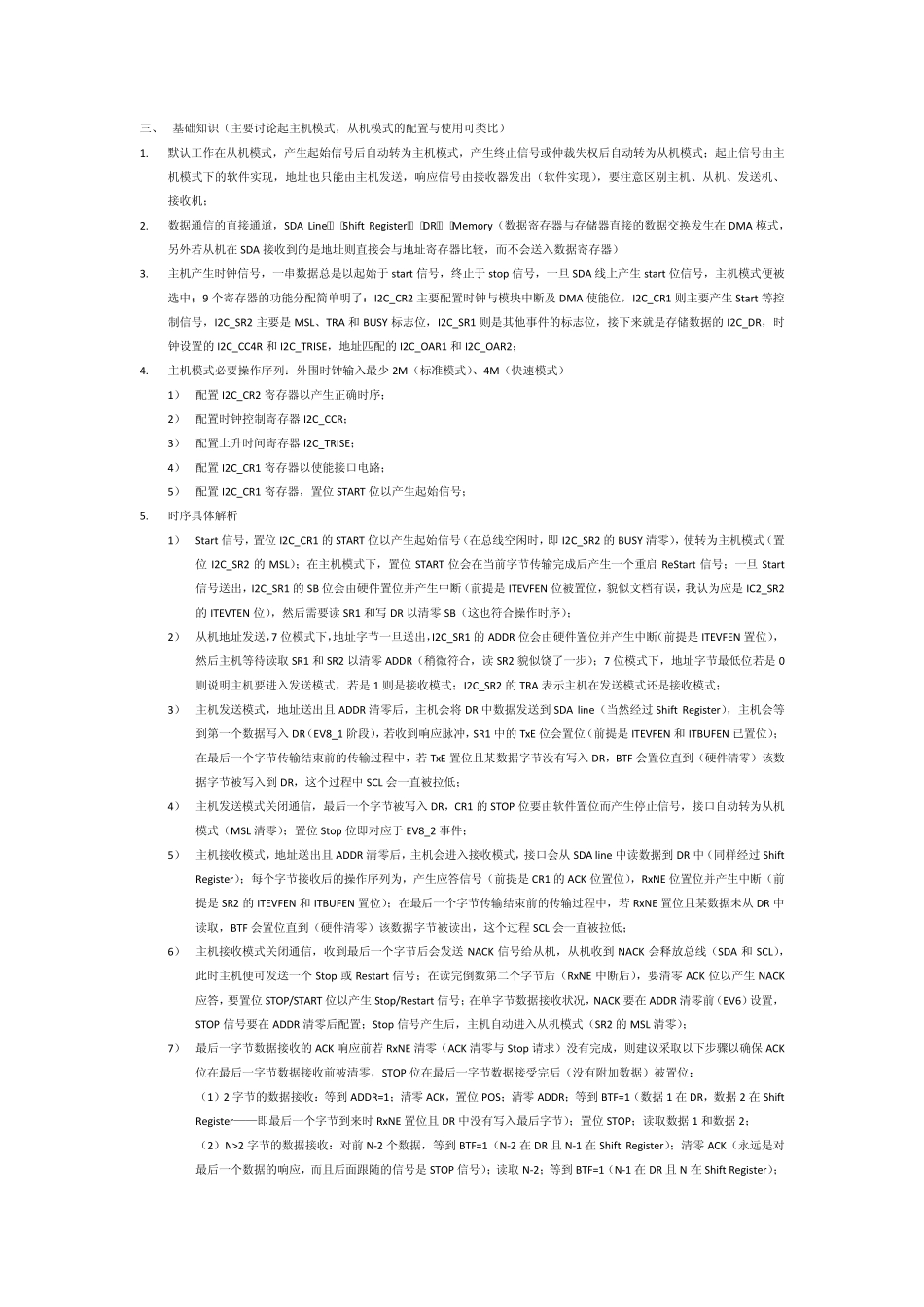

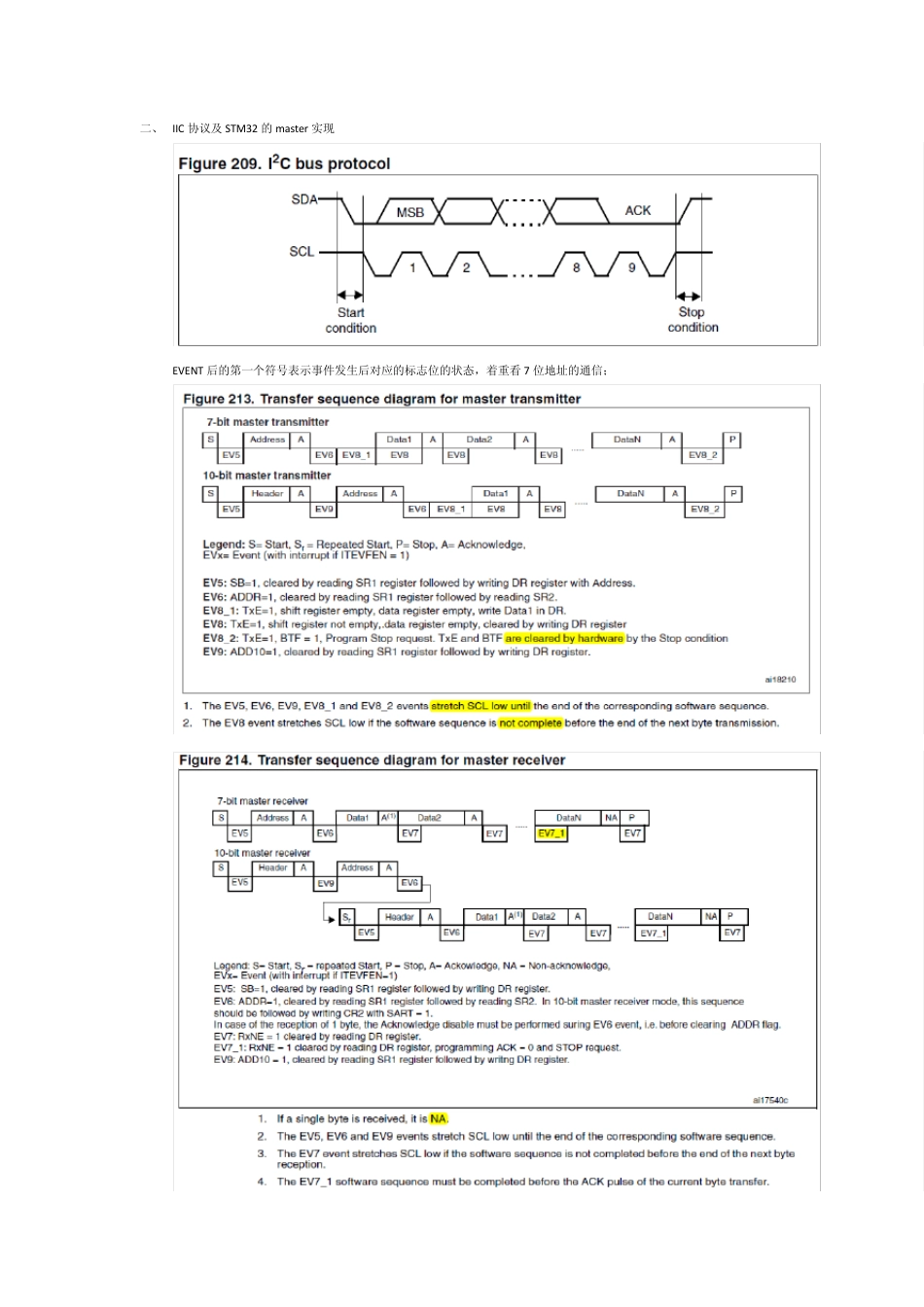

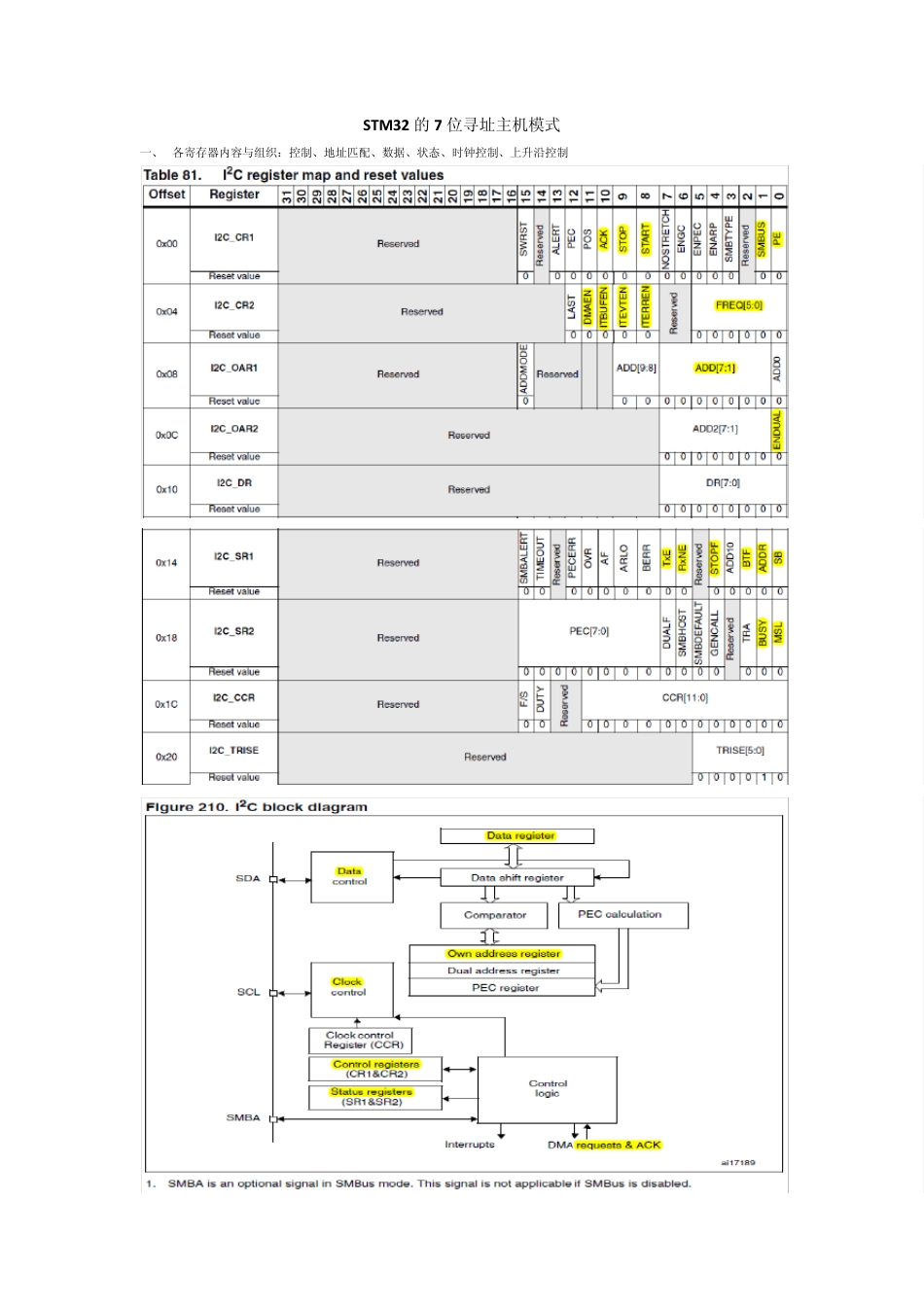

STM32 的7 位寻址主机模式 一、 各寄存器内容与组织：控制、地址匹配、数据、状态、时钟控制、上升沿控制 二、 IIC 协议及 STM32 的 master 实现 EVENT 后的第一个符号表示事件发生后对应的标志位的状态，着重看 7 位地址的通信； 三、 基础知识（主要讨论起主机模式，从机模式的配置与使用可类比） 1. 默认工作在从机模式，产生起始信号后自动转为主机模式，产生终止信号或仲裁失权后自动转为从机模式；起止信号由主机模式下的软件实现，地址也只能由主机发送，响应信号由接收器发出（软件实现），要注意区别主机、从机、发送机、接收机； 2. 数据通信的直接通道，SDA Line ↔ Shift Register ↔ DR ↔ Memory（数据寄存器与存储器直接的数据交换发生在 DMA 模式，另外若从机在 SDA 接收到的是地址则直接会与地址寄存器比较，而不会送入数据寄存器） 3. 主机产生时钟信号，一串数据总是以起始于 start 信号，终止于 stop 信号，一旦 SDA 线上产生 start 位信号，主机模式便被选中；9 个寄存器的功能分配简单明了：I2C_CR2 主要配置时钟与模块中断及 DMA 使能位，I2C_CR1 则主要产生 Start 等控制信号，I2C_SR2 主要是 MSL、TRA 和 BUSY 标志位，I2C_SR1 则是其他事件的标志位，接下来就是存储数据的 I2C_DR，时钟设置的 I2C_CC4R 和 I2C_TRISE，地址匹配的 I2C_OAR1 和 I2C_OAR2； 4. 主机模式必要操作序列：外围时钟输入最少2M（标准模式）、4M（快速模式） 1） 配置 I2C_CR2 寄存器以产生正确时序； 2） 配置时钟控制寄存器 I2C_CCR； 3） 配置上升时间寄存器 I2C_TRISE； 4） 配置 I2C_CR1 寄存器以使能接口电路； 5） 配置 I2C_CR1 寄存器，置位 START 位以产生起始信号； 5. 时序具体解析 1） Start 信号，置位 I2C_CR1 的 START 位以产生起始信号（在总线空闲时，即I2C_SR2 的 BUSY 清零），使转为主机模式（置位 I2C_SR2 的 MSL）；在主机模式下，置位 START 位会在当前字节传输完成后产生一个重启ReStart 信号；一旦 Start信号送出，I2C_SR1 的 SB 位会由硬件置位并产生中断（前提是 ITEVFEN 位被置位，貌似文档有误，我认为应是 IC2_SR2的 ITEVTEN 位），然后需要读SR1 和写DR 以清零SB（这也符合操作时序）； 2） 从机地址发送，7 位模式下，地址字节一旦送出，I2C_SR1 的 ADDR 位会由硬件置位并产生中断（...
