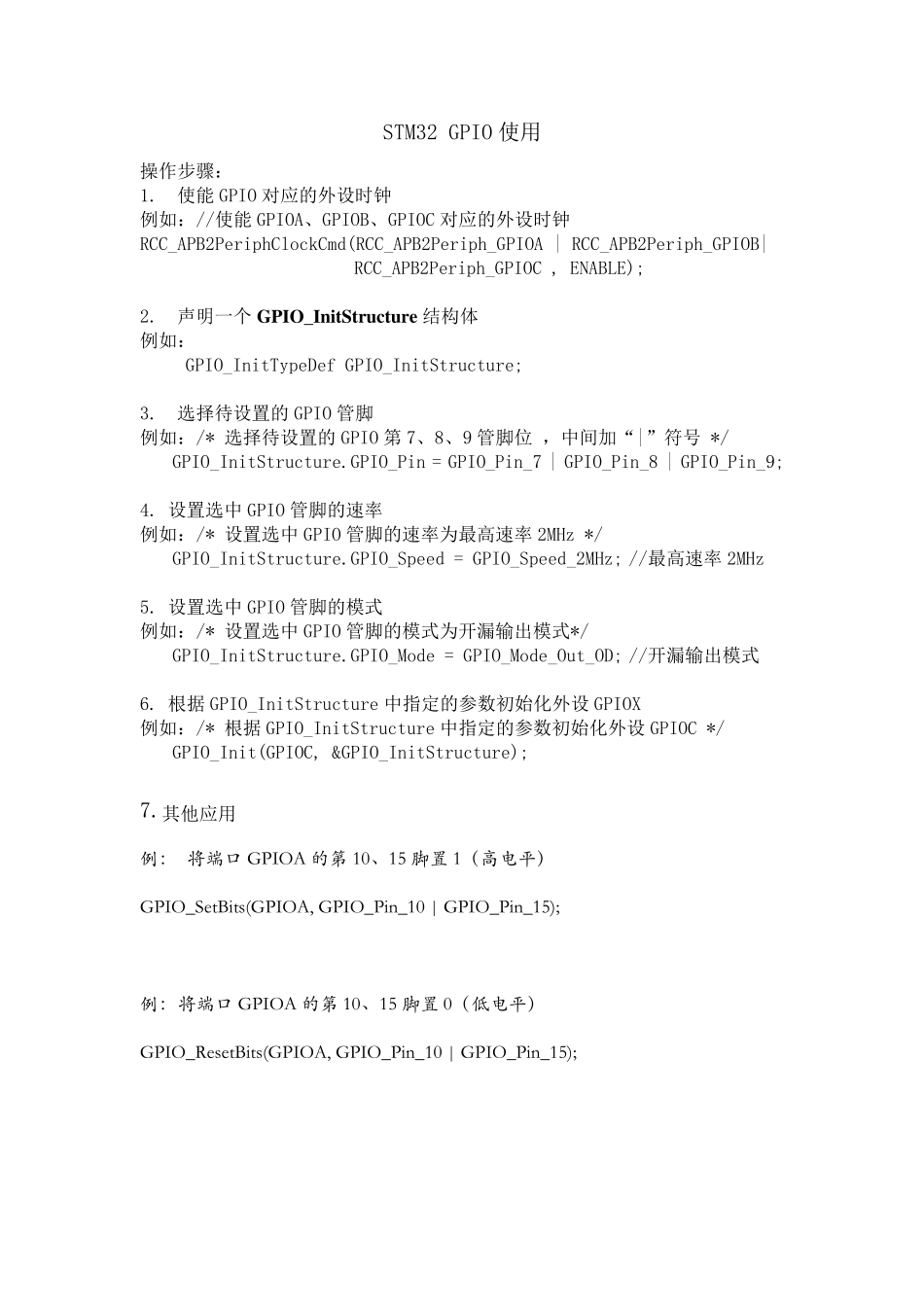

STM32 GPIO 使用 操作步骤： 1. 使能GPIO 对应的外设时钟 例如：//使能GPIOA、GPIOB、GPIOC 对应的外设时钟 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB| RCC_APB2Periph_GPIOC , ENABLE); 2. 声明一个GPIO_InitStru ctu re 结构体 例如： GPIO_InitTypeDef GPIO_InitStructure; 3. 选择待设置的GPIO 管脚 例如：/* 选择待设置的GPIO 第7、8、9 管脚位 ，中间加“|”符号 */ GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7 | GPIO_Pin_8 | GPIO_Pin_9; 4. 设置选中GPIO 管脚的速率 例如：/* 设置选中GPIO 管脚的速率为最高速率 2MHz */ GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz; //最高速率 2MHz 5. 设置选中GPIO 管脚的模式 例如：/* 设置选中GPIO 管脚的模式为开漏输出模式*/ GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD; //开漏输出模式 6. 根据 GPIO_InitStructure 中指定的参数初始化外设GPIOX 例如：/* 根据 GPIO_InitStructure 中指定的参数初始化外设GPIOC */ GPIO_Init(GPIOC, &GPIO_InitStructure); 7.其他应用 例 ： 将 端 口 GPIOA 的 第 10、15 脚 置 1（ 高 电 平 ） GPIO_SetBits(GPIOA, GPIO_Pin_10 | GPIO_Pin_15); 例 ： 将 端 口 GPIOA 的 第 10、15 脚 置 0（ 低 电 平 ） GPIO_ResetBits(GPIOA, GPIO_Pin_10 | GPIO_Pin_15); GPIO寄存器： 寄存器 描述 CRL 端口配置低寄存器 CRH 端口配置高寄存器 IDR 端口输入数据寄存器 ODR 端口输出数据寄存器 BSRR 端口位设置/复位寄存器 BRR 端口位复位寄存器 LCKR 端口配置锁定寄存器 EVCR 事件控制寄存器 MAPR 复用重映射和调试 I/O 配置寄存器 EXTICR 外部中断线路0-15配置寄存器 GPIO库函数： 函数名 描述 GPIO_DeInit 将外设GPIOx 寄存器重设为缺省值 GPIO_AFIODeInit 将复用功能（重映射事件控制和EXTI设置）重设为缺省值 GPIO_Init 根据GPIO_InitStru ct中指定的参数初始化外设GPIOx 寄存器 GPIO_Stru ctInit 把GPIO_InitStru ct中的每一个参数按缺省值填入 GPIO_ReadInpu tDataBit 读取指定端口管脚的输入 GPIO_ReadInpu tData 读取指定的GPIO端口输入 GPIO_ReadOu tpu tDataBit 读取指定端口管脚的输出 GPIO_ReadOu tpu tData 读取指定的GPIO端口输出 GPIO_...
