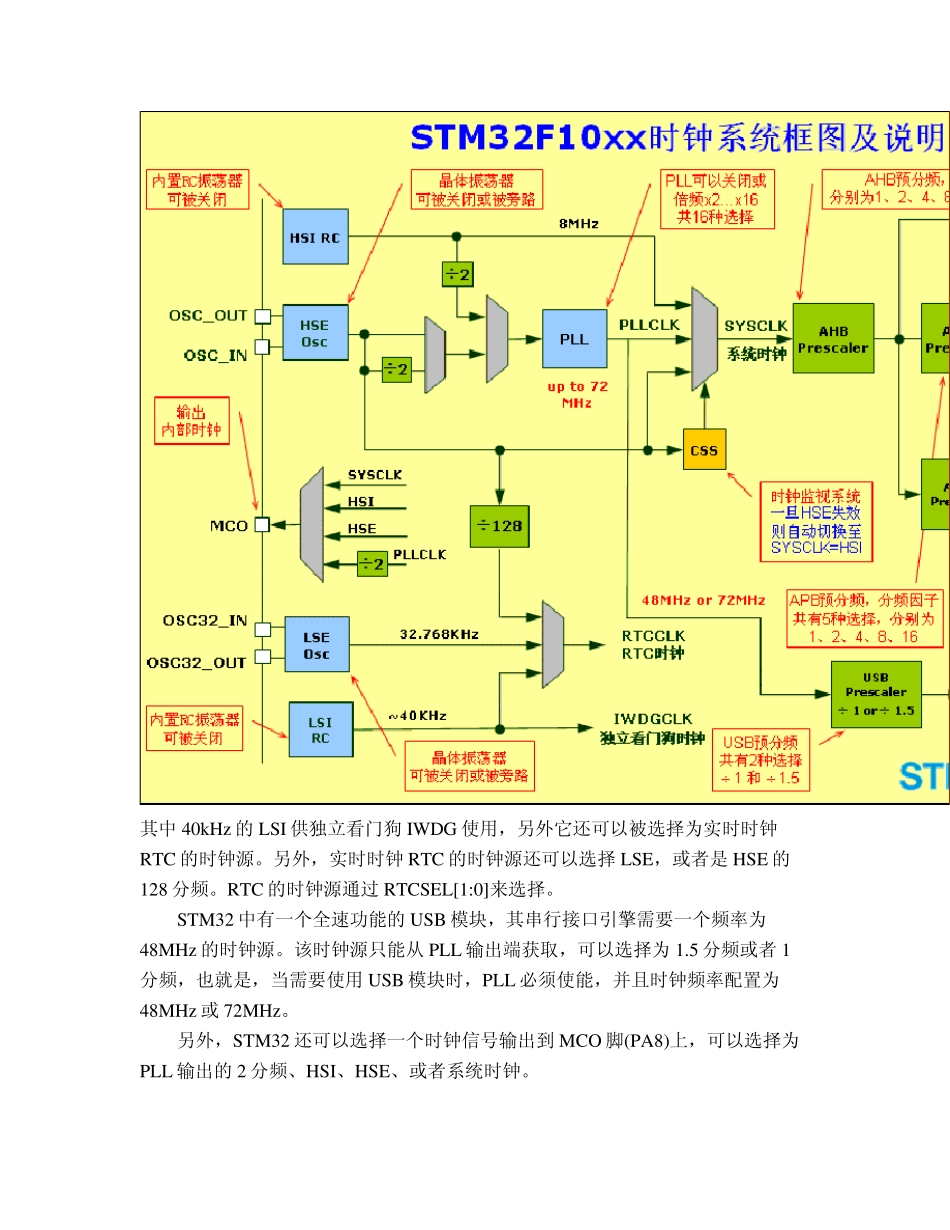

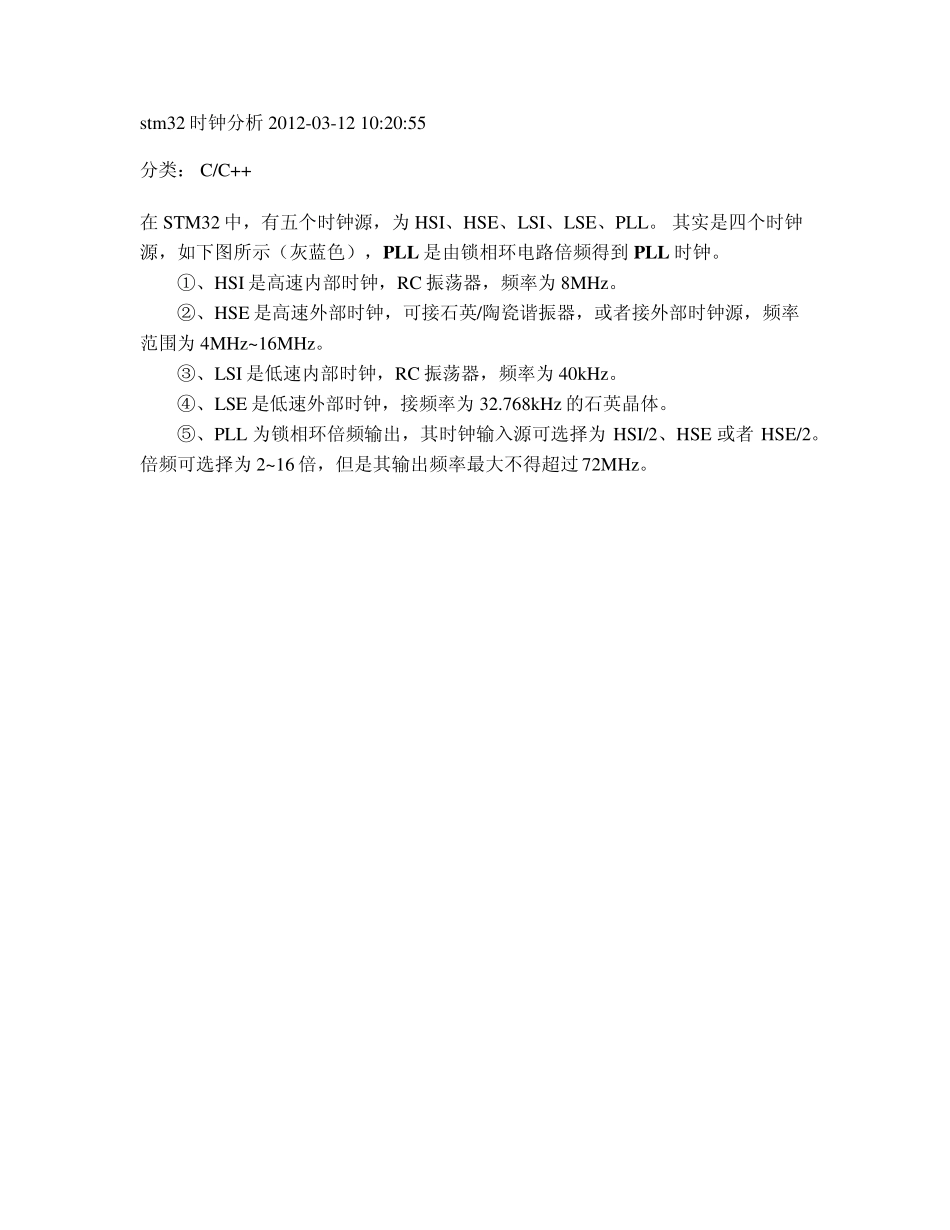

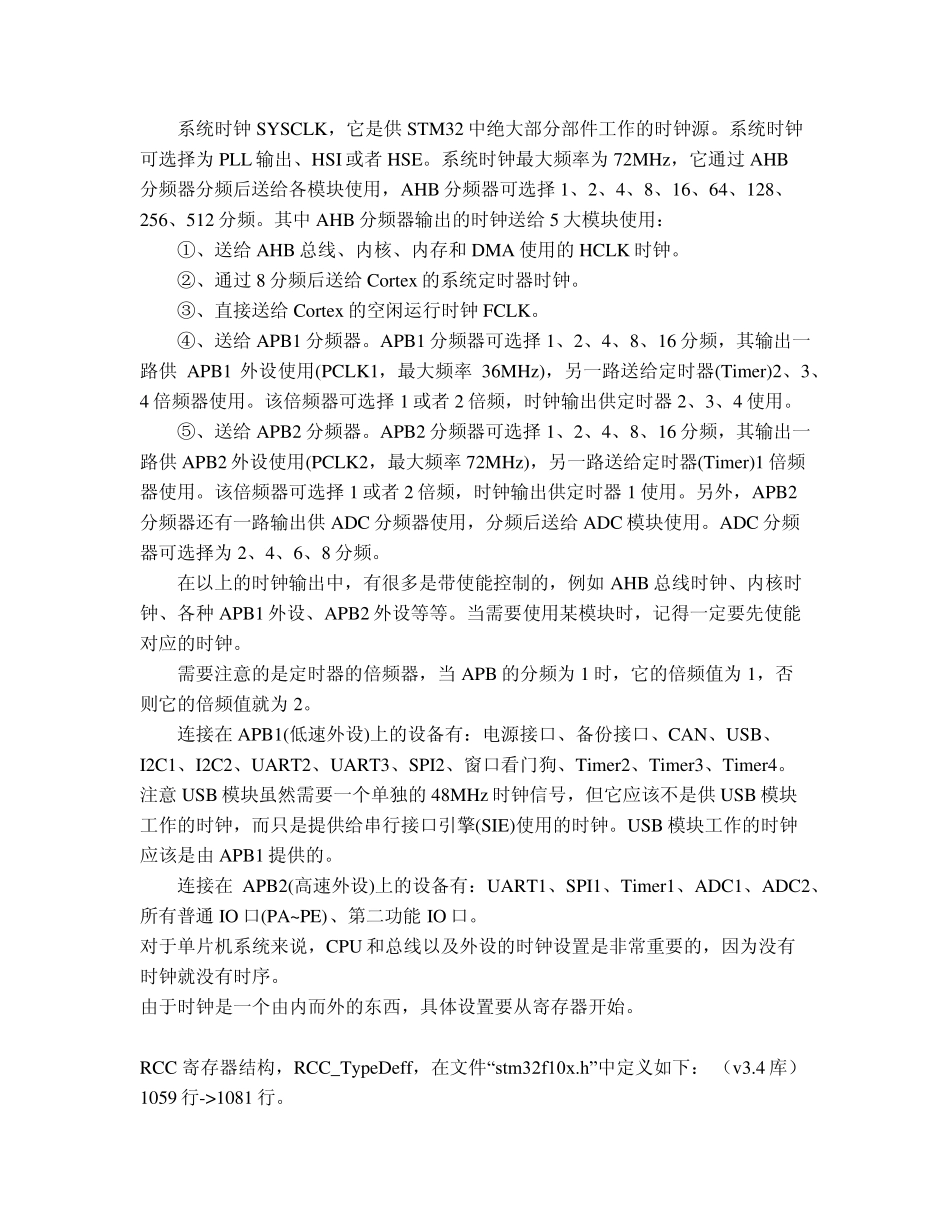

stm32 时钟分析2012-03-12 10:20:55 分类： C/C++ 在STM32 中，有五个时钟源，为HSI、HSE、LSI、LSE、PLL。 其实是四个时钟源，如下图所示（灰蓝色），PLL 是由锁相环电路倍频得到PLL 时钟。 ①、HSI 是高速内部时钟，RC 振荡器，频率为8MHz。 ②、HSE 是高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz~16MHz。 ③、LSI 是低速内部时钟，RC 振荡器，频率为40kHz。 ④、LSE 是低速外部时钟，接频率为32.768kHz 的石英晶体。 ⑤、PLL 为锁相环倍频输出，其时钟输入源可选择为HSI/2、HSE 或者 HSE/2。倍频可选择为2~16 倍，但是其输出频率最大不得超过 72MHz。 其中40kHz的LSI 供独立看门狗IWDG 使用，另外它还可以被选择为实时时钟RTC 的时钟源。另外，实时时钟RTC 的时钟源还可以选择LSE，或者是HSE 的128 分频。RTC 的时钟源通过RTCSEL[1:0]来选择。 STM32 中有一个全速功能的USB 模块，其串行接口引擎需要一个频率为48MHz的时钟源。该时钟源只能从PLL 输出端获取，可以选择为1.5 分频或者1分频，也就是，当需要使用USB 模块时，PLL 必须使能，并且时钟频率配置为48MHz或72MHz。 另外，STM32 还可以选择一个时钟信号输出到MCO 脚(PA8)上，可以选择为PLL 输出的2 分频、HSI、HSE、或者系统时钟。 系统时钟SYSCLK，它是供STM32 中绝大部分部件工作的时钟源。系统时钟可选择为PLL 输出、HSI 或者HSE。系统时钟最大频率为72MHz，它通过AHB分频器分频后送给各模块使用，AHB 分频器可选择1、2、4、8、16、64、128、256、512 分频。其中AHB 分频器输出的时钟送给5 大模块使用： ①、送给AHB 总线、内核、内存和 DMA 使用的HCLK 时钟。 ②、通过8 分频后送给Cortex 的系统定时器时钟。 ③、直接送给Cortex 的空闲运行时钟FCLK。 ④、送给APB1 分频器。APB1 分频器可选择1、2、4、8、16 分频，其输出一路供APB1 外设使用(PCLK1，最大频率36MHz)，另一路送给定时器(Timer)2、3、4 倍频器使用。该倍频器可选择1 或者2 倍频，时钟输出供定时器2、3、4 使用。 ⑤、送给APB2 分频器。APB2 分频器可选择1、2、4、8、16 分频，其输出一路供APB2 外设使用(PCLK2，最大频率72MHz)，另一路送给定时器(Timer)1 倍频器使用。该倍频器可选择1 或者2 倍频，时钟输出供定时器1 使用。另外，APB2分频器还有一路输出供ADC 分频器使用，分频后送给ADC 模块使用。...
