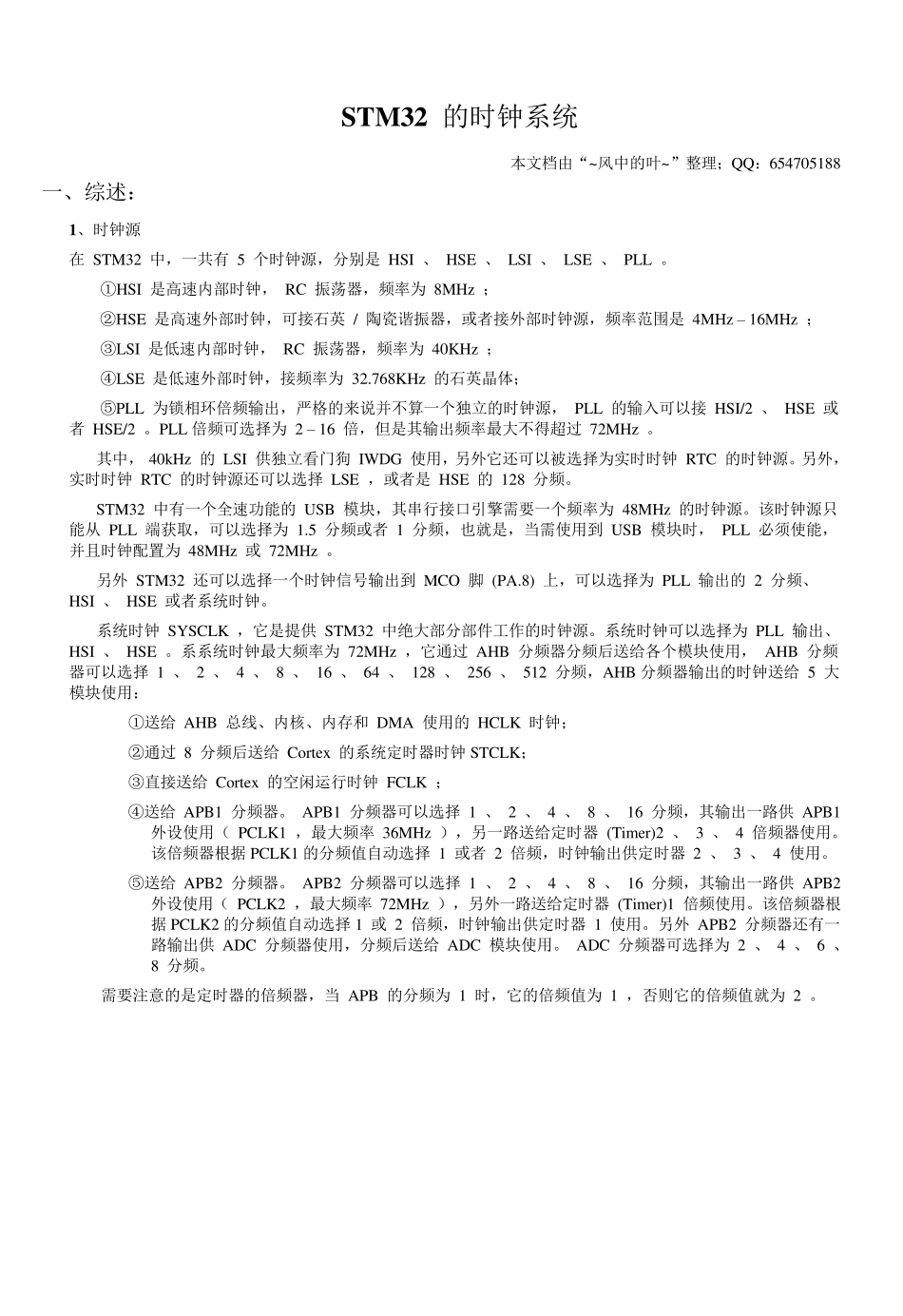

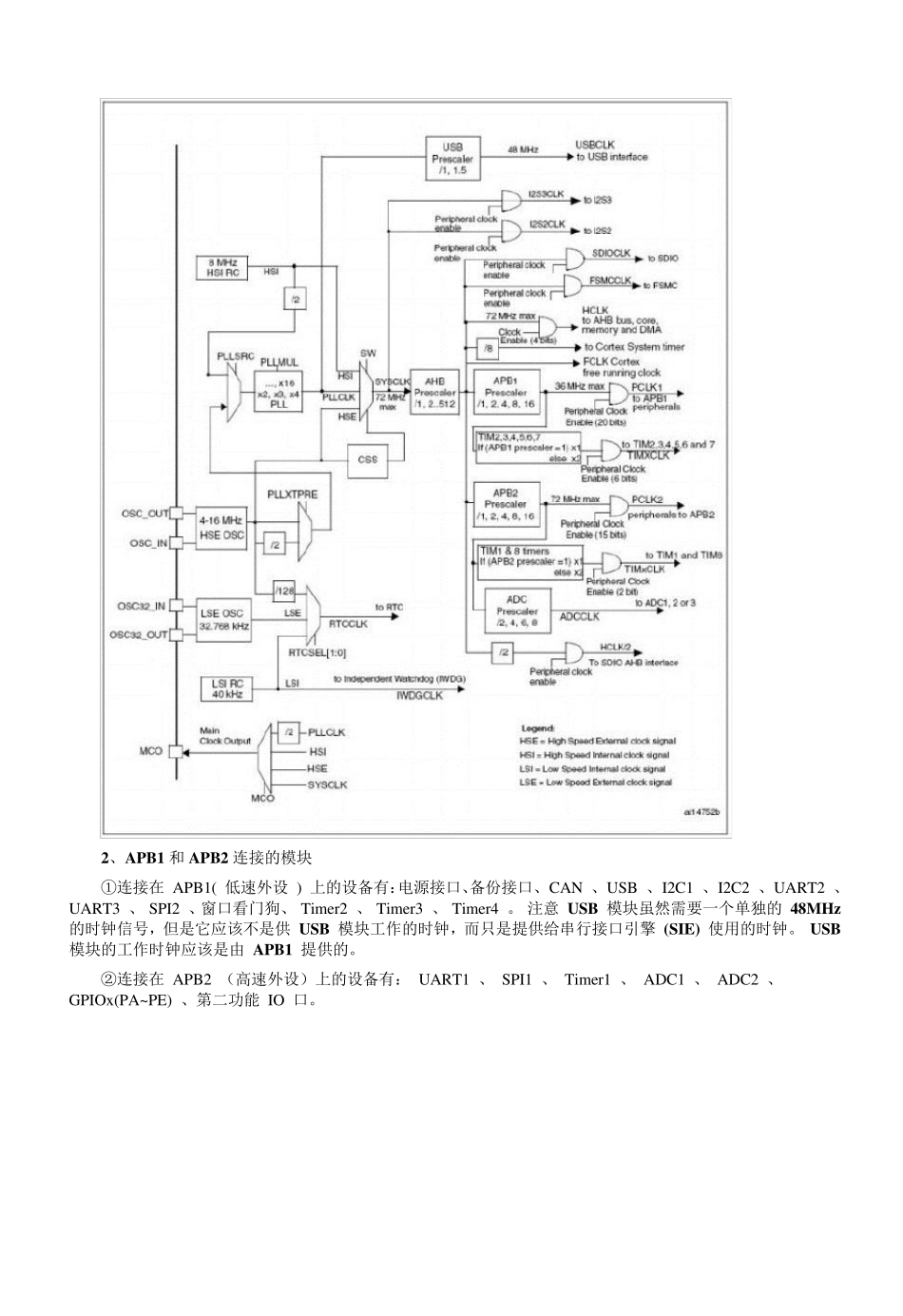

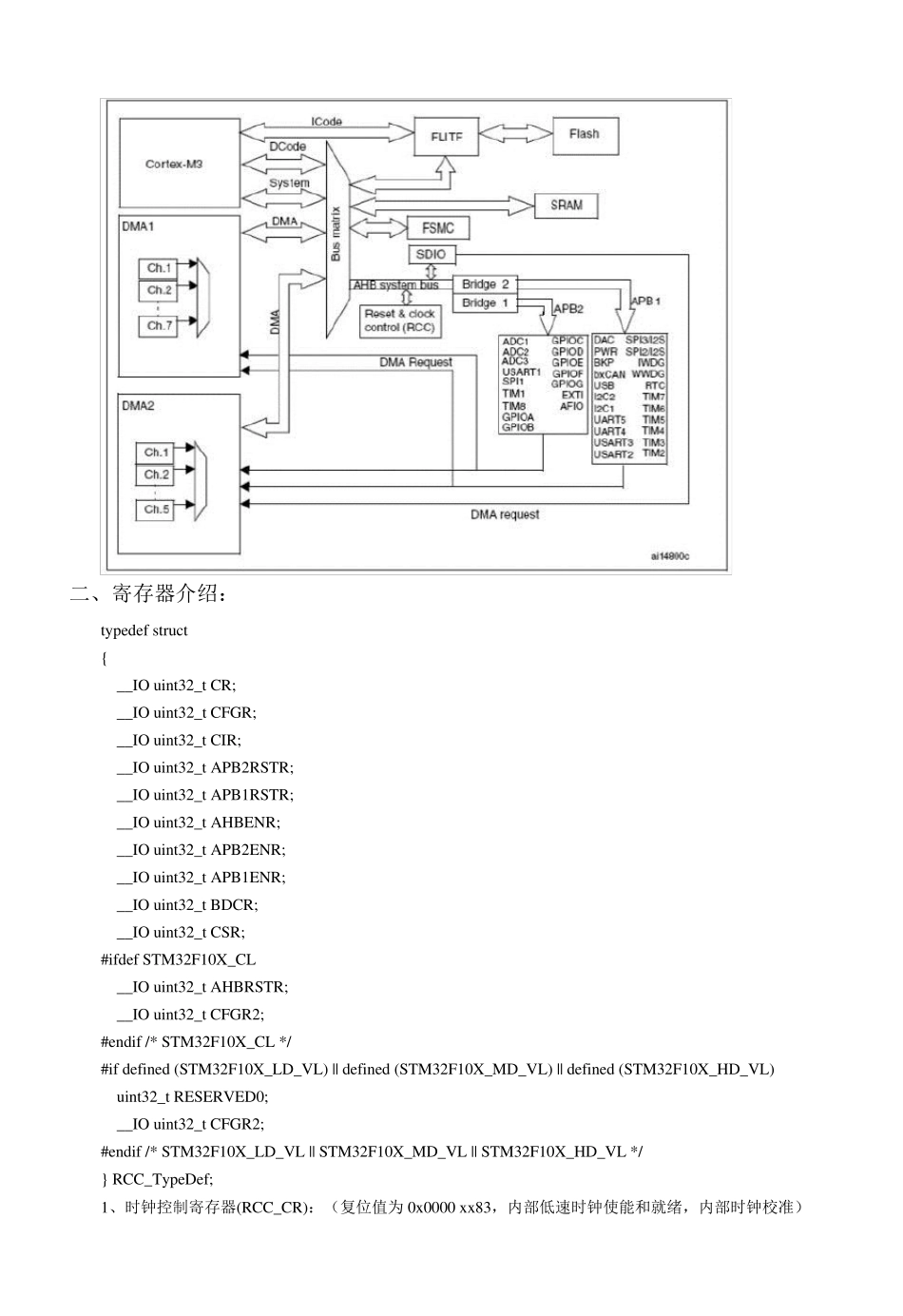

STM32 的时钟系统 本文档由“~风中的叶~”整理;QQ:654705188 一、综述: 1、时钟源 在 STM32 中,一共有 5 个时钟源,分别是 HSI 、 HSE 、 LSI 、 LSE 、 PLL 。 ①HSI 是高速内部时钟, RC 振荡器,频率为 8MHz ; ②HSE 是高速外部时钟,可接石英 / 陶瓷谐振器,或者接外部时钟源,频率范围是 4MHz – 16MHz ; ③LSI 是低速内部时钟, RC 振荡器,频率为 40KHz ; ④LSE 是低速外部时钟,接频率为 32.768KHz 的石英晶体; ⑤PLL 为锁相环倍频输出,严格的来说并不算一个独立的时钟源, PLL 的输入可以接 HSI/2 、 HSE 或者 HSE/2 。PLL 倍频可选择为 2 – 16 倍,但是其输出频率最大不得超过 72MHz 。 其中, 40kHz 的 LSI 供独立看门狗 IWDG 使用,另外它还可以被选择为实时时钟 RTC 的时钟源。另外,实时时钟 RTC 的时钟源还可以选择 LSE ,或者是 HSE 的 128 分频。 STM32 中有一个全速功能的 USB 模块,其串行接口引擎需要一个频率为 48MHz 的时钟源。该时钟源只能从 PLL 端获取,可以选择为 1.5 分频或者 1 分频,也就是,当需使用到 USB 模块时, PLL 必须使能,并且时钟配置为 48MHz 或 72MHz 。 另外 STM32 还可以选择一个时钟信号输出到 MCO 脚 (PA.8) 上,可以选择为 PLL 输出的 2 分频、 HSI 、 HSE 或者系统时钟。 系统时钟 SYSCLK ,它是提供 STM32 中绝大部分部件工作的时钟源。系统时钟可以选择为 PLL 输出、 HSI 、 HSE 。系系统时钟最大频率为 72MHz ,它通过 AHB 分频器分频后送给各个模块使用, AHB 分频器可以选择 1 、 2 、 4 、 8 、 16 、 64 、 128 、 256 、 512 分频,AHB 分频器输出的时钟送给 5 大模块使用: ①送给 AHB 总线、内核、内存和 DMA 使用的 HCLK 时钟; ②通过 8 分频后送给 Cortex 的系统定时器时钟STCLK; ③直接送给 Cortex 的空闲运行时钟 FCLK ; ④送给 APB1 分频器。 APB1 分频器可以选择 1 、 2 、 4 、 8 、 16 分频,其输出一路供 APB1 外设使用( PCLK1 ,最大频率 36MHz ),另一路送给定时器 (Timer)2 、 3 、 4 倍频器使用。该倍频器根据PCLK1 的分频值自动选择 1 或者 2 倍频,时钟输出供定时器 2 、 3 、 4 使用。 ⑤送给 APB2 分频器。 APB2 分频器可以选...
