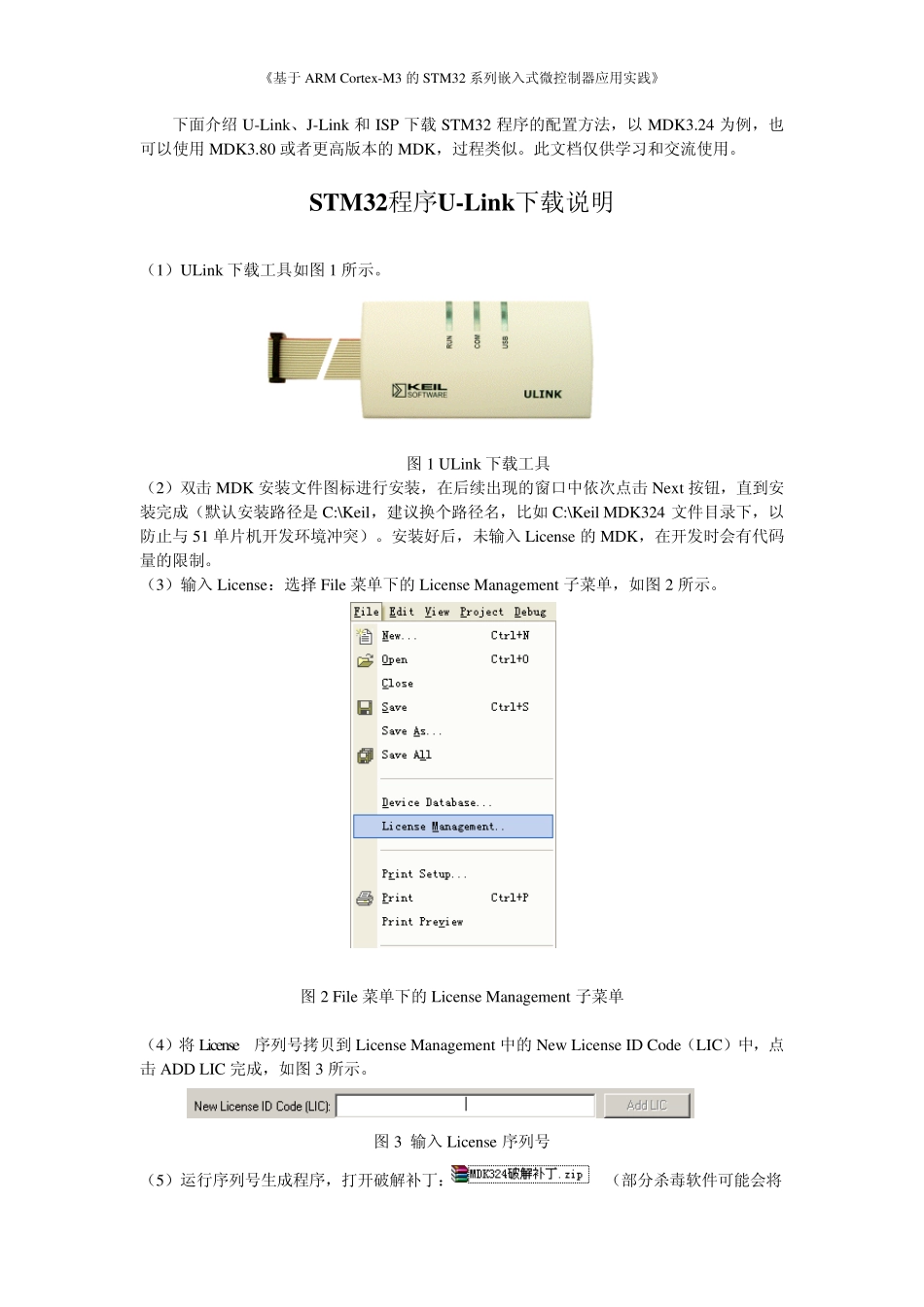

《基于ARM Cortex-M3 的STM32 系列嵌入式微控制器应用实践》 下面介绍U-Link、J-Link 和 ISP 下载 STM32 程序的配置方法，以 MDK3.24 为例，也可以使用MDK3.80 或者更高版本的MDK，过程类似。此文档仅供学习和交流使用。 STM32程序U-Lin k 下载说明 （1）ULink 下载工具如图 1 所示。 图 1 ULink 下载工具 （2）双击 MDK 安装文件图标进行安装，在后续出现的窗口中依次点击 Next 按钮，直到安装完成（默认安装路径是 C:\Keil，建议换个路径名，比如 C:\Keil MDK324 文件目录下，以防止与 51 单片机开发环境冲突）。安装好后，未输入License 的MDK，在开发时会有代码量的限制。 （3）输入License：选择 File 菜单下的License Management 子菜单，如图 2 所示。 图 2 File 菜单下的License Management 子菜单 （4）将 License序列号拷贝到 License Management 中的New License ID Code（LIC）中，点击 ADD LIC 完成，如图 3 所示。 图 3 输入License 序列号 （5）运行序列号生成程序，打开破解补丁：（部分杀毒软件可能会将《基于ARM Cortex -M3 的STM32 系列嵌入式微控制器应用实践》 这个文件误报为病毒文件，这时不必理会杀毒软件的警告，并将这个文件设为信任文件或者直接关掉杀毒软件），运行压缩包中程序，按图4 所示配置，将Target 下拉选项选中“arm”。 图4 输入CID，获得序列号 将Keil 软件“ License Management ” 对 话 框 中的Compu ter CID中的内 容 ：拷贝到此程序的CID 中：，然后点击按钮，获得序列号。 （6）将生成的序列号拷贝到“ License Management ”对话框的LIC 区域中： 然后，点击“Add LIC”，出现图5 所示的内容，点击“Close”关闭对话框。 图5 添加 LIC 序列号 （7）将文件夹 Bin 目录中的3 个文件“UL2ARM_RDI.dll”、“UL2ARM_ULINK1.dll”、《基于ARM Cortex -M3 的STM32 系列嵌入式微控制器应用实践》 “UL2CM3_ULINK1.dll”拷贝到 MDK 安装目录下的\ARM\Bin 目录中。 （8）将文件夹 sy stem32 目录中的文件“FTCJTAG.dll”拷贝到 C:\WINDOWS\sy stem32目录下，而 Driv ers 目录中的文件“ keilu l.sy s ”拷贝到 C:\WINDOWS\sy stem32\Driv ers目录下。 （9）将文件夹下的inf 目录拷贝到 C 盘根目录。 （10）进入MDK 根目录下的\ARM\FLASH 目录，找到2 个文件，将...
