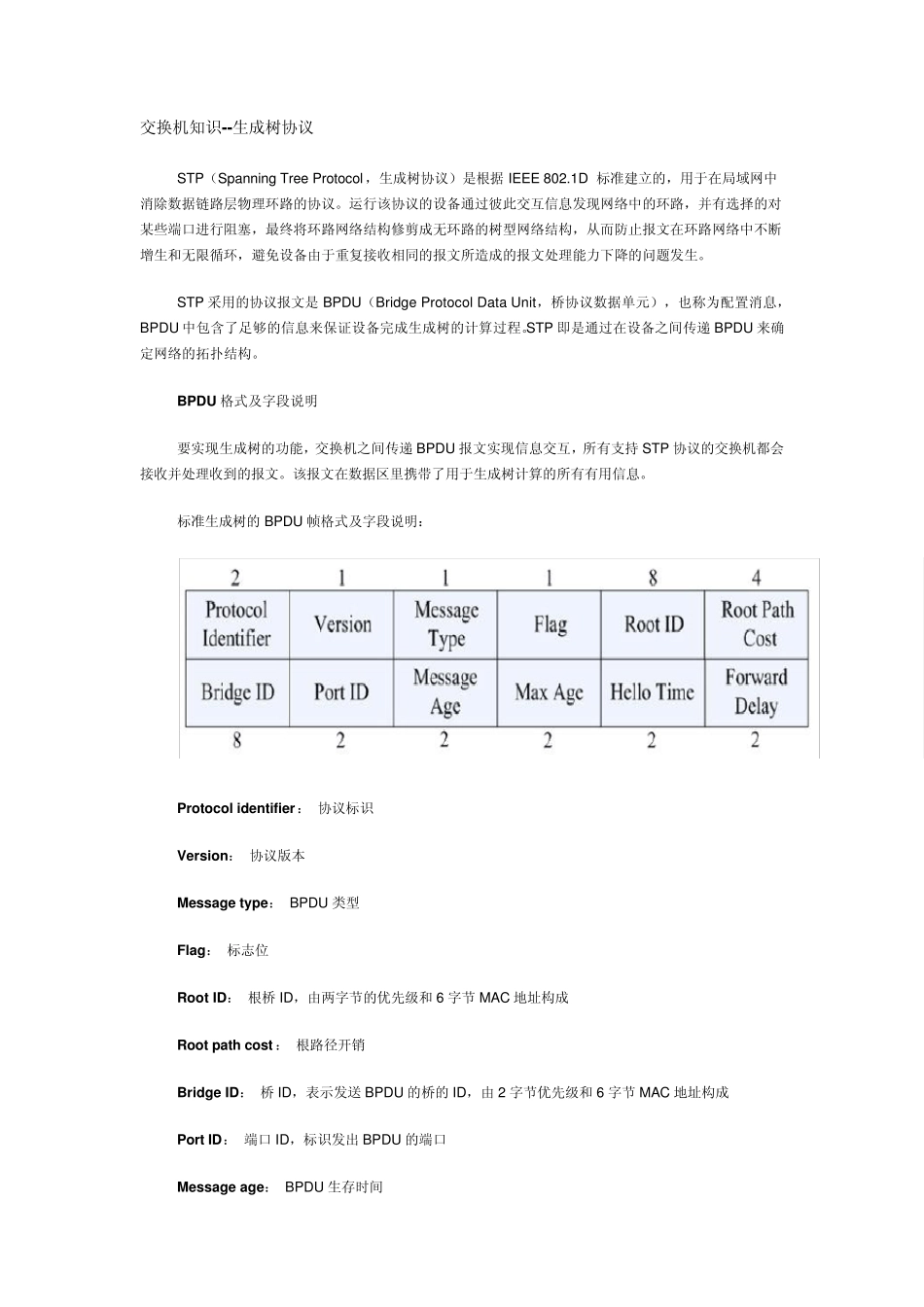

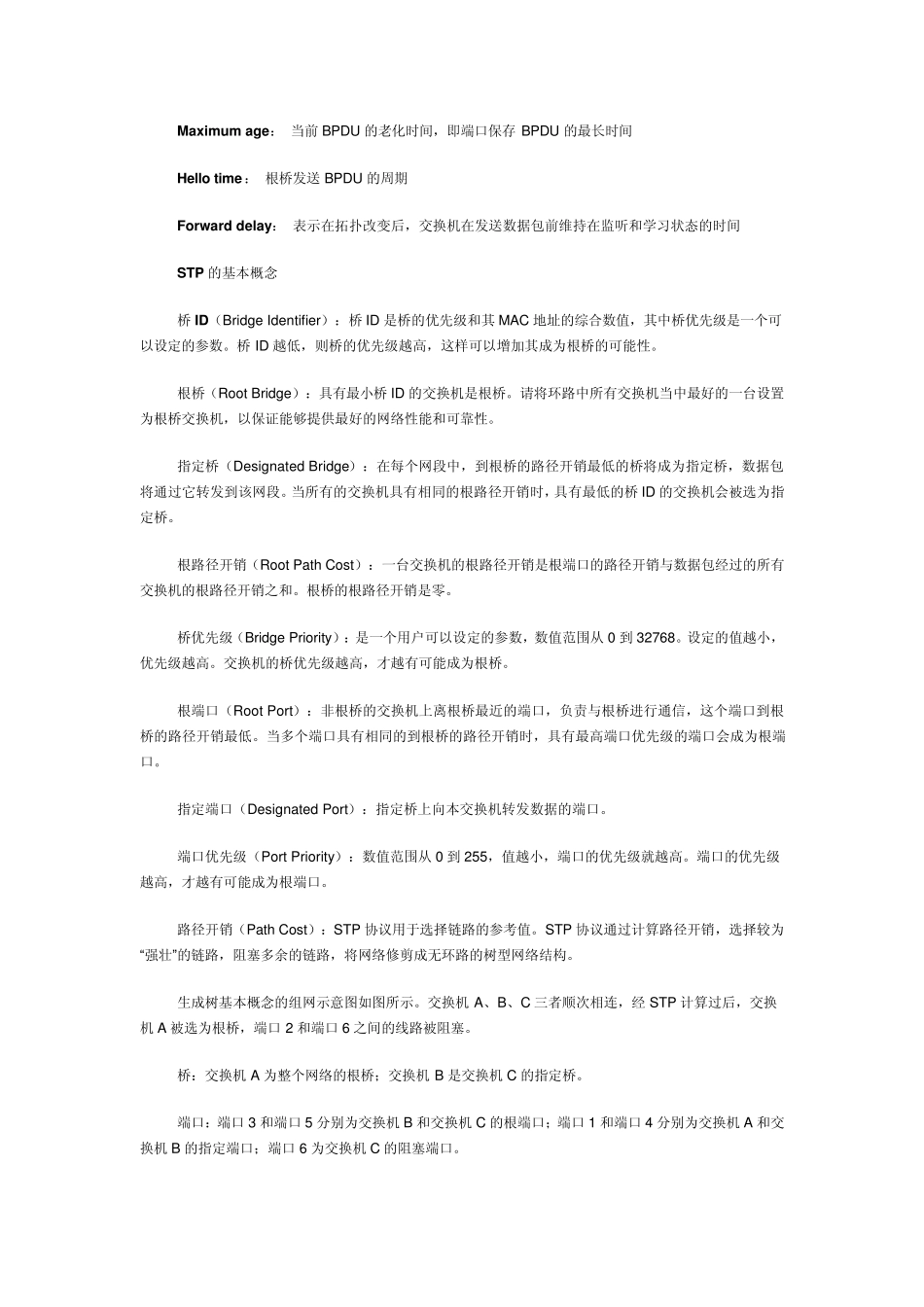

交换机知识--生成树协议 STP（Spanning Tree Protocol，生成树协议）是根据IEEE 802.1D 标准建立的，用于在局域网中消除数据链路层物理环路的协议。运行该协议的设备通过彼此交互信息发现网络中的环路，并有选择的对某些端口进行阻塞，最终将环路网络结构修剪成无环路的树型网络结构，从而防止报文在环路网络中不断增生和无限循环，避免设备由于重复接收相同的报文所造成的报文处理能力下降的问题发生。 STP 采用的协议报文是BPDU（Bridge Protocol Data Unit，桥协议数据单元），也称为配置消息，BPDU 中包含了足够的信息来保证设备完成生成树的计算过程。STP 即是通过在设备之间传递 BPDU 来确定网络的拓扑结构。 BPDU 格式及字段说明 要实现生成树的功能，交换机之间传递 BPDU 报文实现信息交互，所有支持 STP 协议的交换机都会接收并处理收到的报文。该报文在数据区里携带了用于生成树计算的所有有用信息。 标准生成树的BPDU 帧格式及字段说明： Protocol identifier： 协议标识 Version： 协议版本 Message ty pe： BPDU 类型 Flag： 标志位 Root ID： 根桥 ID，由两字节的优先级和 6 字节 MAC 地址构成 Root path cost： 根路径开销 Bridge ID： 桥 ID，表示发送 BPDU 的桥的ID，由 2 字节优先级和 6 字节 MAC 地址构成 Port ID： 端口 ID，标识发出 BPDU 的端口 Message age： BPDU 生存时间 Maximum age： 当前 BPDU 的老化时间，即端口保存 BPDU 的最长时间 Hello time： 根桥发送 BPDU 的周期 Forward delay： 表示在拓扑改变后，交换机在发送数据包前维持在监听和学习状态的时间 STP 的基本概念 桥 ID（Bridge Identifier）：桥 ID 是桥的优先级和其 MAC 地址的综合数值，其中桥优先级是一个可以设定的参数。桥 ID 越低，则桥的优先级越高，这样可以增加其成为根桥的可能性。 根桥（Root Bridge）：具有最小桥 ID 的交换机是根桥。请将环路中所有交换机当中最好的一台设置为根桥交换机，以保证能够提供最好的网络性能和可靠性。 指定桥（Designated Bridge）：在每个网段中，到根桥的路径开销最低的桥将成为指定桥，数据包将通过它转发到该网段。当所有的交换机具有相同的根路径开销时，具有最低的桥 ID 的交换机会被选为指定桥。 根路径开销（Root Path Cost）：一台交换机的根路径开销是根端口的路径开销与数据包经过的...
