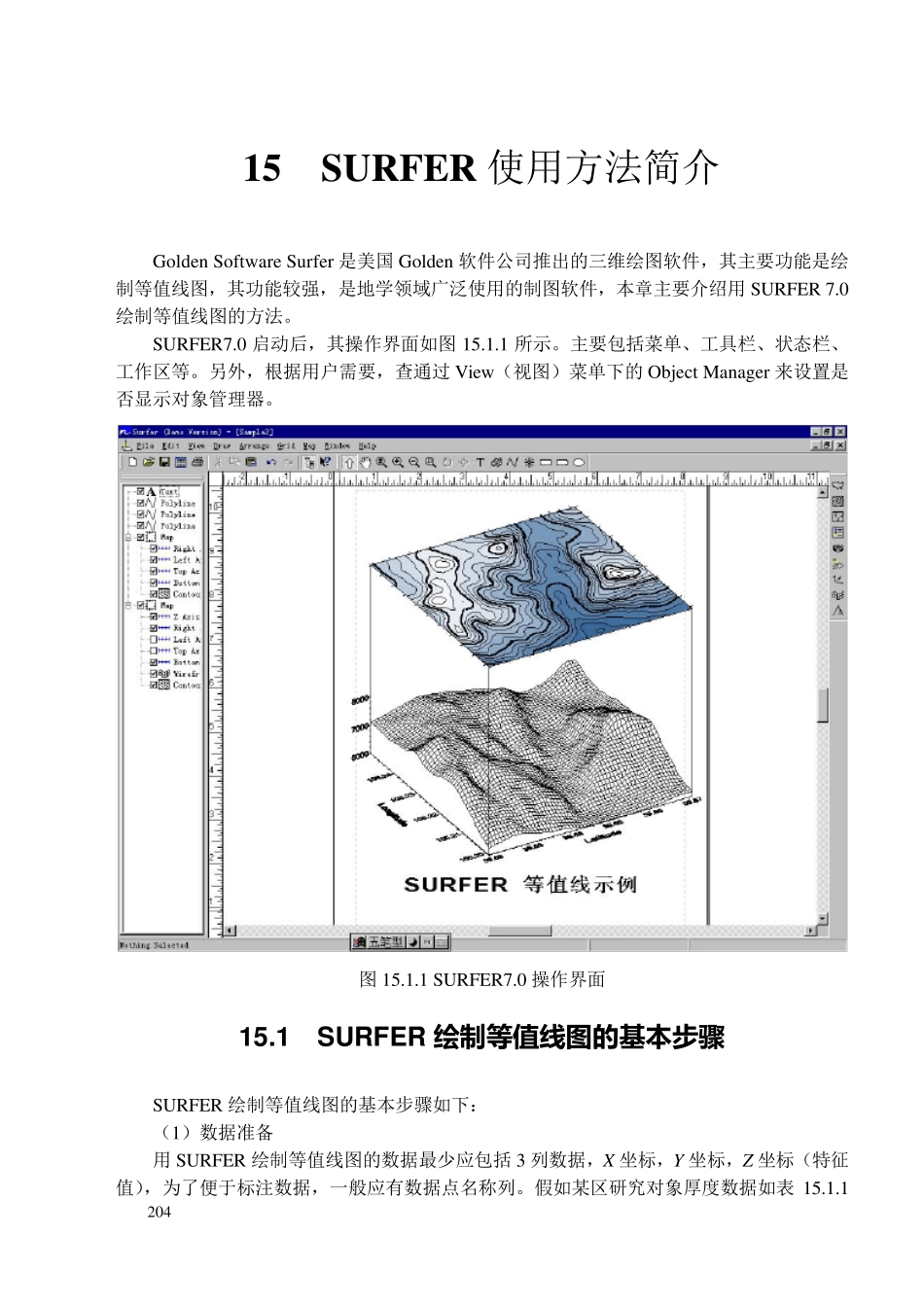

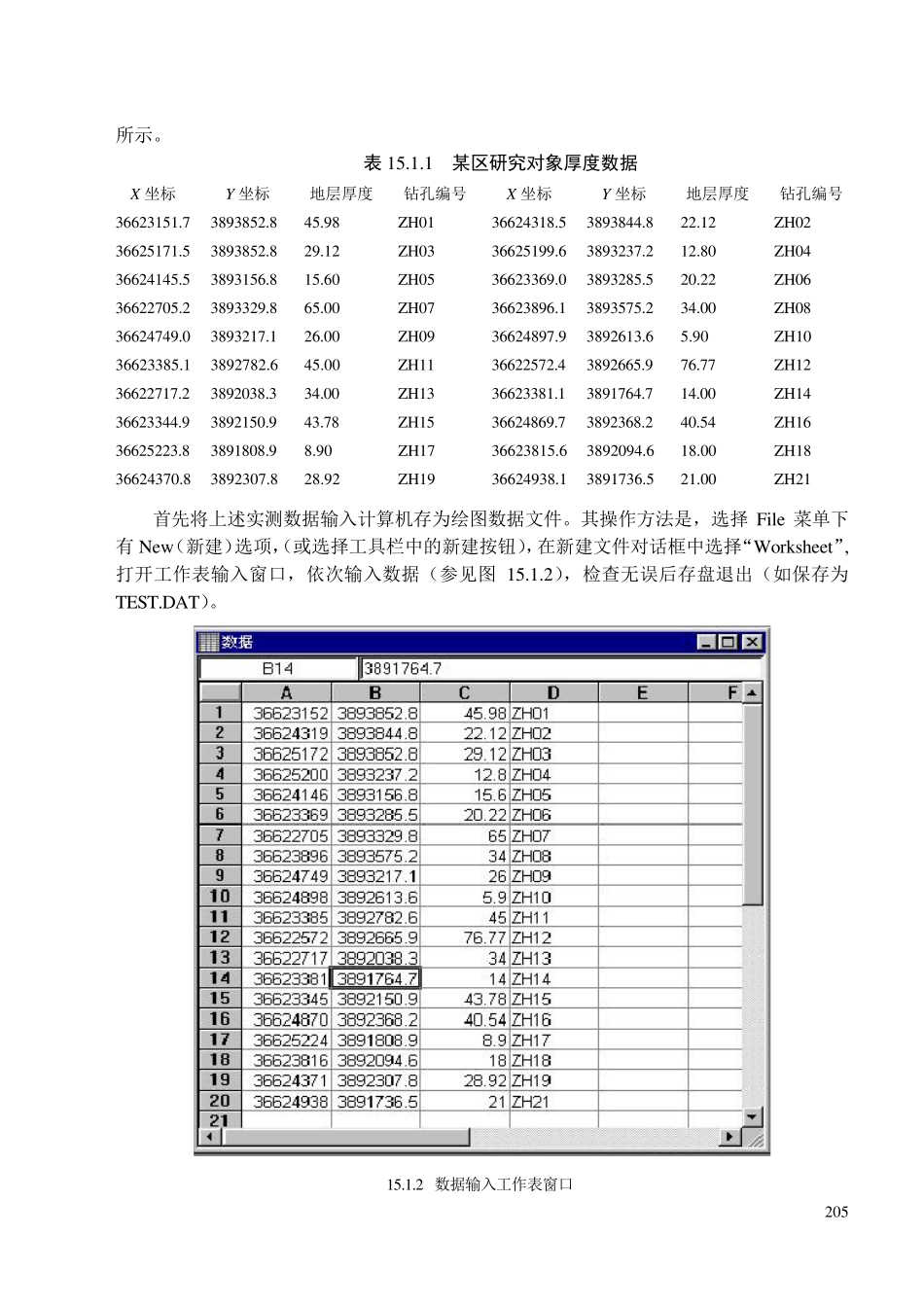

204 15 SU RFER 使用方法简介 Golden Softw are Surfer 是美国Golden 软件公司推出的三维绘图软件，其主要功能是绘制等值线图，其功能较强，是地学领域广泛使用的制图软件，本章主要介绍用SURFER 7.0绘制等值线图的方法。 SURFER7.0 启动后，其操作界面如图15.1.1 所示。主要包括菜单、工具栏、状态栏、工作区等。另外，根据用户需要，查通过 View （视图）菜单下的Object Manager 来设置是否显示对象管理器。 图15.1.1 SURFER7.0 操作界面 15.1 SURFER 绘 制 等 值线图的基本步骤 SURFER 绘制等值线图的基本步骤如下： （1）数据准备 用SURFER 绘制等值线图的数据最少应包括3 列数据，X 坐标，Y 坐标，Z 坐标（特征值），为了便于标注数据，一般应有数据点名称列。假如某区研究对象厚度数据如表 15.1.1 205 所示。 表15.1.1 某区研究对象厚度数据 X 坐标 Y 坐标 地层厚度 钻孔编号 X 坐标 Y 坐标 地层厚度 钻孔编号 36623151.7 3893852.8 45.98 ZH01 36624318.5 3893844.8 22.12 ZH02 36625171.5 3893852.8 29.12 ZH03 36625199.6 3893237.2 12.80 ZH04 36624145.5 3893156.8 15.60 ZH05 36623369.0 3893285.5 20.22 ZH06 36622705.2 3893329.8 65.00 ZH07 36623896.1 3893575.2 34.00 ZH08 36624749.0 3893217.1 26.00 ZH09 36624897.9 3892613.6 5.90 ZH10 36623385.1 3892782.6 45.00 ZH11 36622572.4 3892665.9 76.77 ZH12 36622717.2 3892038.3 34.00 ZH13 36623381.1 3891764.7 14.00 ZH14 36623344.9 3892150.9 43.78 ZH15 36624869.7 3892368.2 40.54 ZH16 36625223.8 3891808.9 8.90 ZH17 36623815.6 3892094.6 18.00 ZH18 36624370.8 3892307.8 28.92 ZH19 36624938.1 3891736.5 21.00 ZH21 首先将上述实测数据输入计算机存为绘图数据文件。其操作方法是，选择File 菜单下有New（新建）选项，（或选择工具栏中的新建按钮），在新建文件对话框中选择“Worksheet”,打开工作表输入窗口，依次输入数据（参见图15.1.2），检查无误后存盘退出（如保存为TEST.DAT）。 15.1.2 数据输入工作表窗口 206 当然，用其它编辑软件，如Window s 自带的记事本、写字板或其它编辑软件输入数据，只要将所输入数据保存为文本格式即可。 （2）离散数据网格化 为了产生等值线图，必须预先对数据文件进行网...
