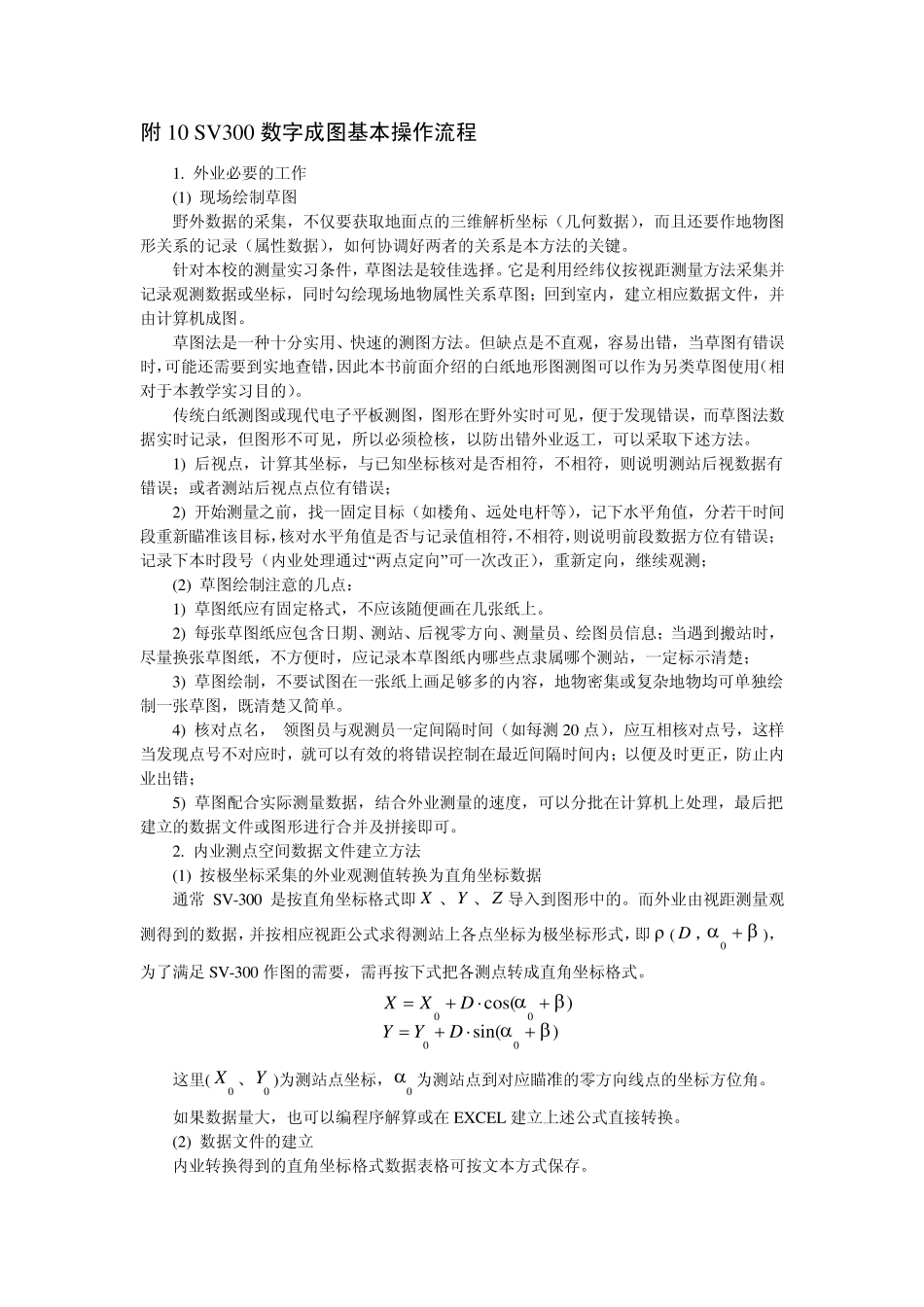

附10 SV300 数字成图基本操作流程 1. 外业必要的工作 (1) 现场绘制草图 野外数据的采集，不仅要获取地面点的三维解析坐标（几何数据），而且还要作地物图形关系的记录（属性数据），如何协调好两者的关系是本方法的关键。 针对本校的测量实习条件，草图法是较佳选择。它是利用经纬仪按视距测量方法采集并记录观测数据或坐标，同时勾绘现场地物属性关系草图；回到室内，建立相应数据文件，并由计算机成图。 草图法是一种十分实用、快速的测图方法。但缺点是不直观，容易出错，当草图有错误时，可能还需要到实地查错，因此本书前面介绍的白纸地形图测图可以作为另类草图使用（相对于本教学实习目的）。 传统白纸测图或现代电子平板测图，图形在野外实时可见，便于发现错误，而草图法数据实时记录，但图形不可见，所以必须检核，以防出错外业返工，可以采取下述方法。 1) 后视点，计算其坐标，与已知坐标核对是否相符，不相符，则说明测站后视数据有错误；或者测站后视点点位有错误； 2) 开始测量之前，找一固定目标（如楼角、远处电杆等），记下水平角值，分若干时间段重新瞄准该目标，核对水平角值是否与记录值相符，不相符，则说明前段数据方位有错误；记录下本时段号（内业处理通过“两点定向”可一次改正），重新定向，继续观测； (2) 草图绘制注意的几点： 1) 草图纸应有固定格式，不应该随便画在几张纸上。 2) 每张草图纸应包含日期、测站、后视零方向、测量员、绘图员信息；当遇到搬站时，尽量换张草图纸，不方便时，应记录本草图纸内哪些点隶属哪个测站，一定标示清楚； 3) 草图绘制，不要试图在一张纸上画足够多的内容，地物密集或复杂地物均可单独绘制一张草图，既清楚又简单。 4) 核对点名， 领图员与观测员一定间隔时间（如每测20 点），应互相核对点号，这样当发现点号不对应时，就可以有效的将错误控制在最近间隔时间内；以便及时更正，防止内业出错； 5) 草图配合实际测量数据，结合外业测量的速度，可以分批在计算机上处理，最后把建立的数据文件或图形进行合并及拼接即可。 2. 内业测点空间数据文件建立方法 (1) 按极坐标采集的外业观测值转换为直角坐标数据 通常 SV-300 是按直角坐标格式即 X 、Y 、 Z 导入到图形中的。而外业由视距测量观测得到的数据，并按相应视距公式求得测站上各点坐标为极坐标形式，即 ( D ， 0)，为了满足 SV-300 作图的需要，需再按下式把各测点...
