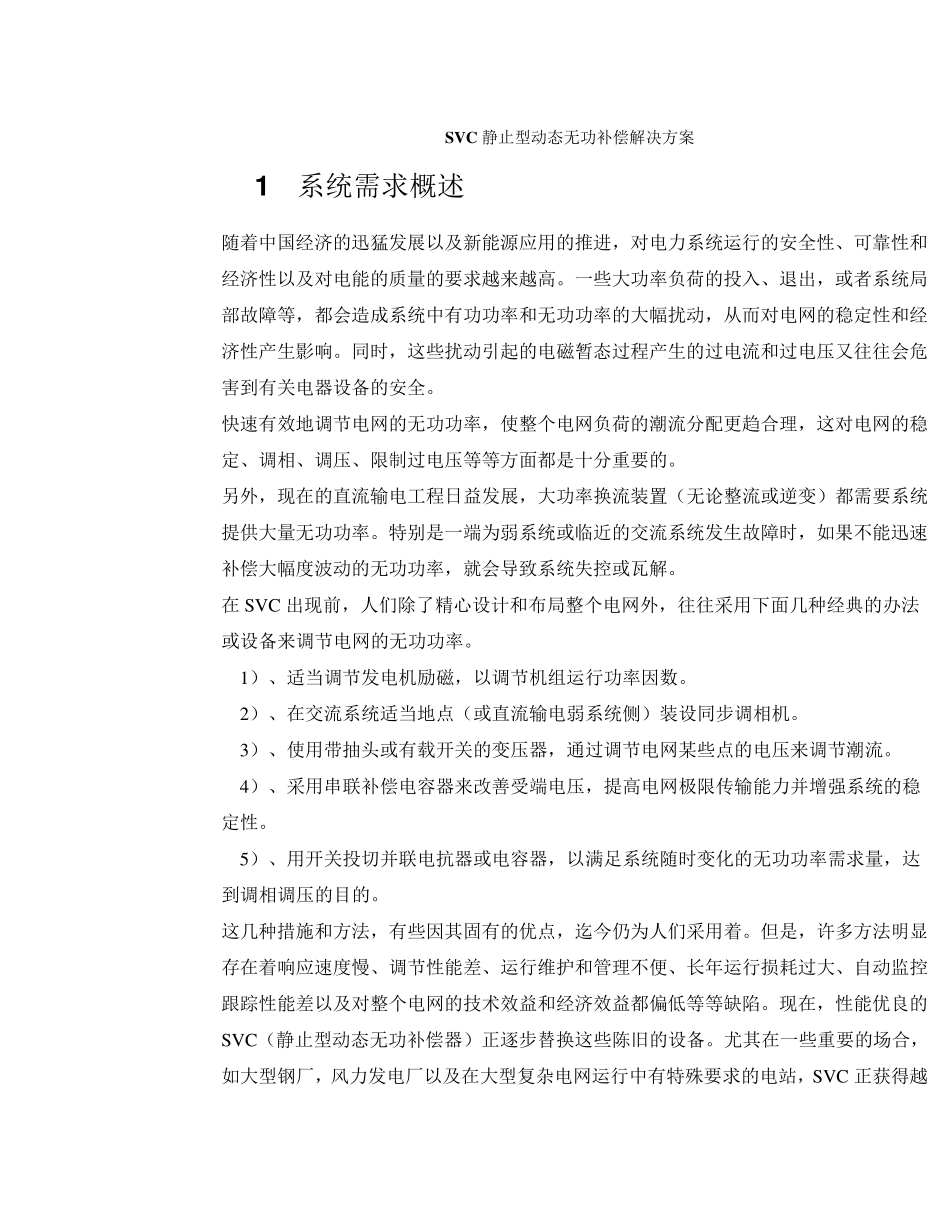

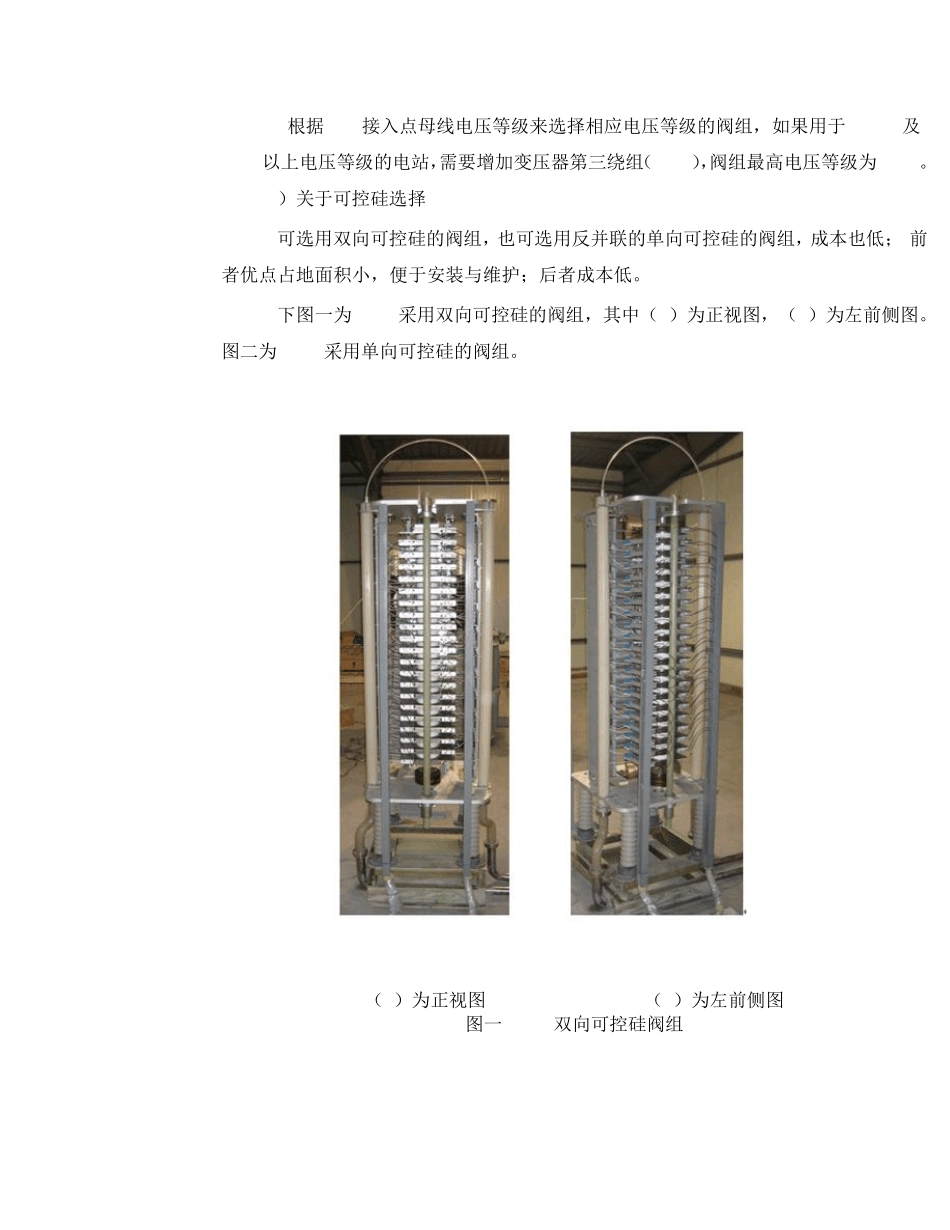

SV C 静止型动态无功补偿解决方案 1 系统需求概述 随着中国经济的迅猛发展以及新能源应用的推进，对电力系统运行的安全性、可靠性和经济性以及对电能的质量的要求越来越高。一些大功率负荷的投入、退出，或者系统局部故障等，都会造成系统中有功功率和无功功率的大幅扰动，从而对电网的稳定性和经济性产生影响。同时，这些扰动引起的电磁暂态过程产生的过电流和过电压又往往会危害到有关电器设备的安全。 快速有效地调节电网的无功功率，使整个电网负荷的潮流分配更趋合理，这对电网的稳定、调相、调压、限制过电压等等方面都是十分重要的。 另外，现在的直流输电工程日益发展，大功率换流装置（无论整流或逆变）都需要系统提供大量无功功率。特别是一端为弱系统或临近的交流系统发生故障时，如果不能迅速补偿大幅度波动的无功功率，就会导致系统失控或瓦解。 在 SV C 出现前，人们除了精心设计和布局整个电网外，往往采用下面几种经典的办法或设备来调节电网的无功功率。 1）、适当调节发电机励磁，以调节机组运行功率因数。 2）、在交流系统适当地点（或直流输电弱系统侧）装设同步调相机。 3）、使用带抽头或有载开关的变压器，通过调节电网某些点的电压来调节潮流。 4）、采用串联补偿电容器来改善受端电压，提高电网极限传输能力并增强系统的稳定性。 5）、用开关投切并联电抗器或电容器，以满足系统随时变化的无功功率需求量，达到调相调压的目的。 这几种措施和方法，有些因其固有的优点，迄今仍为人们采用着。但是，许多方法明显存在着响应速度慢、调节性能差、运行维护和管理不便、长年运行损耗过大、自动监控跟踪性能差以及对整个电网的技术效益和经济效益都偏低等等缺陷。现在，性能优良的SV C（静止型动态无功补偿器）正逐步替换这些陈旧的设备。尤其在一些重要的场合，如大型钢厂，风力发电厂以及在大型复杂电网运行中有特殊要求的电站，SV C 正获得越来越全面的应用。 下文根据几种SV C 典型的用户类型和容量详细介绍SV C 产品，并给出了推荐配置方案及组屏设计实现方案。 2 SVC系统及配置原则 静止无功补偿（SVC）系统主要由SVC控制装置、保护装置、阀控设备、水冷系统、TCR阀组、滤波器组、电抗器以及辅助设备等部分组成，具体包括：PCS-9580 SVC控制装置、各种容量及电压等级的PCS-KGDB-XXX/XXX系列阀组设备、ZD_PCS-9586系列的阀控设备、各种容量的 LSFXX 系列水冷设备、各种容量及电压等级的PCS...
