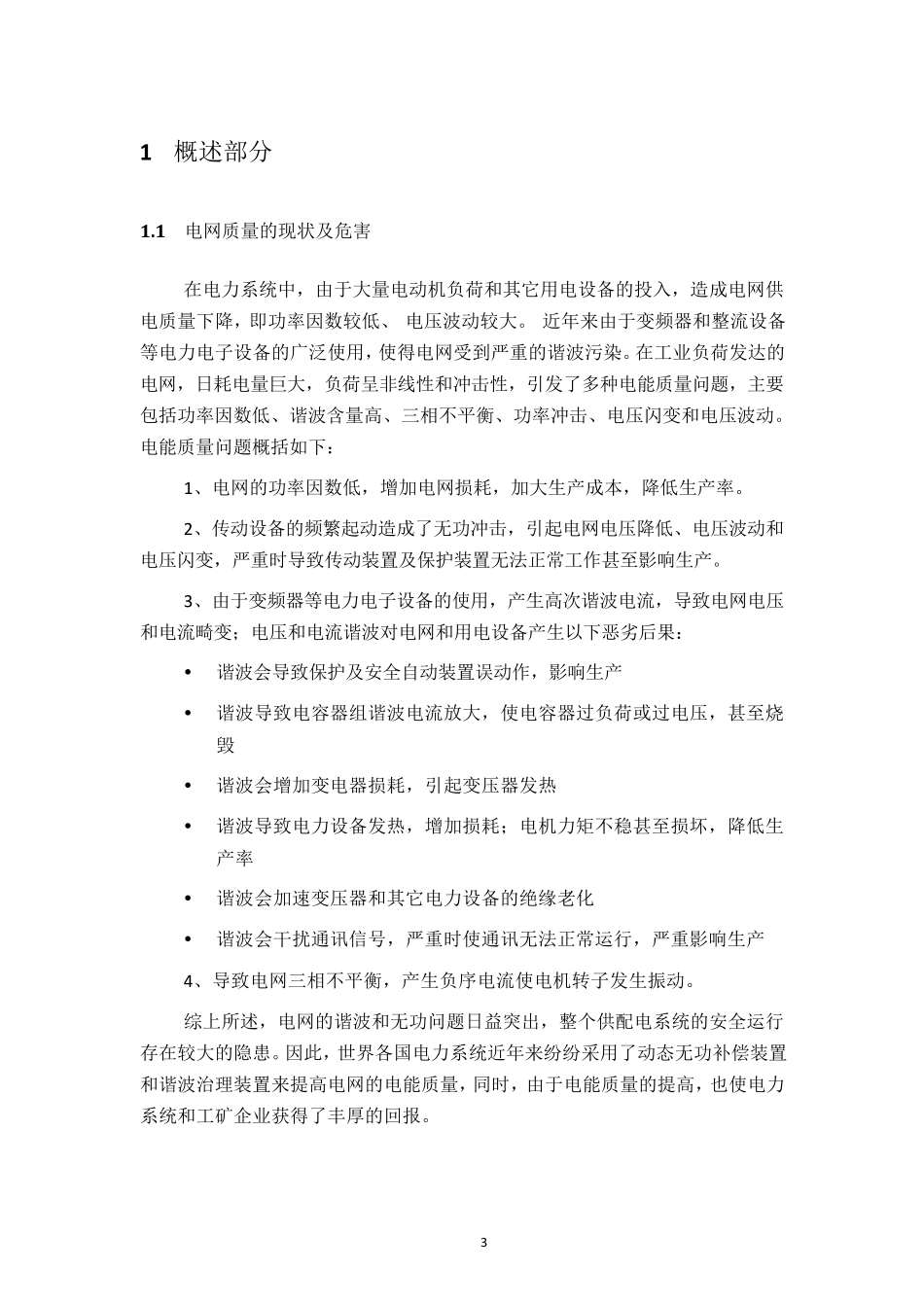

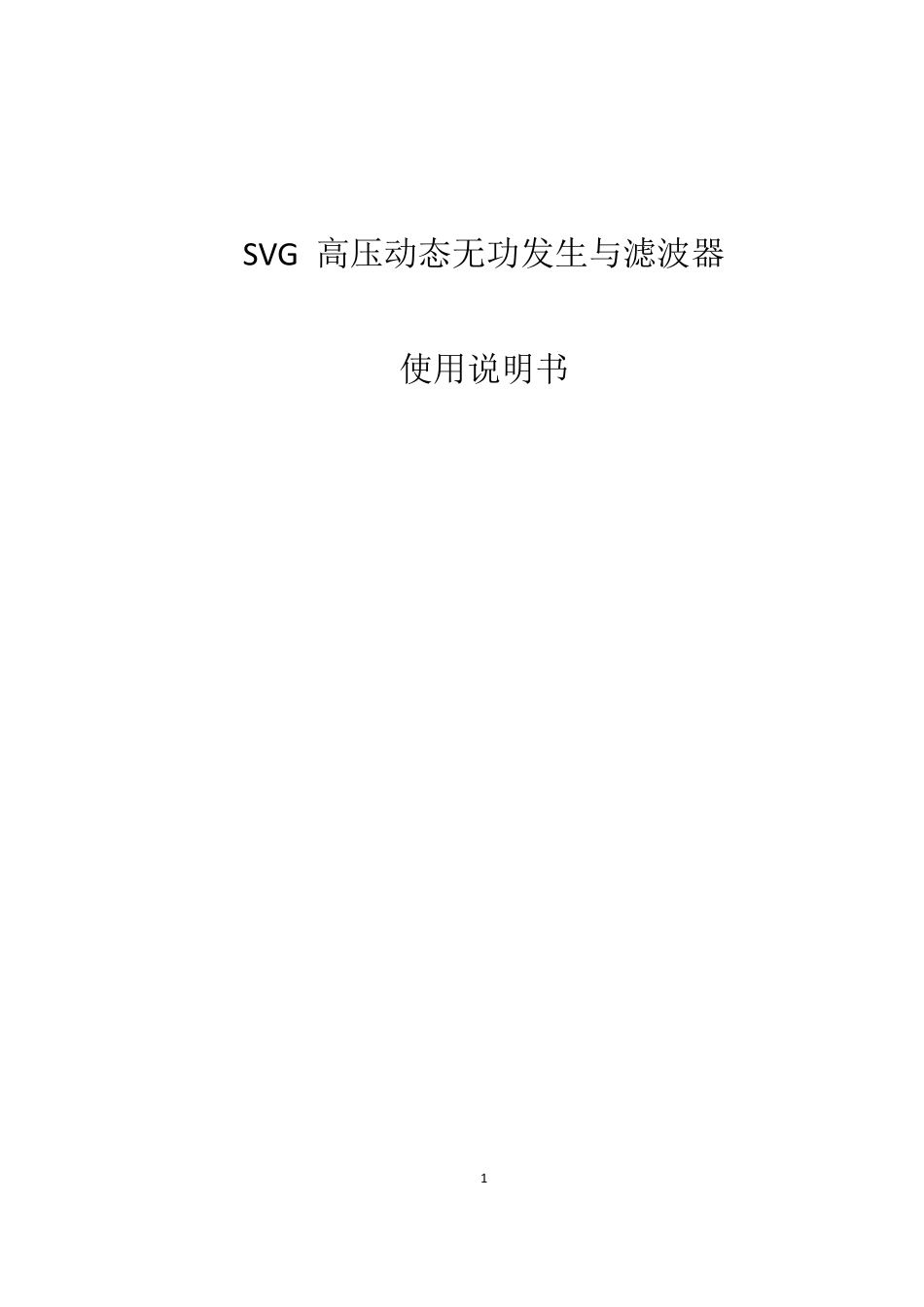

1 SVG 高压动态无功发生与滤波器 使用说明书 2 3 1 概述部分 1 .1 电网质量的现状及危害 在电力系统中，由于大量电动机负荷和其它用电设备的投入，造成电网供电质量下降，即功率因数较低、 电压波动较大。 近年来由于变频器和整流设备等电力电子设备的广泛使用，使得电网受到严重的谐波污染。在工业负荷发达的电网，日耗电量巨大，负荷呈非线性和冲击性，引发了多种电能质量问题，主要包括功率因数低、谐波含量高、三相不平衡、功率冲击、电压闪变和电压波动。电能质量问题概括如下： 1、电网的功率因数低，增加电网损耗，加大生产成本，降低生产率。 2、传动设备的频繁起动造成了无功冲击，引起电网电压降低、电压波动和电压闪变，严重时导致传动装置及保护装置无法正常工作甚至影响生产。 3、由于变频器等电力电子设备的使用，产生高次谐波电流，导致电网电压和电流畸变；电压和电流谐波对电网和用电设备产生以下恶劣后果： 谐波会导致保护及安全自动装置误动作，影响生产 谐波导致电容器组谐波电流放大，使电容器过负荷或过电压，甚至烧毁 谐波会增加变电器损耗，引起变压器发热 谐波导致电力设备发热，增加损耗；电机力矩不稳甚至损坏，降低生产率 谐波会加速变压器和其它电力设备的绝缘老化 谐波会干扰通讯信号，严重时使通讯无法正常运行，严重影响生产 4、导致电网三相不平衡，产生负序电流使电机转子发生振动。 综上所述，电网的谐波和无功问题日益突出，整个供配电系统的安全运行存在较大的隐患。因此，世界各国电力系统近年来纷纷采用了动态无功补偿装置和谐波治理装置来提高电网的电能质量，同时，由于电能质量的提高，也使电力系统和工矿企业获得了丰厚的回报。 4 1.2 谐波的定义 国际电工标准给出的谐波定义为：谐波是频率为基波频率整数倍的正弦波。 谐波是由非线性元件或非线性负荷产生的，相对于系统而言可称其为谐波源，对于补偿装置，我们称其为谐波负荷。电力系统中常见的非线性负荷有：大功率换流设备，电力机车如电气化铁路、市内电车等，电弧炉、电弧焊机和日光灯等含有电弧的设备，电力变压器、铁心电抗器等含有磁饱和特性的设备。 1.3 谐波解决方案 目前，解决谐波“污染”的主要途径是对谐波进行补偿，而高压谐波补偿的一个重要方式是采用动态滤波器（SVG） 。动态滤波器是一种电力电子装置，其基本原理是从补偿对象中检测出谐波电流，由补偿装置产生一个与该...
