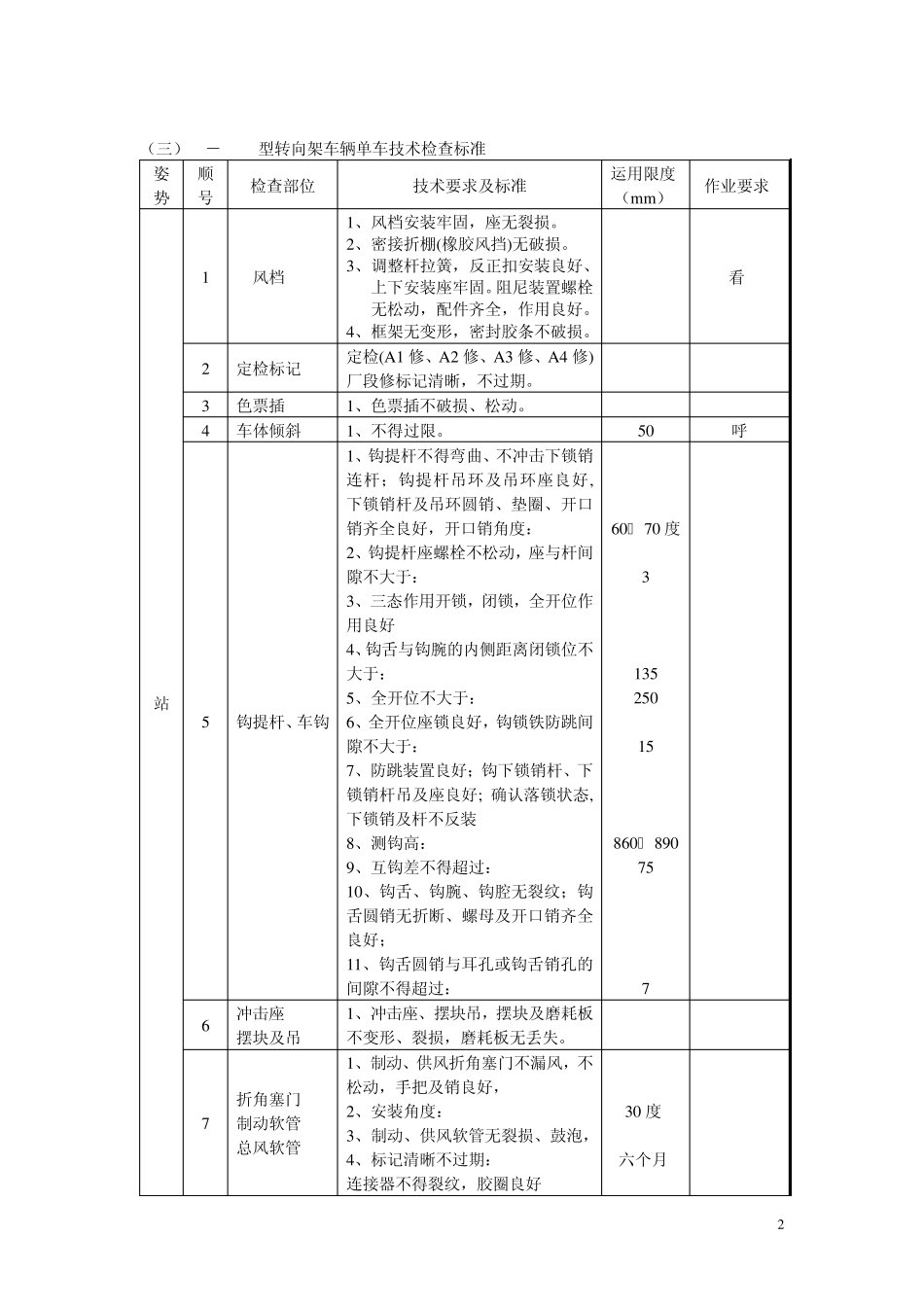

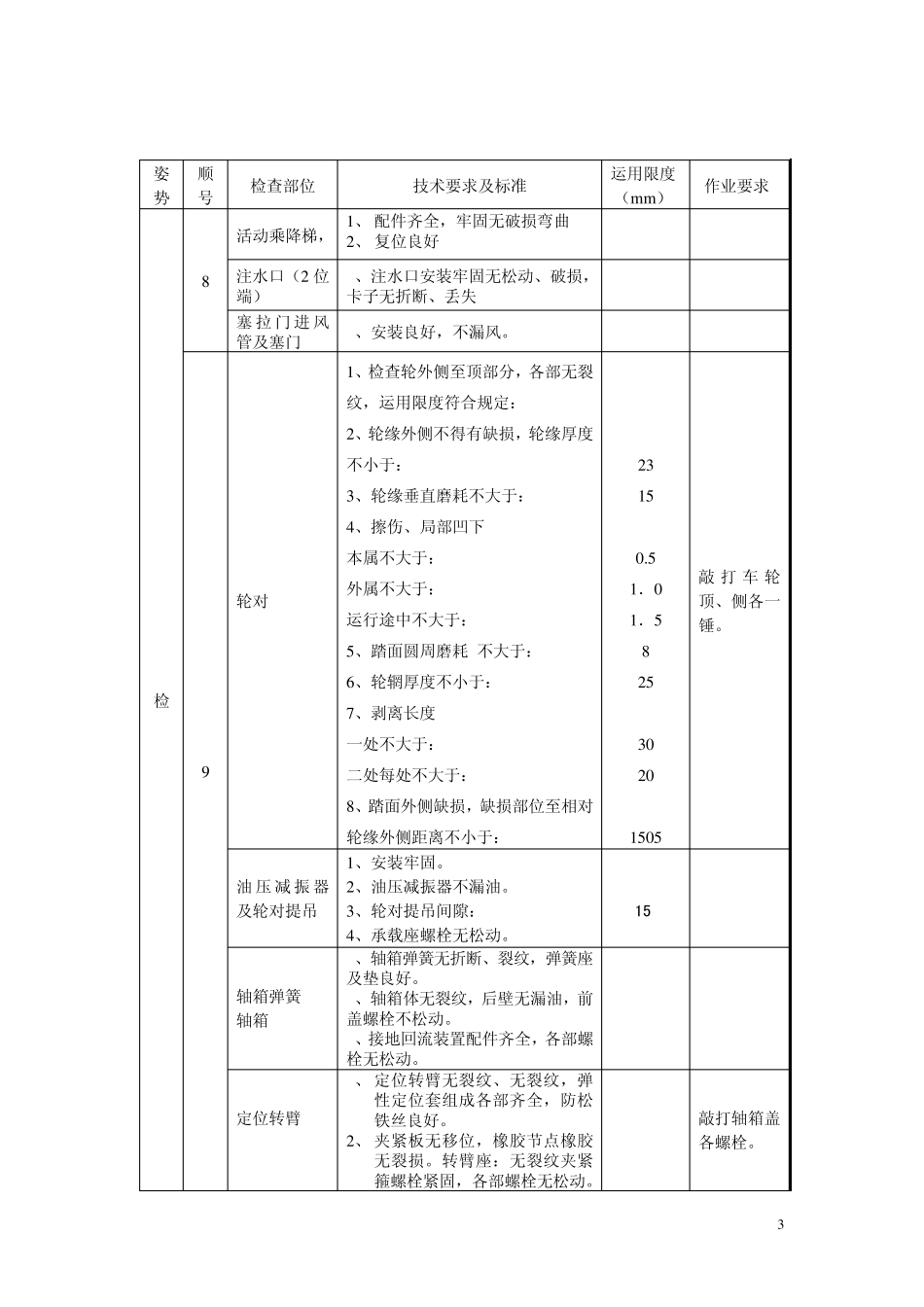

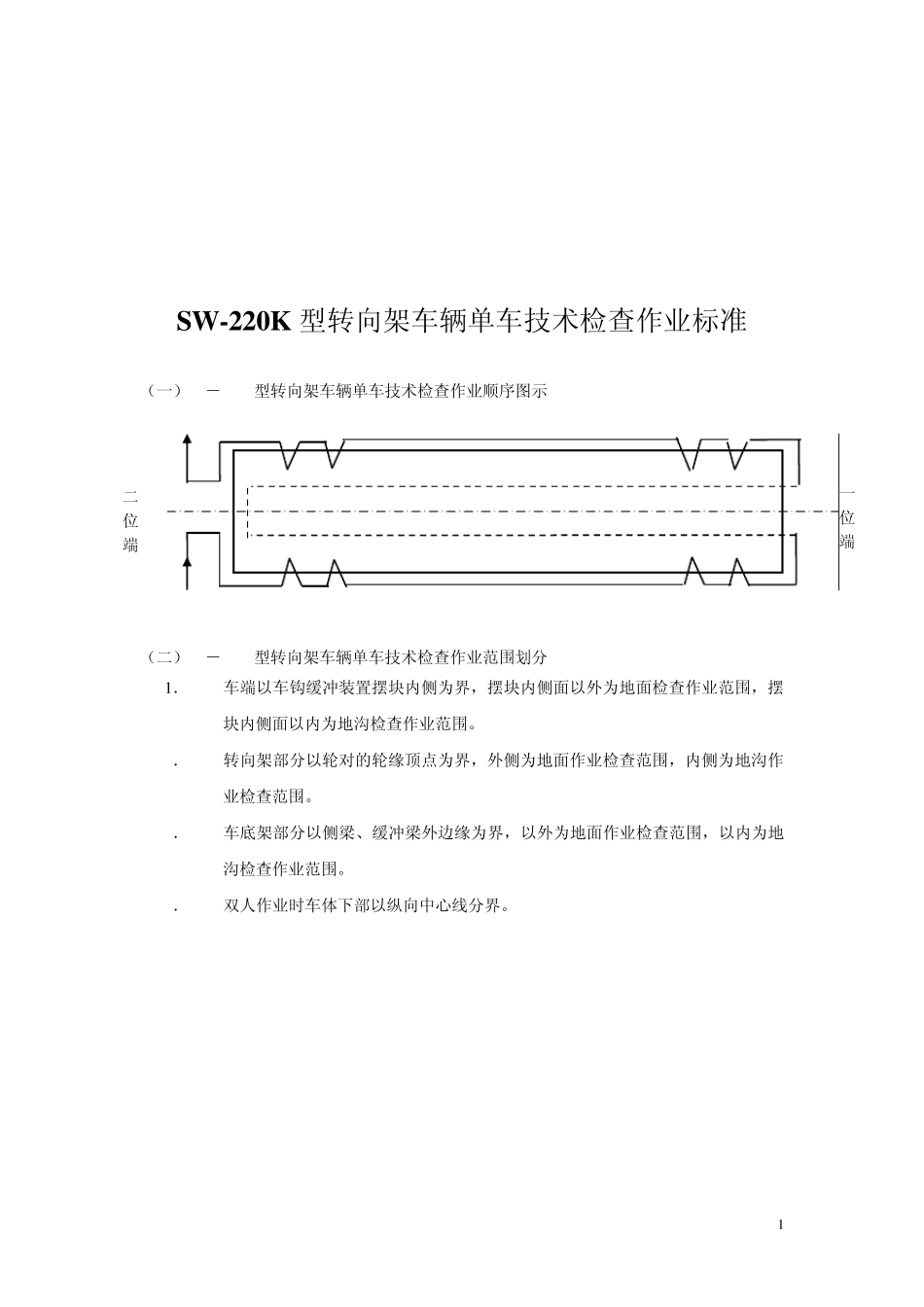

1 SW -220K 型转向架车辆单车技术检查作业标准 （一）SW－220K型转向架车辆单车技术检查作业顺序图示 （二）SW－220K型转向架车辆单车技术检查作业范围划分 1 ． 车端以车钩缓冲装置摆块内侧为界，摆块内侧面以外为地面检查作业范围，摆块内侧面以内为地沟检查作业范围。 2． 转向架部分以轮对的轮缘顶点为界，外侧为地面作业检查范围，内侧为地沟作业检查范围。 3． 车底架部分以侧梁、缓冲梁外边缘为界，以外为地面作业检查范围，以内为地沟检查作业范围。 4． 双人作业时车体下部以纵向中心线分界。 二位端 一位端 2 （三）SW－220K型转向架车辆单车技术检查标准 姿势 顺号 检查部位 技术要求及标准 运用限度 （mm） 作业要求 站 1 风档 1、 风档安装牢固，座无裂损。 2、 密接折棚(橡胶风挡)无破损。 3、 调整杆拉簧，反正扣安装良好、上下安装座牢固。阻尼装置螺栓无松动，配件齐全，作用良好。 4、 框架无变形，密封胶条不破损。 看 2 定检标记 定检(A1 修、A2 修、A3 修、A4 修) 厂段修标记清晰，不过期。 3 色票插 1、色票插不破损、松动。 4 车体倾斜 1、不得过限。 50 呼 5 钩提杆、车钩 1、钩提杆不得弯曲、不冲击下锁销连杆；钩提杆吊环及吊环座良好, 下锁销杆及吊环圆销、垫圈、开口销齐全良好，开口销角度： 2、钩提杆座螺栓不松动，座与杆间隙不大于： 3、三态作用开锁，闭锁，全开位作用良好 4、钩舌与钩腕的内侧距离闭锁位不大于： 5、全开位不大于： 6、全开位座锁良好，钩锁铁防跳间隙不大于： 7、防跳装置良好；钩下锁销杆、下锁销杆吊及座良好; 确认落锁状态, 下锁销及杆不反装 8、测钩高： 9、互钩差不得超过： 10、钩舌、钩腕、钩腔无裂纹；钩舌圆销无折断、螺母及开口销齐全良好； 11、钩舌圆销与耳孔或钩舌销孔的间隙不得超过： 60— 70 度 3 135 250 15 860— 890 75 7 6 冲击座 摆块及吊 1、冲击座、摆块吊，摆块及磨耗板不变形、裂损，磨耗板无丢失。 7 折角塞门 制动软管 总风软管 1、制动、供风折角塞门不漏风，不松动，手把及销良好， 2、安装角度： 3、制动、供风软管无裂损、鼓泡， 4、标记清晰不过期： 连接器不得裂纹，胶圈良好 30 度 六个月 3 姿势 顺号 检查部位 技术要求及标准 运用限度 （m m ） 作业要求 检 8 活动乘降梯， 1、 配件齐全，牢固无破损弯曲 2、 复位良好 注水口（2 ...
