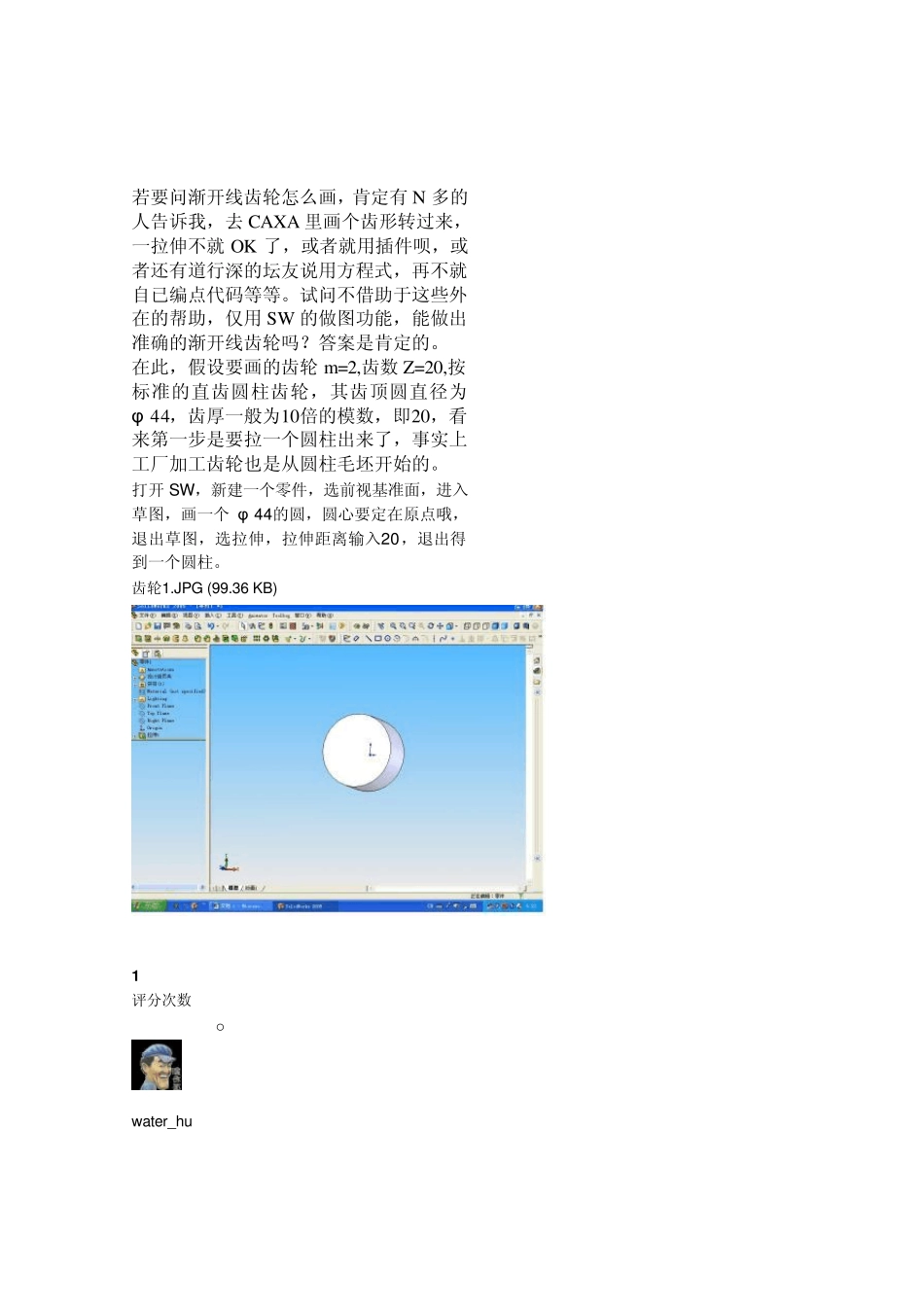

SW齿轮的画法)_第1页
1/7

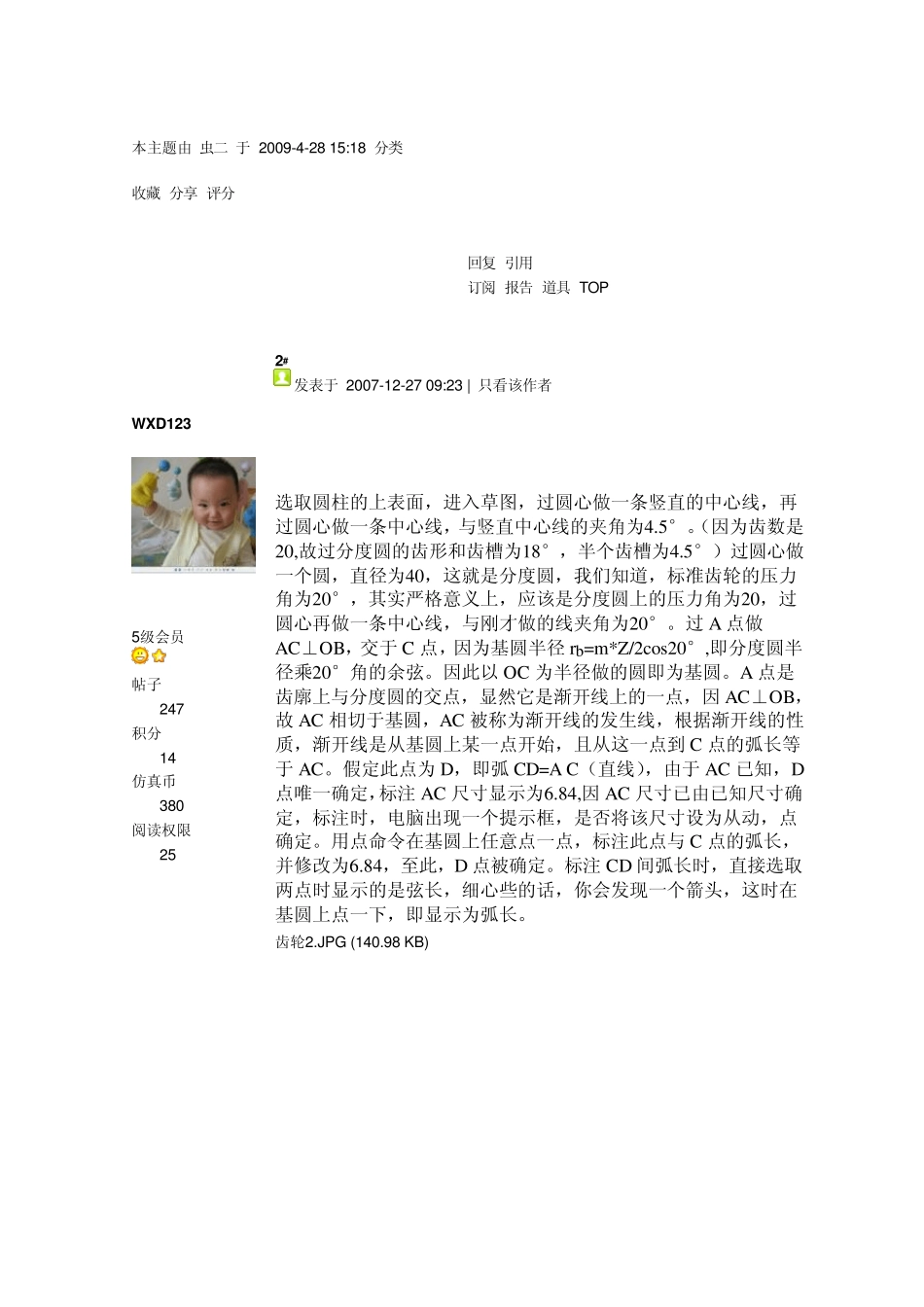

SW齿轮的画法)_第2页
2/7

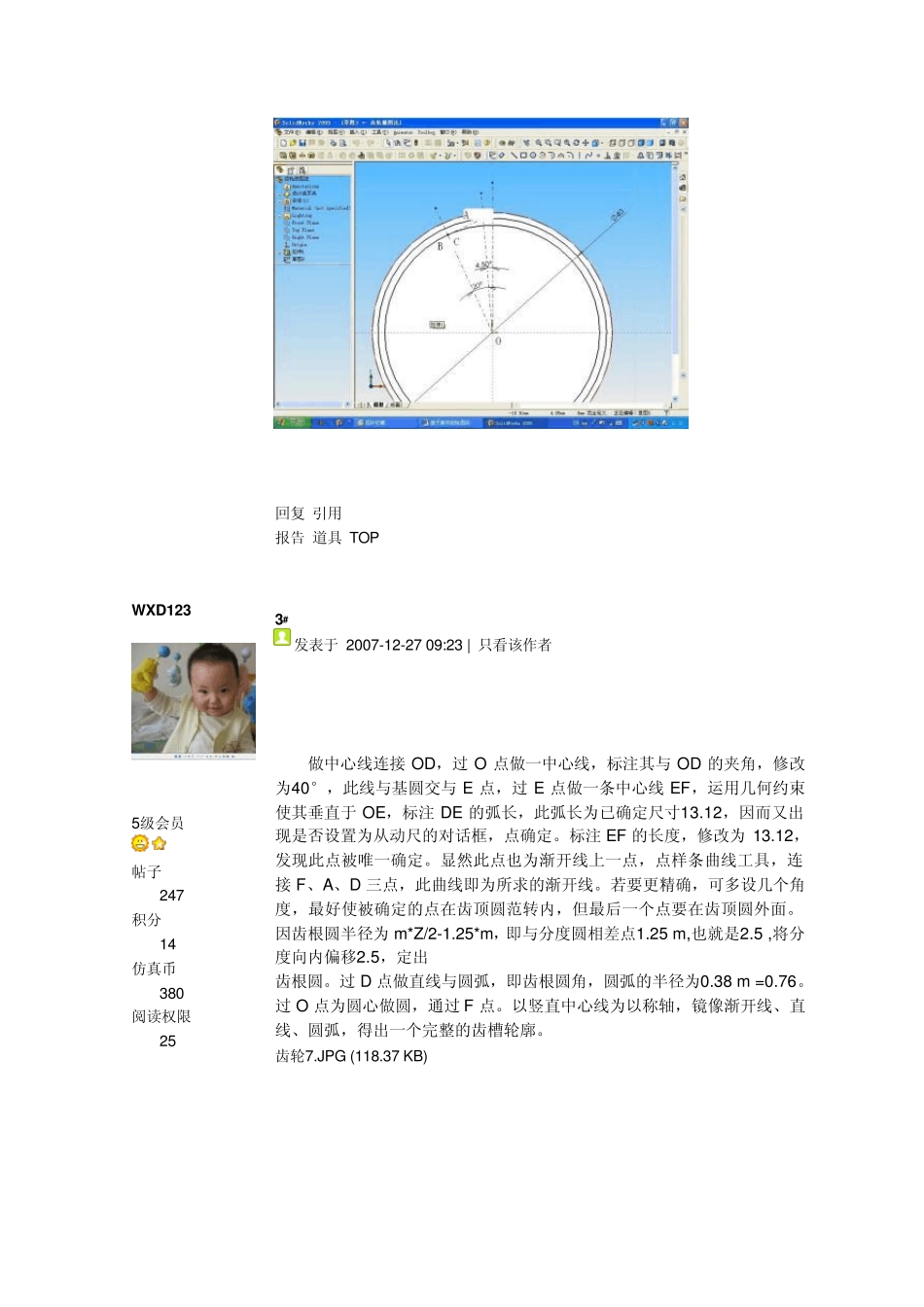

SW齿轮的画法)_第3页
3/7
若要问渐开线齿轮怎么画,肯定有N 多的人告诉我,去CAXA 里画个齿形转过来,一拉伸不就OK 了,或者就用插件呗,或者还有道行深的坛友说用方程式,再不就自已编点代码等等。试问不借助于这些外在的帮助,仅用SW 的做图功能,能做出准确的渐开线齿轮吗?答案是肯定的。 在此,假设要画的齿轮m=2,齿数 Z=20,按标准的直齿圆柱齿轮,其齿顶圆直径为φ 44,齿厚一般为10倍的模数,即20,看来第一步是要拉一个圆柱出来了,事实上工厂加工齿轮也是从圆柱毛坯开始的。 打开SW,新建一个零件,选前视基准面,进入草图,画一个φ 44的圆,圆心要定在原点哦,退出草图,选拉伸,拉伸距离输入20,退出得到一个圆柱。 齿轮1.JPG (99.36 KB) 1 评分次数 o w ater_hu 本主题由 虫二 于 2009-4-28 15:18 分类 收藏 分享 评分 回复 引用 订阅 报告 道具 TOP WXD123 5级会员 帖子 247 积分 14 仿真币 380 阅读权限 25 2# 发表于 2007-12-27 09:23 | 只看该作者 选取圆柱的上表面,进入草图,过圆心做一条竖直的中心线,再过圆心做一条中心线,与竖直中心线的夹角为4.5°。(因为齿数是20,故过分度圆的齿形和齿槽为18°,半个齿槽为4.5°)过圆心做一个圆,直径为40,这就是分度圆,我们知道,标准齿轮的压力角为20°,其实严格意义上,应该是分度圆上的压力角为20,过圆心再做一条中心线,与刚才做的线夹角为20°。过A 点做AC⊥OB,交于C 点,因为基圆半径 rb=m*Z/2cos20°,即分度圆半径乘20°角的余弦。因此以 OC 为半径做的圆即为基圆。A 点是齿廓上与分度圆的交点,显然它是渐开线上的一点,因 AC⊥OB,故 AC 相切于基圆,AC 被称为渐开线的发生线,根据渐开线的性质,渐开线是从基圆上某一点开始,且从这一点到 C 点的弧长等于AC。假定此点为D,即弧 CD=A C(直线),由于AC 已知,D点唯一确定,标注 AC 尺寸显示为6.84,因 AC 尺寸已由已知尺寸确定,标注时,电脑出现一个提示框,是否将该尺寸设为从动,点确定。用点命令在基圆上任意点一点,标注此点与C 点的弧长,并修改为6.84,至此,D 点被确定。标注 CD 间弧长时,直接选取两点时显示的是弦长,细心些的话,你会发现一个箭头,这时在基圆上点一下,即显示为弧长。 齿轮2.JPG (140.98 KB) 回复 引用 报告 道具 TOP WXD123 5级会员 帖子 247 积分 14 仿真币 380 阅读权限 25 3# 发表于 2007-12-27 09:23 | ...
