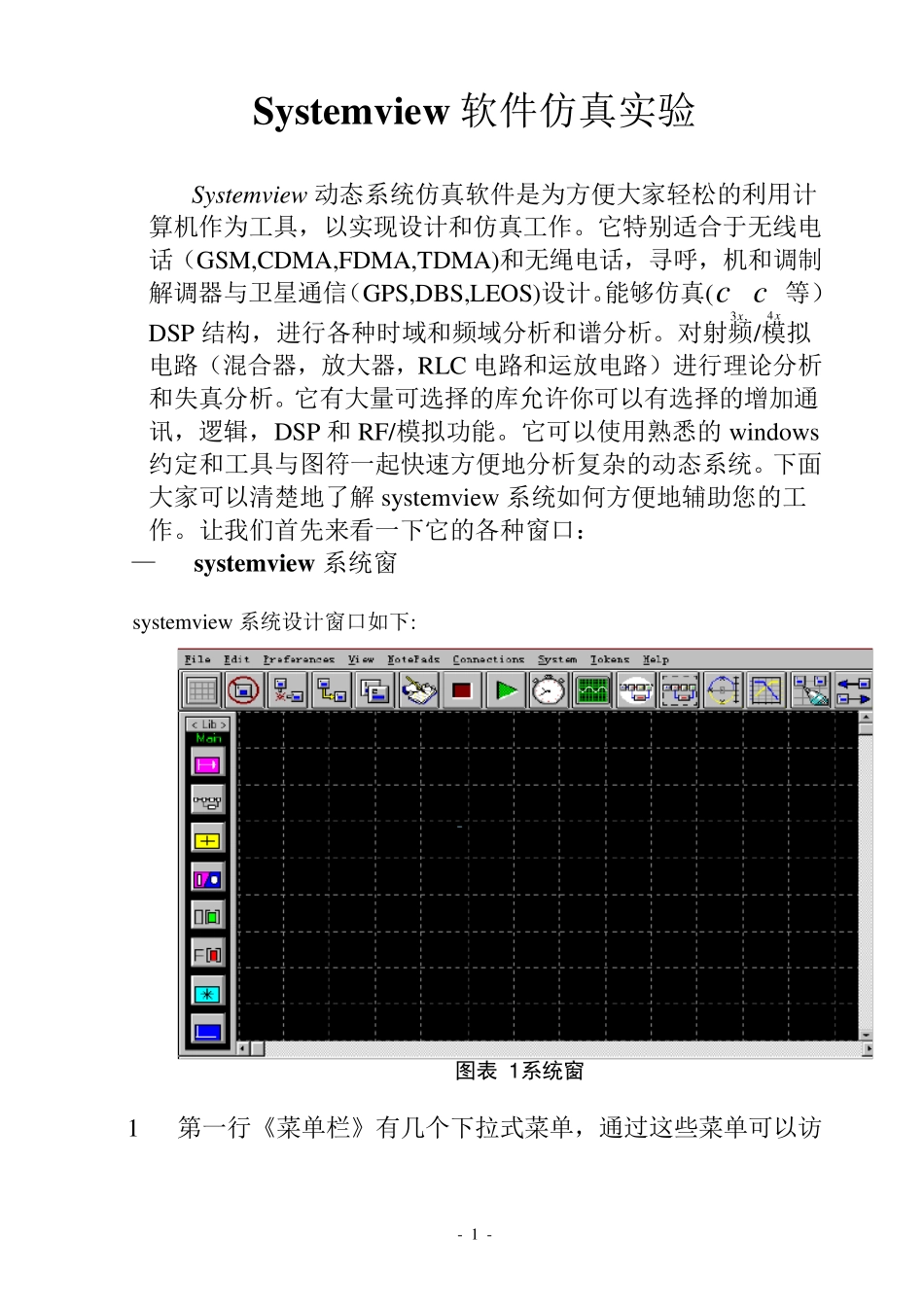

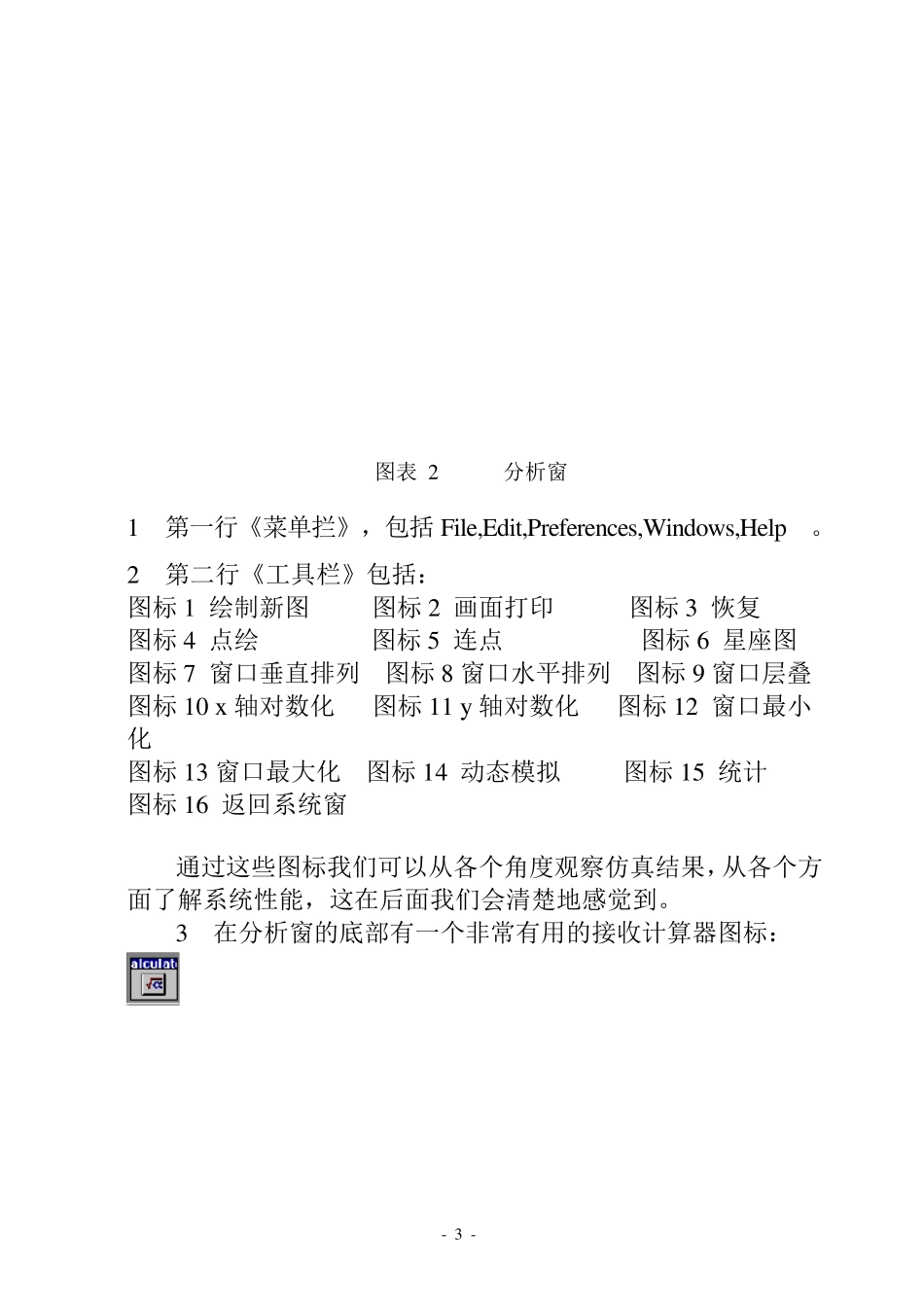

- 1 - Systemview 软件仿真实验 Systemview 动态系统仿真软件是为方便大家轻松的利用计算机作为工具，以实现设计和仿真工作。它特别适合于无线电话（GSM,CDMA,FDMA,TDMA)和无绳电话，寻呼，机和调制解调器与卫星通信（GPS,DBS,LEOS)设计。能够仿真(3xc,4xc 等）DSP 结构，进行各种时域和频域分析和谱分析。对射频/模拟电路（混合器，放大器，RLC 电路和运放电路）进行理论分析和失真分析。它有大量可选择的库允许你可以有选择的增加通讯，逻辑，DSP 和 RF/模拟功能。它可以使用熟悉的 windows约定和工具与图符一起快速方便地分析复杂的动态系统。下面大家可以清楚地了解 systemview 系统如何方便地辅助您的工作。让我们首先来看一下它的各种窗口： — systemview 系统窗 systemview 系统设计窗口如下: 图表 1 系统窗 1 第一行《菜单栏》有几个下拉式菜单，通过这些菜单可以访- 2 - 问重要的systemvie 功能包括 File, Edit, Preference, View, Notepads, Connections,Complier, System, Tokens, Help. 用鼠标选中每个菜单都会下拉显示若干选项。假如我们需要打开一个文件，则只需要用鼠标点中open.....既可，系统会显示对话框提示输入文件名或选择文件名。 2 第二行《工具栏》是由图标按扭组成的动作条: 图标1 清屏幕 图标2 消元件 图标3 断线 图标4 连线 图标5 复制 图标6 注释 图标7 中止 图标8 运行 图标9 时间窗 图标10 分析窗 图标11 打开子系统 图标12 创建子系统 图标13 跟轨迹 图标14 波特图 图标15 画面重画 图标16 图标翻转 在 systemview 系统中各动作的操作顺序为： 1） 用鼠表单击动作按扭 2）单击要执行动作的图符 3 左侧竖栏为《元件库》，将在后面作详细介绍。 二 Systemview 系统分析 分析窗是观察用户数据的基本载体，在系统设计窗口中单击分析按扭（图标是示波器）既可访问分析窗口。在分析窗口有多种选项可以增强显示的灵活性和用途。分析窗显示如下： - 3 - 图表 2 分析窗 1 第一行《菜单拦》，包括File,Edit,Preferences,Windows,Help。 2 第二行《工具栏》包括： 图标 1 绘制新图 图标 2 画面打印 图标 3 恢复 图标 4 点绘 图标 5 连点 图标 6 星座图 图标 7 窗口垂直排列 图标 8 窗口水平排列 图标 9 窗口层叠 图标 10 x轴对数化 图标 11 y轴对数化 图标 12 窗口最小化 图标 13 窗...
