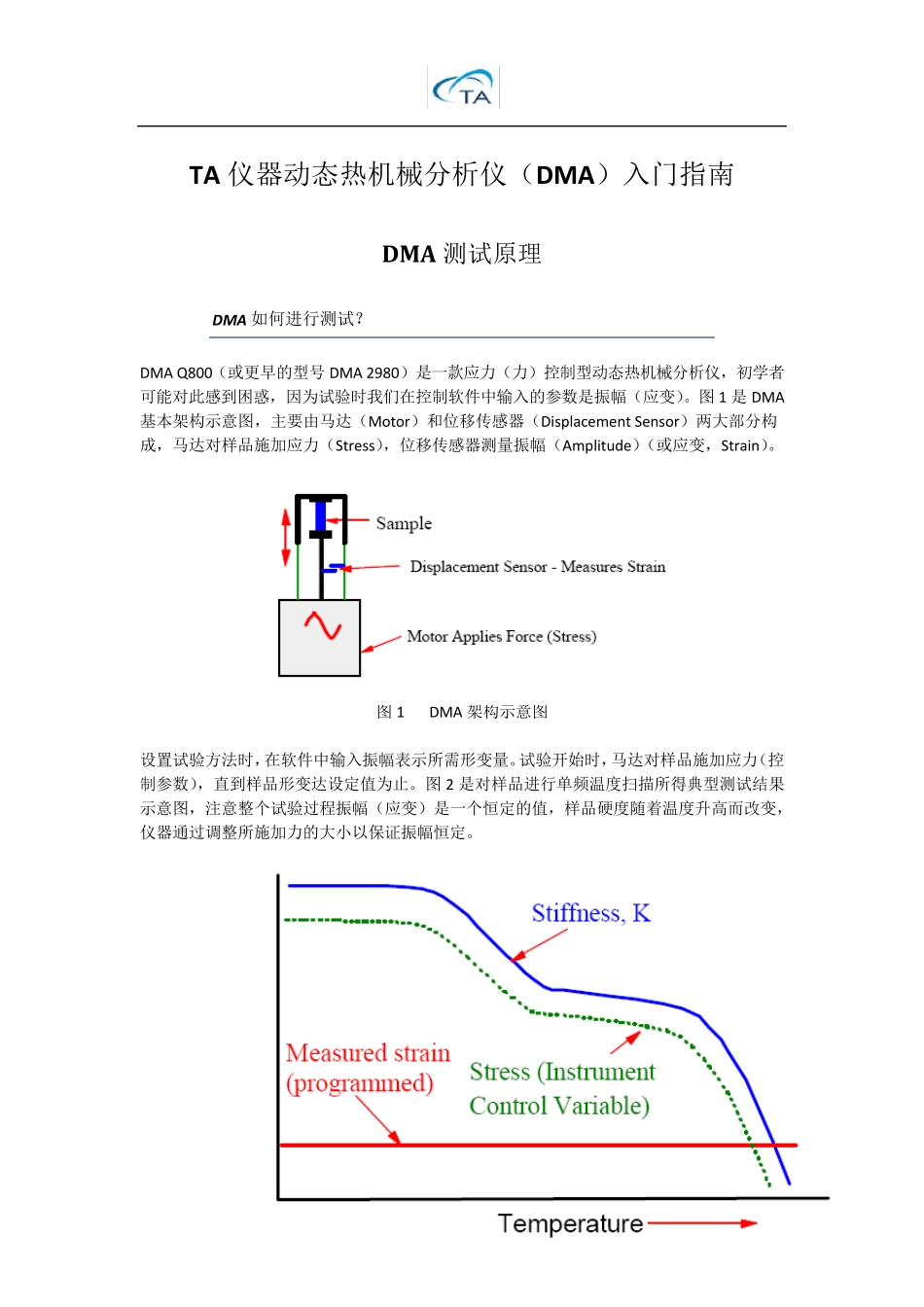

TA 仪器动态热机械分析仪（DMA）入门指南 DMA 测试原理 DM A 如何进行测试？ DMA Q800（或更早的型号DMA 2980）是一款应力（力）控制型动态热机械分析仪，初学者可能对此感到困惑，因为试验时我们在控制软件中输入的参数是振幅（应变）。图 1 是DMA基本架构示意图，主要由马达（Motor）和位移传感器（Displacement Sensor）两大部分构成，马达对样品施加应力（Stress），位移传感器测量振幅（Amplitu de）（或应变，Strain）。 图 1 DMA 架构示意图 设置试验方法时，在软件中输入振幅表示所需形变量。试验开始时，马达对样品施加应力（控制参数），直到样品形变达设定值为止。图 2 是对样品进行单频温度扫描所得典型测试结果示意图，注意整个试验过程振幅（应变）是一个恒定的值，样品硬度随着温度升高而改变，仪器通过调整所施加力的大小以保证振幅恒定。 图 2 DMA 温度扫描试验结果示意图 力和振幅 您需要知道 … … 了解完DMA 如何进行测试之后，我们再看一下DMA 仪器的基本参数。该DMA 是一款力（或应力）控制型动态热机械分析仪，马达可对样品施加仪器规格范围内任意大小的力，然后通过光学编码器测量对应的位移（Displacement）。这就要求设置试验时输入的振幅（Amplitu de）必须仪器规格范围内： 该仪器为力控制型，力的规格范围为0.0001N～18N； 仪器测量所施力对应的应变（振幅），在动态试验中可输入的振幅范围是±0.5μm～10,000μm。表 1 列出的使用不同夹具（Clamp）进行动态试验时建议起始振幅； 表 1 动态试验推荐起始振幅 夹具类型 振幅，μm 薄膜/纤维拉伸夹具 15～25 压缩夹具 10～20 三点弯曲夹具 25～40 双/单悬臂夹具 20～30 剪切三明治夹具 10～20 Specialty Fiber 15～25 如果达到设定振幅所需的力低于0.0001N，则测试不在仪器规格范围内。若达设定振幅所需的力低于0.001N，建议增大振幅以加强信号。振幅增大，则驱动样品达到设定振幅所需的力也将增大，振幅每次提高的幅度推荐为5～10μm。（注：若振幅设定值过大，则形变量可能超 出样品的线 性 粘 弹 区 ，LVR。将在下面 章 节 讨 论 LVR。） 图 3 温 度扫 描 试验力－ 振幅示 意图 若达设定振幅需要的力大于18N，则可能得 不到好 的测试数据 。本质 上 讲 ，由 于所测样 品硬度太大，仪器马达不能施加足够大的力驱动样品达设定振幅。若施加18N 的力测得样品振幅...
