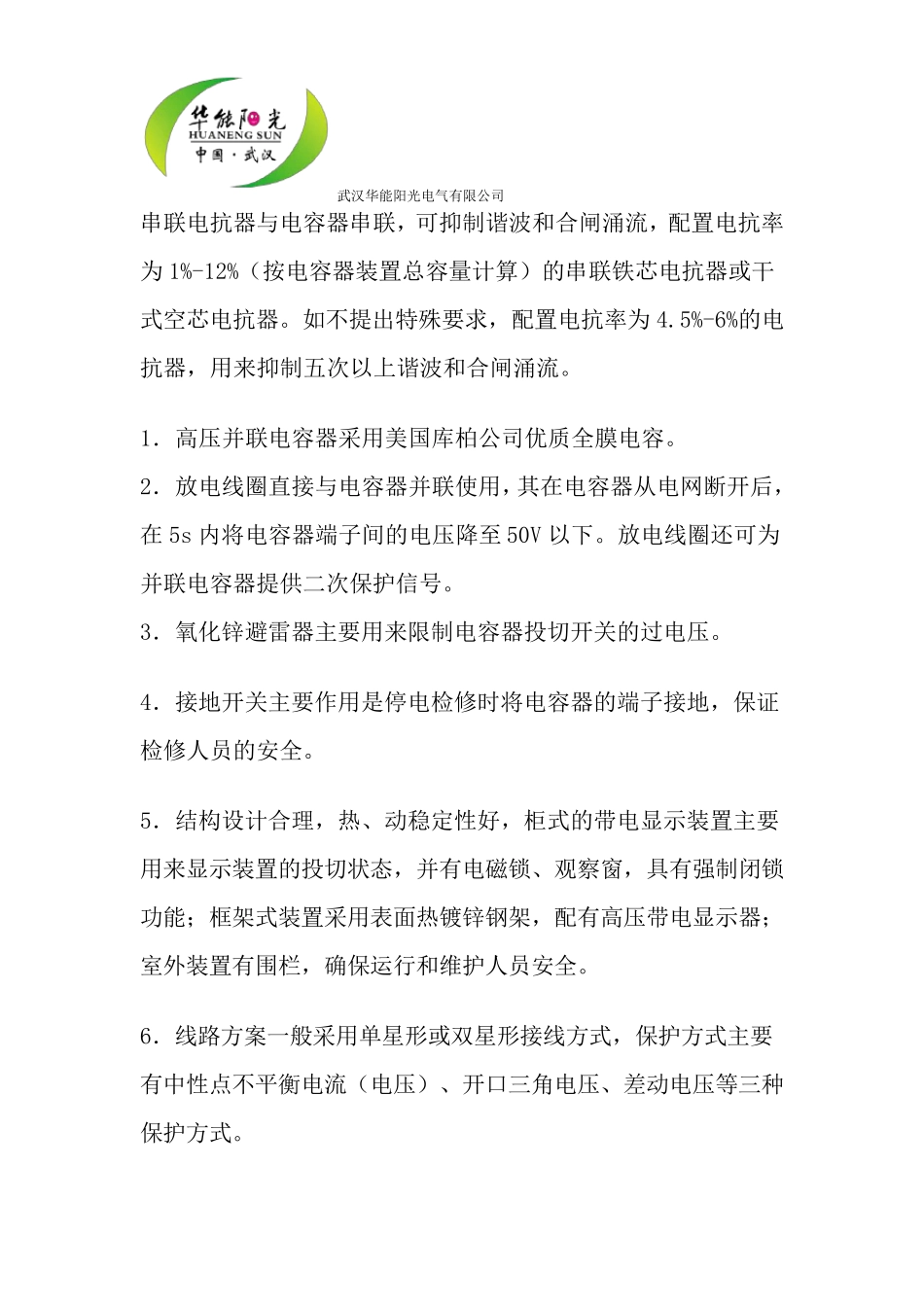

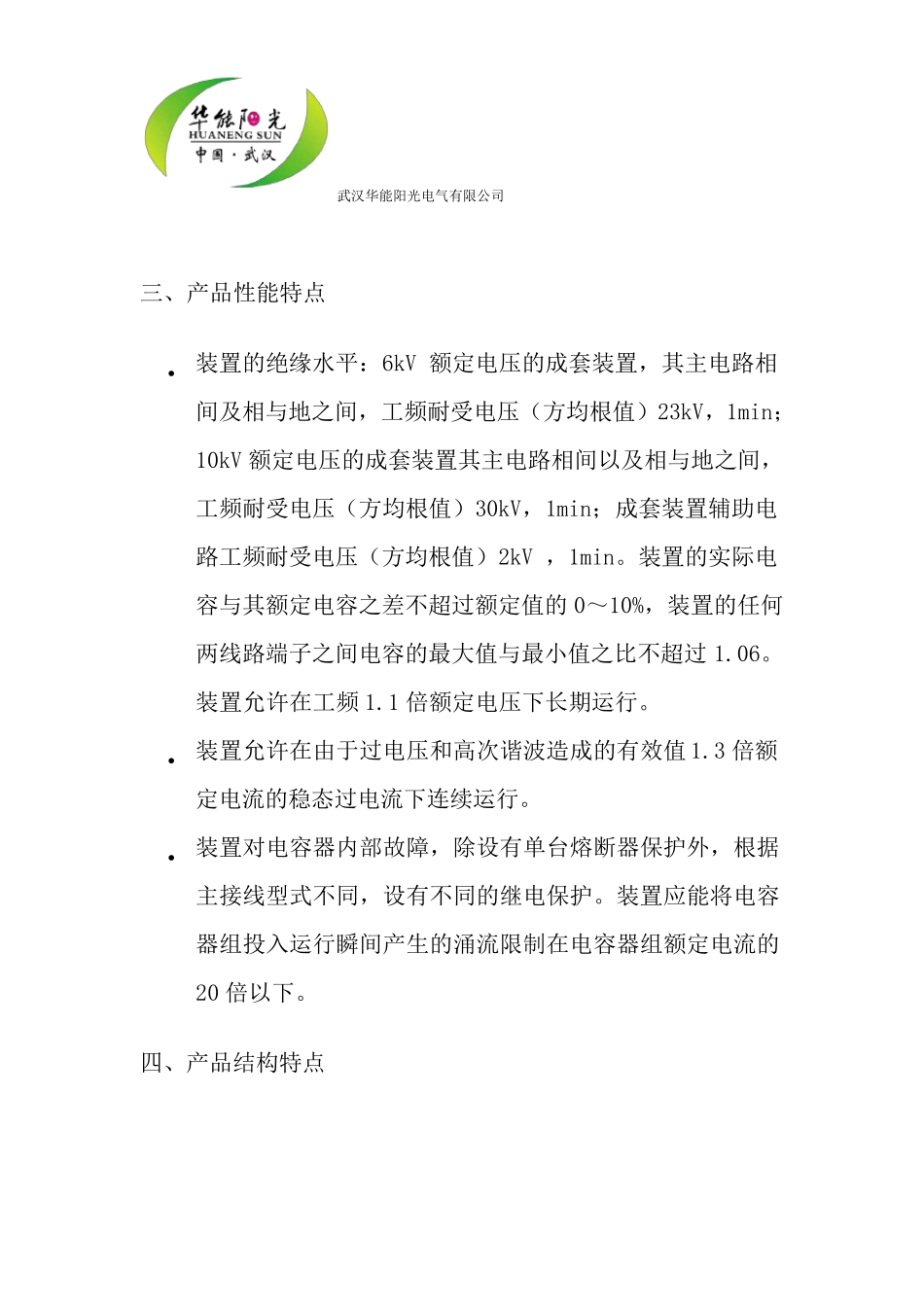

武汉华能阳光电气有限公司 TBB 系列高压并联电容器装置 一.型号说明 例1：TBB10-6000/334-AK 即系统电压10kV、补偿总容量 6000kvar、电容器单台容量334kvar、一次单星型接线方式、开口三角电压保护，室内安装并联电容器装置。 例2：TBB35-60000/500-BLW 即系统电压35kV、补偿总容量 60000kvar、电容器单台容量500kvar、一次双星型接线方式、中性点不平衡电流保护，户外安装并联电容器装置。 二.产品概述 TBB 系列高压并联电容器装置适用于频率为 50Hz，额定电压等级为 6kV、10kV、35kV 的输配电系统中，作为系统无功功率的补偿装置，使系统功率因数达到最佳，并可以调整网络电压，以减少配电系统和变压器的损耗，降低线路损耗，改善电网的供电质量。 武汉华能阳光电气有限公司 三、产品性能特点 • 装置的绝缘水平：6kV 额定电压的成套装置，其主电路相间及相与地之间，工频耐受电压（方均根值）23kV，1min；10kV 额定电压的成套装置其主电路相间以及相与地之间，工频耐受电压（方均根值）30kV，1min；成套装置辅助电路工频耐受电压（方均根值）2kV ，1min。装置的实际电容与其额定电容之差不超过额定值的 0～10%，装置的任何两线路端子之间电容的最大值与最小值之比不超过 1.06。 装置允许在工频 1.1 倍额定电压下长期运行。 • 装置允许在由于过电压和高次谐波造成的有效值 1.3 倍额定电流的稳态过电流下连续运行。 • 装置对电容器内部故障，除设有单台熔断器保护外，根据主接线型式不同，设有不同的继电保护。装置应能将电容器组投入运行瞬间产生的涌流限制在电容器组额定电流的20 倍以下。 四、产品结构特点 武 汉 华 能 阳 光 电 气 有 限 公 司 串 联 电 抗 器 与 电 容 器 串 联 ， 可 抑 制 谐 波 和 合 闸 涌 流 ， 配 置 电 抗 率为 1%-12%（ 按 电 容 器 装 置 总 容 量 计 算 ） 的 串 联 铁 芯 电 抗 器 或 干式 空 芯 电 抗 器 。 如 不 提 出 特 殊 要 求 ， 配 置 电 抗 率 为 4.5%-6%的 电抗 器 ， 用 来 抑 制 五 次 以 上 谐 波 和 合 闸 涌 流 。 1． 高 压 并 联 电 容 器 采 用 美 国 库 柏 公 司 优 质 全 膜 电 容 。 2． 放 电 线 圈 直 接 与 电 容 器 并 联 使 用 ， 其 在 电 容 器 从 电 网 断 开 后 ，在 5s ...
