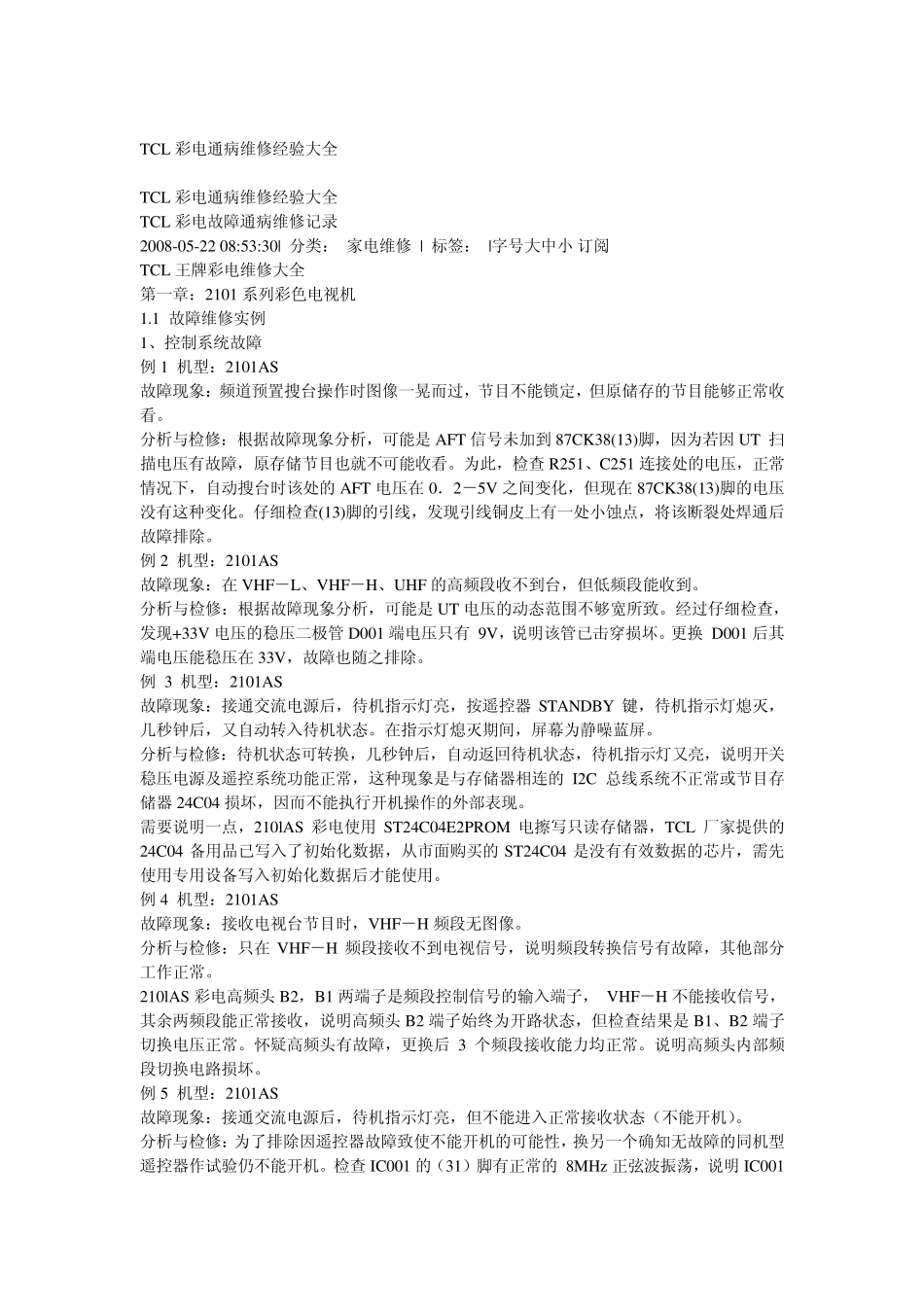

TCL彩电通病维修经验大全_第1页
1/44

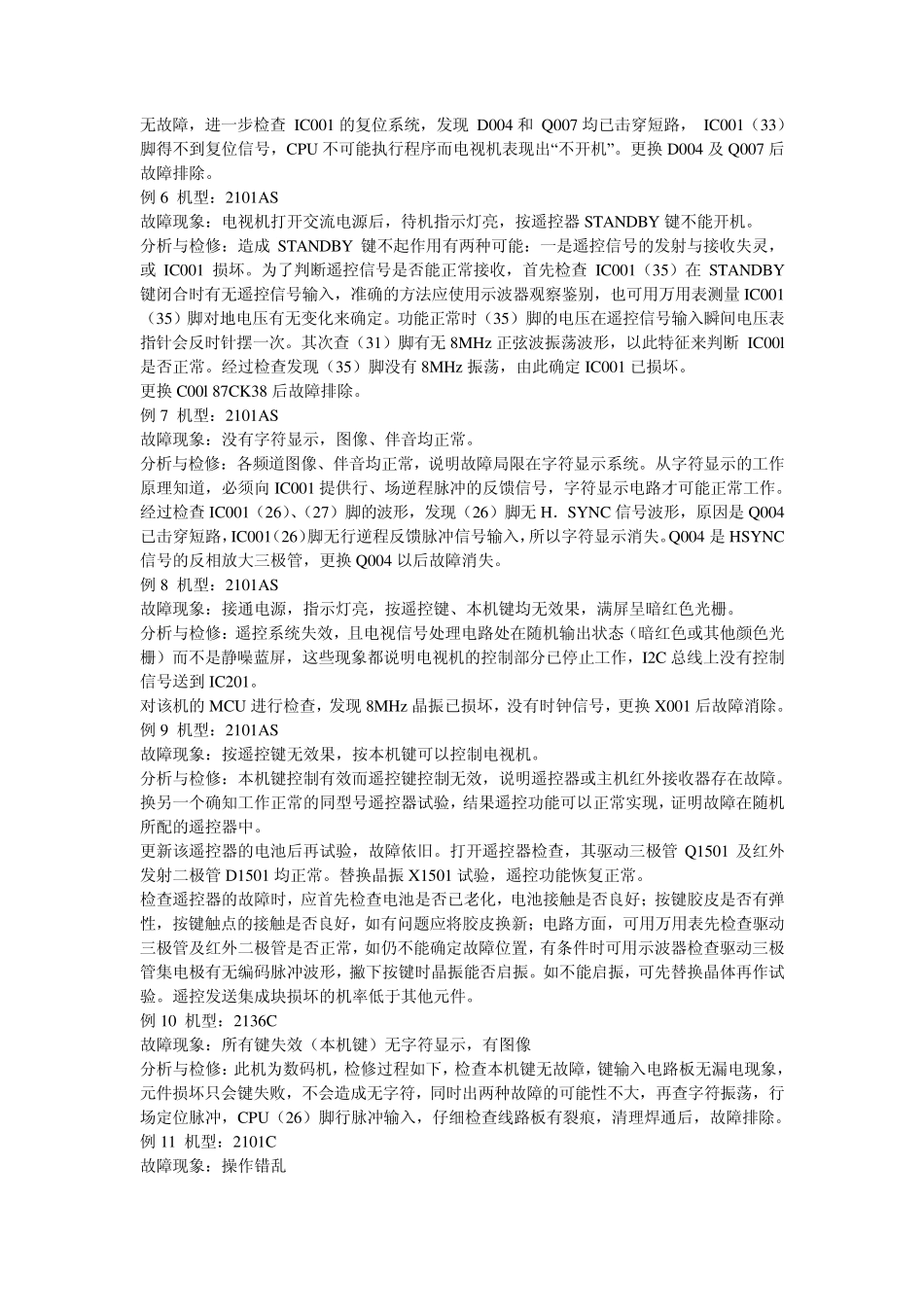

TCL彩电通病维修经验大全_第2页
2/44

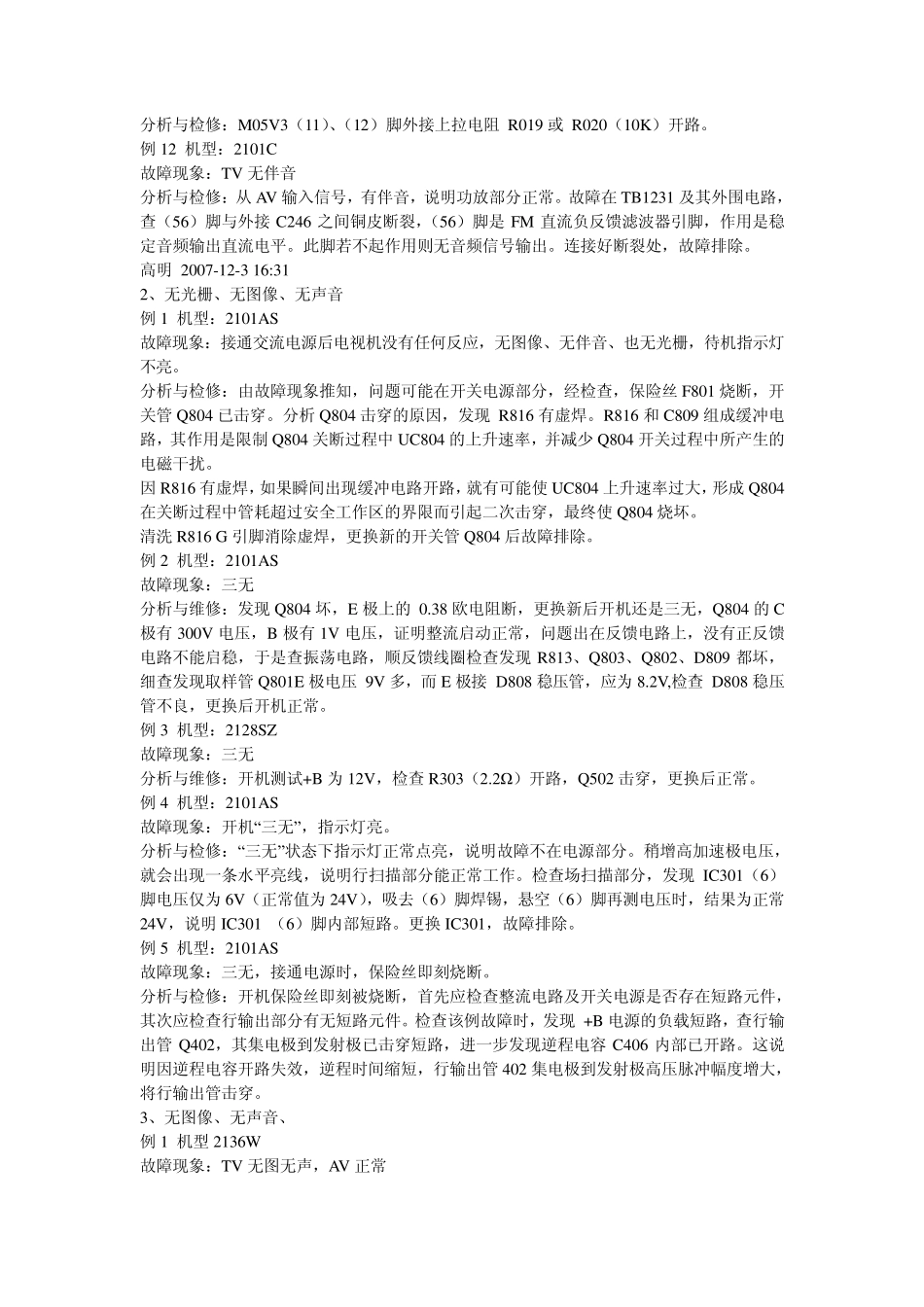

TCL彩电通病维修经验大全_第3页
3/44
TCL 彩电通病维修经验大全 TCL 彩电通病维修经验大全 TCL 彩电故障通病维修记录 2008-05-22 08:53:30| 分类: 家电维修 | 标签: |字号大中小 订阅 TCL 王牌彩电维修大全 第一章:2101 系列彩色电视机 1.1 故障维修实例 1、控制系统故障 例1 机型:2101AS 故障现象:频道预置搜台操作时图像一晃而过,节目不能锁定,但原储存的节目能够正常收看。 分析与检修:根据故障现象分析,可能是 AFT 信号未加到 87CK38(13)脚,因为若因 UT 扫描电压有故障,原存储节目也就不可能收看。为此,检查 R251、C251 连接处的电压,正常情况下,自动搜台时该处的 AFT 电压在 0.2-5V 之间变化,但现在 87CK38(13)脚的电压没有这种变化。仔细检查(13)脚的引线,发现引线铜皮上有一处小蚀点,将该断裂处焊通后故障排除。 例2 机型:2101AS 故障现象:在 VHF-L、VHF-H、UHF 的高频段收不到台,但低频段能收到。 分析与检修:根据故障现象分析,可能是 UT 电压的动态范围不够宽所致。经过仔细检查,发现+33V 电压的稳压二极管 D001 端电压只有 9V,说明该管已击穿损坏。更换 D001 后其端电压能稳压在 33V,故障也随之排除。 例 3 机型:2101AS 故障现象:接通交流电源后,待机指示灯亮,按遥控器 STANDBY 键,待机指示灯熄灭,几秒钟后,又自动转入待机状态。在指示灯熄灭期间,屏幕为静噪蓝屏。 分析与检修:待机状态可转换,几秒钟后,自动返回待机状态,待机指示灯又亮,说明开关稳压电源及遥控系统功能正常,这种现象是与存储器相连的 I2C 总线系统不正常或节目存储器 24C04 损坏,因而不能执行开机操作的外部表现。 需要说明一点,210lAS 彩电使用 ST24C04E2PROM 电擦写只读存储器,TCL 厂家提供的24C04 备用品已写入了初始化数据,从市面购买的 ST24C04 是没有有效数据的芯片,需先使用专用设备写入初始化数据后才能使用。 例4 机型:2101AS 故障现象:接收电视台节目时,VHF-H 频段无图像。 分析与检修:只在 VHF-H 频段接收不到电视信号,说明频段转换信号有故障,其他部分工作正常。 210lAS 彩电高频头 B2,B1 两端子是频段控制信号的输入端子, VHF-H 不能接收信号,其余两频段能正常接收,说明高频头 B2 端子始终为开路状态,但检查结果是 B1、B2 端子切换电压正常。怀疑高频头有故障,更换后 3 个频段接收能力均正常。说明高频头内部频段切换电路损坏。 ...
