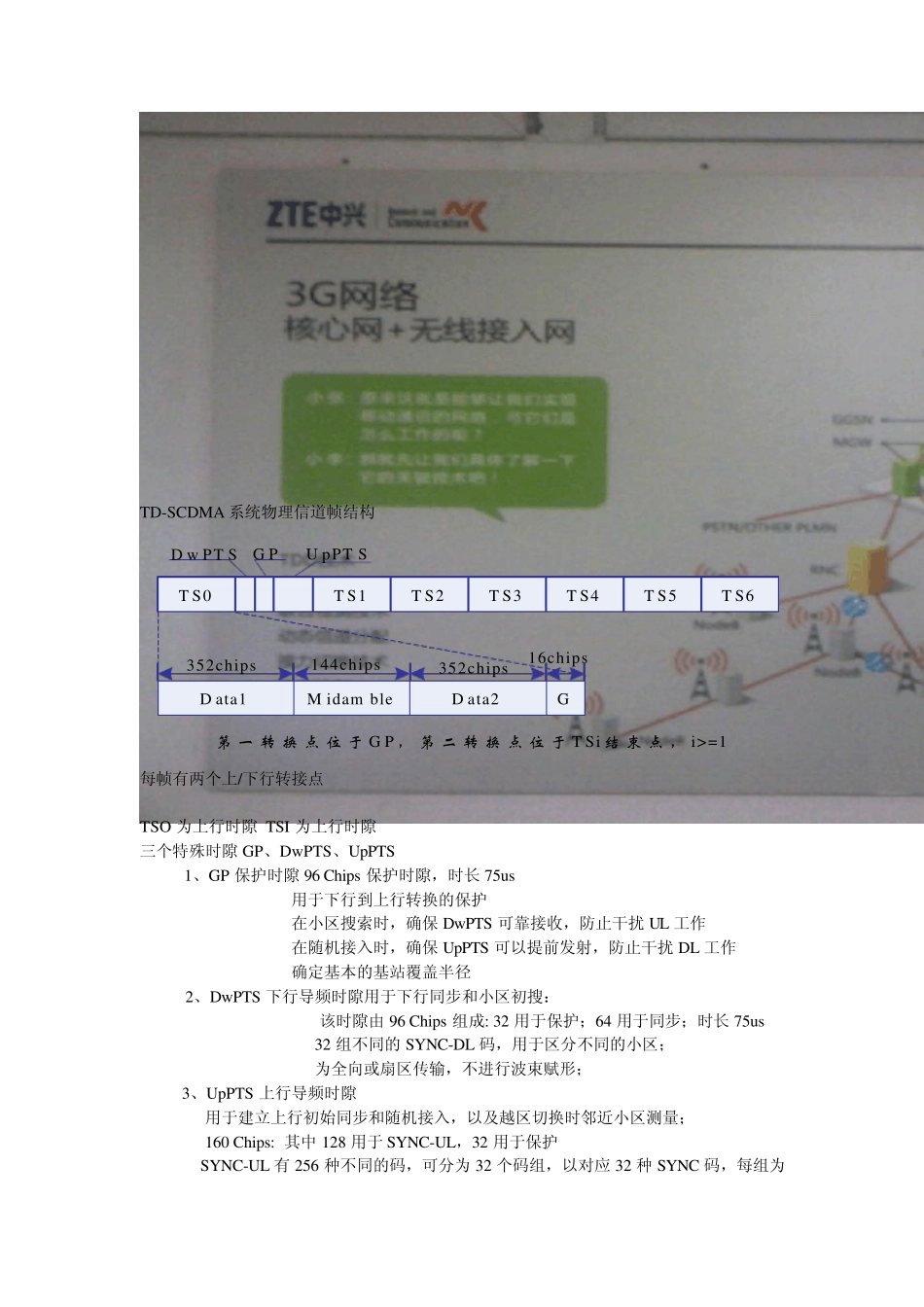

TD-SCDMA 实验教室实习报告 设备整体图 3G 网络（核心网+无线网接入） TD-SCDMA 的优势 1、易于使用非对称频段, 无需具有特定双工间隔的成对频段 2、适应用户业务需求，灵活配置时隙，优化频谱效率 3、上行和下行使用同个载频，故无线传播是对称的,有利于智能天线技术的实现 4、无需笨重的射频双工器，小巧的基站，降低成本 TDD 技术 在 TDD 模式的移动通信系统中，接收和传输在同一频率信道的不同时隙，用保证时间来分离接收和传送信道。 该模式在不对称业务中有着不可比拟的灵活性，由于每 RC 内时域上下行切换的切换点可灵活变动，可充分利用无线频谱。 智能天线技术 智能天线应用了先进的技术，把无线电信号导向具体方向，使无线电频谱的利用和信号的传输更为有效，使用的先进技术主要是波束转换技术和自适应空间数字处理技术。 联合监测技术对功率控制的影响 一、 能有效降低小区 MAI，从而降低了 CDMA 系统中远近效应，进而降低功率控制要求 二、 不能只通过对功控模型的某些参数的简单修正得到，而是具有较为复杂的非线性关系 1、联合检测作用 （1）避免多址干扰 （2）检测动态范围急剧增大，无需软切换 （3）小区内干扰最小化 2、联合检测原理 （1）特定的空中接口“突发” 结构允许收信机对无线信道进 行信道估计 （2）根据估计的无线信道，对所有信号同时进行检测 动态信道分配 一、 定义 – 在终端接入和链路持续期间，对信道进行动态的分配和调整 二、 应用 – 信道调整 – 资源整合 三、 分类：1、慢速 DCA(SDCA) – 为小区分配资源 – 修改小区的公共配置和公共信息 2、 快速 DCA(FDCA) – 为承载业务分配资源 – 对用户进行信道分配和信道重配置 魔力切换技术 MS 和 BS0 通信 BS0 通知邻近基站信息,并提供用户位置信息 – 基站类型、载频、定时等 切换准备 – MS 搜索基站，建立同步 MS 或 BS 发起切换请求 系统决定切换执行 MS 同时和两个基站建立通信 完成切换 不使用宏分集 功率控制 定义：通过一定的机制和算法控制发射机的发射功率，使发射机以合适的功率大小发射信号。 TD-SCDMA 系统功率控制特点 简单精确的开环功率控制 简单稳步的外环功率控制 简单实用的内环功率控制 TD-SCDMA 系统物理信道帧结构 每帧有两个上/下行转接点 TSO 为上行时隙 TSI 为上行时隙 三个特殊时隙GP、Dw PTS、UpPTS 1、GP 保护时隙96 Chi...
