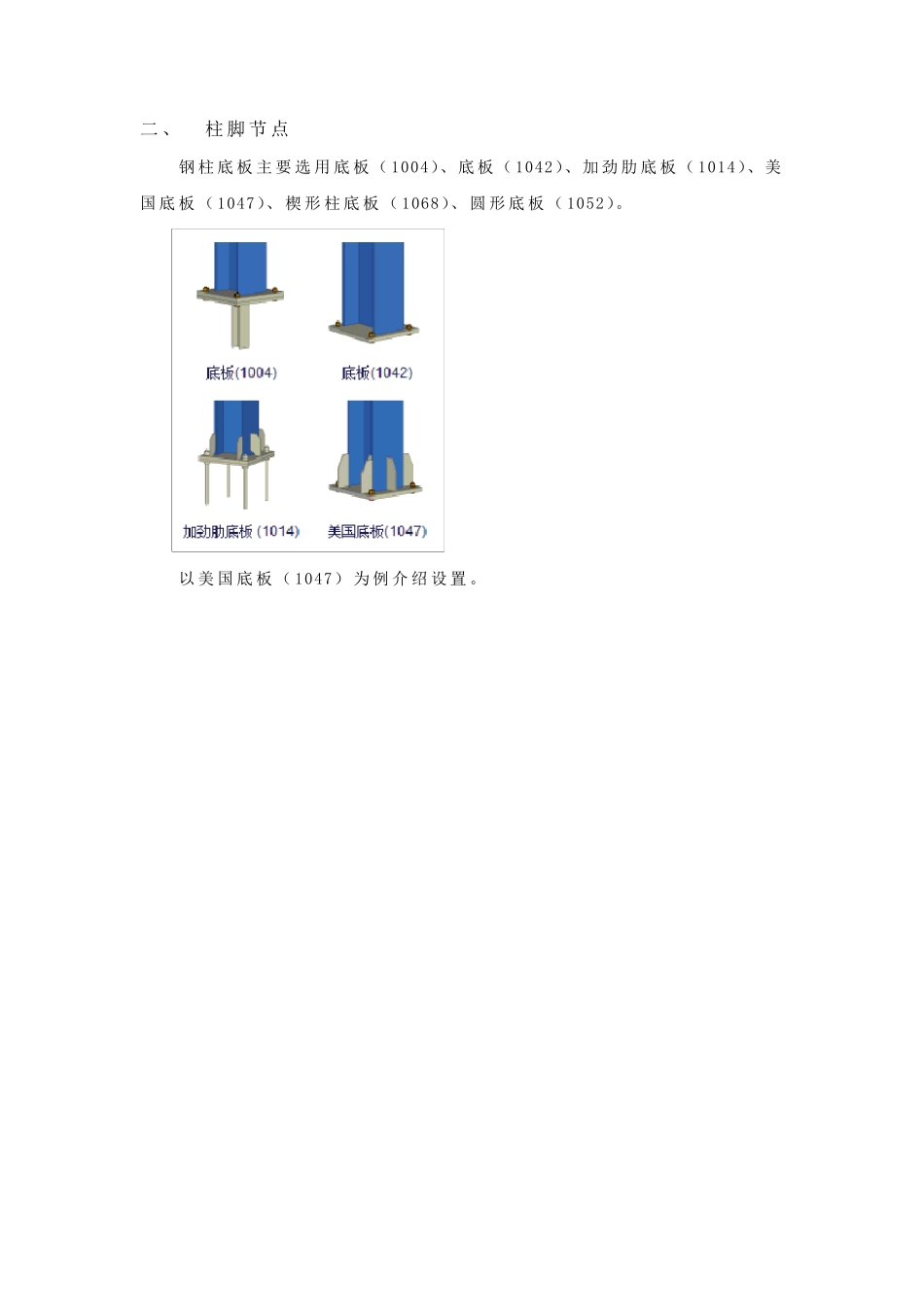

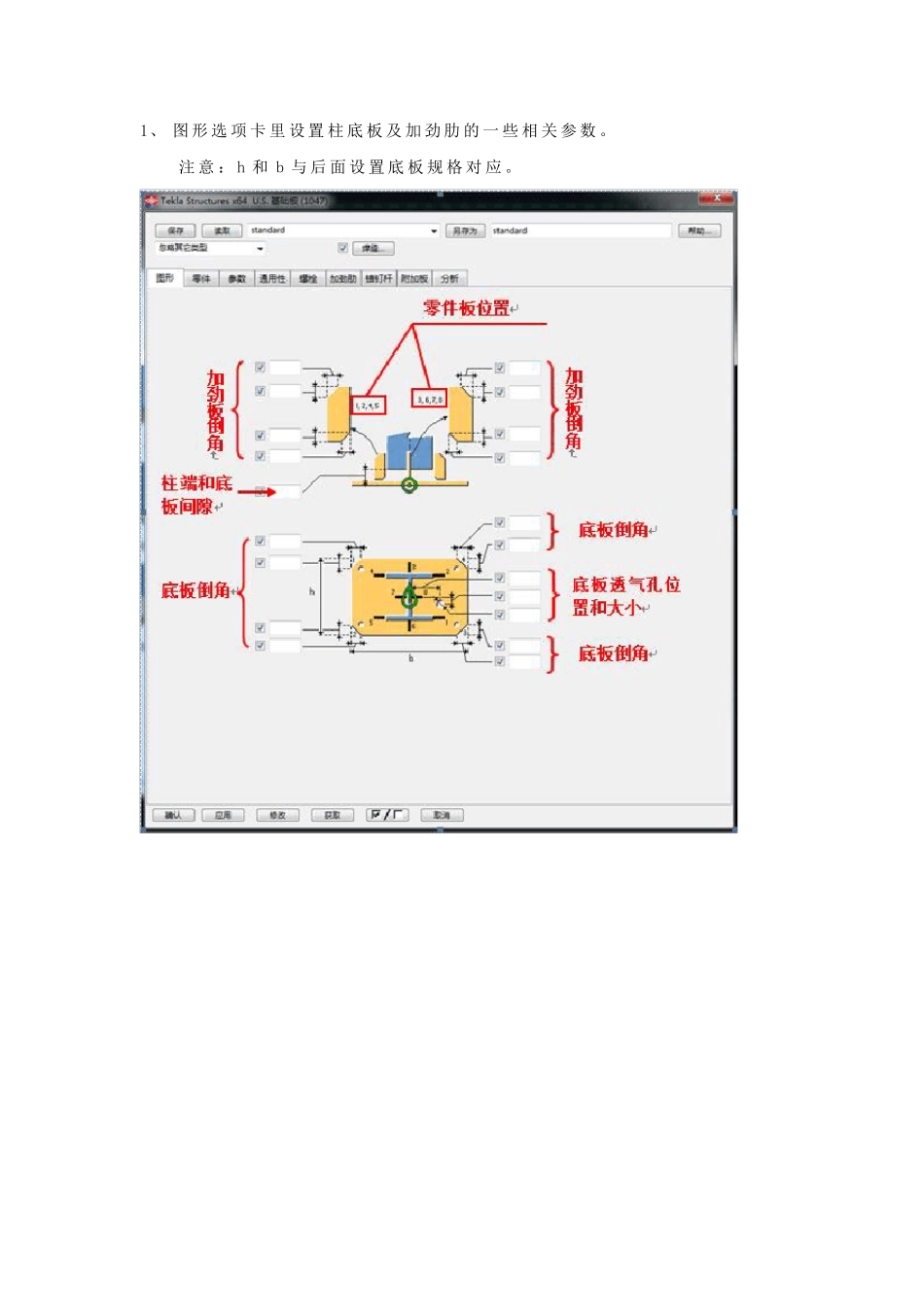

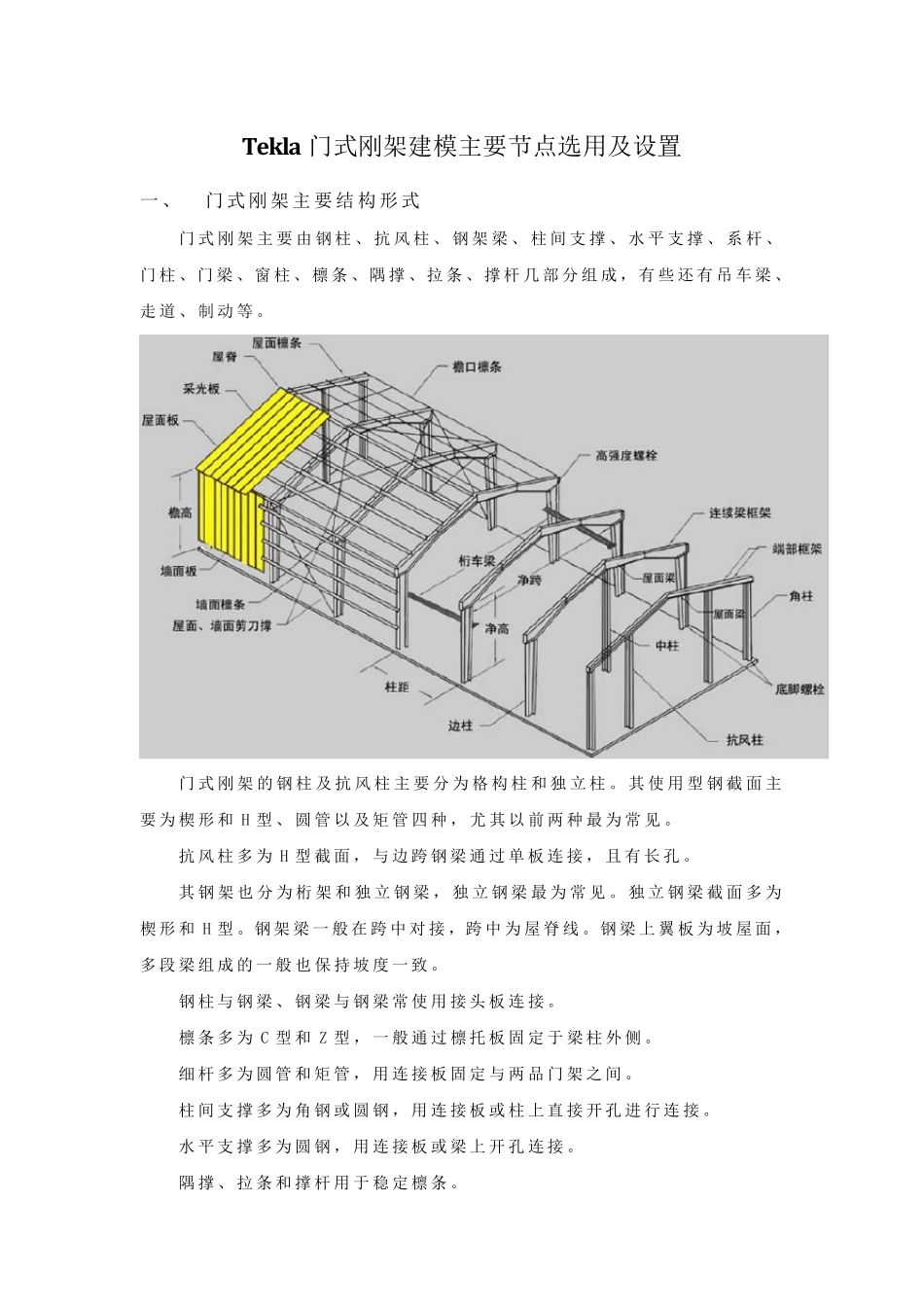

Tekla 门式刚架建模主要节点选用及设置 一、 门式刚架主要结 构 形 式 门式刚架主要由 钢 柱 、 抗 风 柱 、 钢 架梁 、 柱 间 支 撑 、 水 平 支 撑 、 系 杆 、门柱 、门梁 、窗 柱 、檩 条 、隅 撑 、拉 条 、撑 杆 几 部 分 组 成 ，有 些 还 有 吊 车 梁 、走 道 、 制 动 等 。 门式刚架的 钢 柱 及抗 风 柱 主要分 为 格 构 柱 和 独 立 柱 。 其 使 用型 钢 截 面 主要为 楔 形 和 H 型 、 圆 管 以 及矩 管 四 种 ， 尤 其 以 前 两 种 最 为 常 见 。 抗 风 柱 多 为 H 型 截 面 ， 与 边 跨 钢 梁 通 过 单 板 连 接 ， 且 有 长 孔 。 其 钢 架也 分 为 桁 架和 独 立 钢 梁 ， 独 立 钢 梁 最 为 常 见 。 独 立 钢 梁 截 面 多 为楔 形 和 H 型 。钢 架梁 一般 在 跨 中 对 接 ，跨 中 为 屋 脊 线 。钢 梁 上 翼 板 为 坡 屋 面 ，多 段 梁 组 成 的 一般 也 保 持 坡 度 一致 。 钢 柱 与 钢 梁 、 钢 梁 与 钢 梁 常 使 用接 头 板 连 接 。 檩 条 多 为 C 型 和 Z 型 ， 一般 通 过 檩 托 板 固 定 于 梁 柱 外 侧 。 细 杆 多 为 圆 管 和 矩 管 ， 用连 接 板 固 定 与 两 品 门架之 间 。 柱 间 支 撑 多 为 角 钢 或 圆 钢 ， 用连 接 板 或 柱 上 直 接 开 孔 进 行 连 接 。 水 平 支 撑 多 为 圆 钢 ， 用连 接 板 或 梁 上 开 孔 连 接 。 隅 撑 、 拉 条 和 撑 杆 用于 稳 定 檩 条 。 二、 柱 脚 节 点 钢 柱 底 板 主 要 选 用 底 板（ 1004）、底 板（ 1042）、加 劲 肋 底 板（ 1014）、美国 底 板 （ 1047）、 楔 形 柱 底 板 （ 1068）、 圆 形 底 板 （ 1052）。 以 美 国 底 板 （ 1047） 为 例 介 绍 设 置 。 1、 图 形 选 项 卡 里 设 置 柱 底 板 及 加 劲 肋 的 一 些 相 关 参 数 。 注 意 ： h 和 b 与 后 面 设 置 底 板 规 格 对 应 。 2、 零 件 选 项 卡 里 设 置 柱 底 板 零 件 规 格 、位 置 编 号 、材 料 、名...
