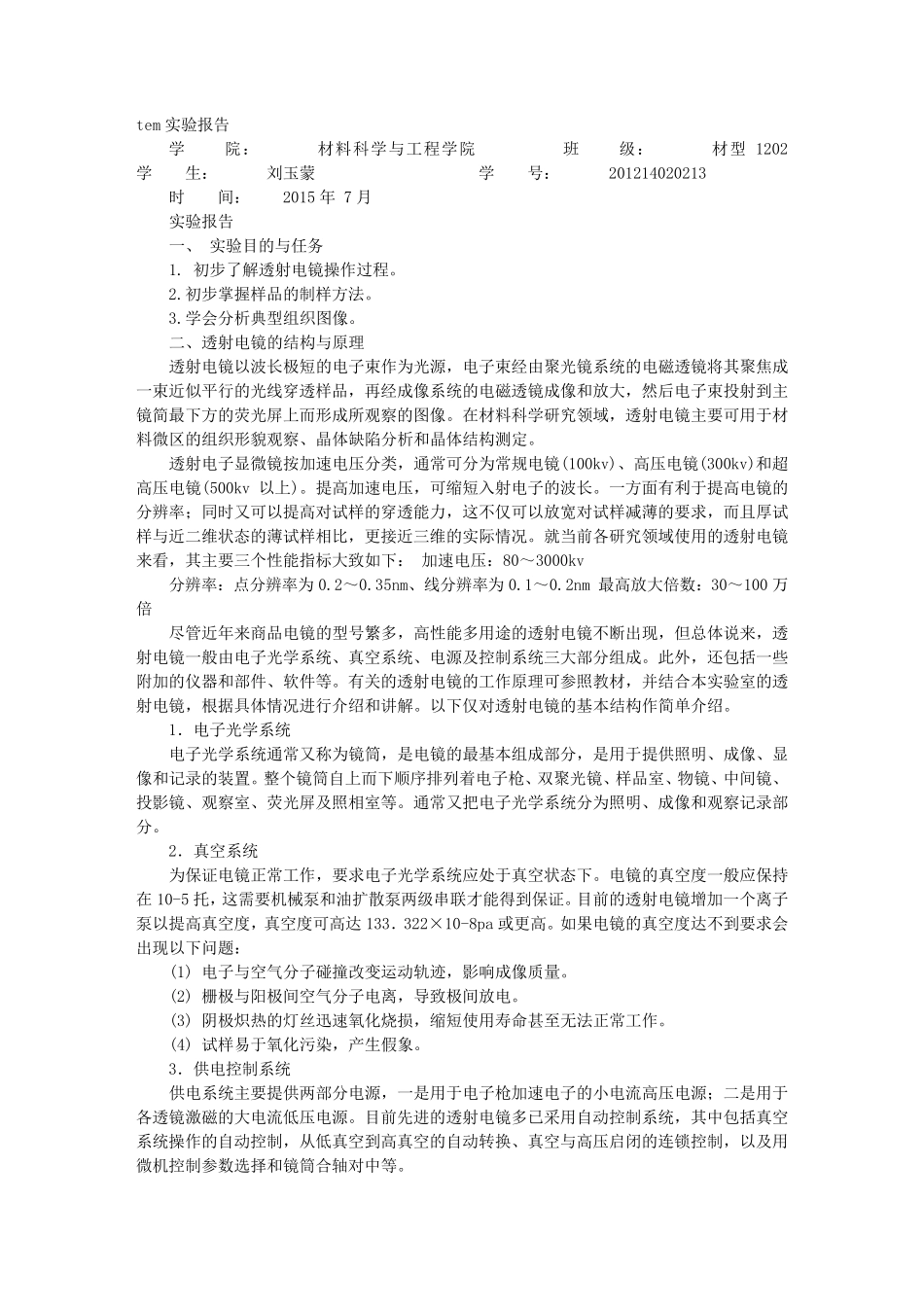

tem 实 验 报 告 学 院 ： 材 料 科 学 与 工 程 学 院 班 级 ： 材 型1202 学 生 ： 刘 玉 蒙 学 号 ： 201214020213 时 间 ： 2015 年 7 月 实 验 报 告 一 、 实 验 目 的 与 任 务 1. 初 步 了 解 透 射 电 镜 操 作 过 程 。 2.初 步 掌 握 样 品 的 制 样 方 法 。 3.学 会 分 析 典 型 组 织 图 像 。 二 、 透 射 电 镜 的 结 构 与 原 理 透 射 电 镜 以 波 长 极 短 的 电 子 束 作 为 光 源 ， 电 子 束 经 由 聚 光 镜 系 统 的 电 磁 透 镜 将 其 聚 焦 成一 束 近 似 平 行 的 光 线 穿 透 样 品 ， 再 经 成 像 系 统 的 电 磁 透 镜 成 像 和 放 大 ， 然 后 电 子 束 投 射 到 主镜 简 最 下 方 的 荧 光 屏 上 而 形 成 所 观 察 的 图 像 。 在 材 料 科 学 研 究 领 域 ， 透 射 电 镜 主 要 可 用 于 材料 微 区 的 组 织 形 貌 观 察 、 晶 体 缺 陷 分 析 和 晶 体 结 构 测 定 。 透 射 电 子 显微 镜 按加速电 压分 类， 通常可 分 为 常规电 镜 (100kv)、 高压电 镜 (300kv)和 超高压电 镜 (500kv 以 上 )。 提高加速电 压， 可 缩短 入射 电 子 的 波 长 。 一 方 面有利于 提高电 镜 的分 辨率；同时 又可 以 提高对试样 的 穿 透 能力， 这不仅可 以 放 宽对试样 减薄的 要 求， 而 且厚试样 与 近 二 维状态的 薄试样 相比， 更接近 三维的 实 际情况。 就当前各研 究 领 域 使用 的 透 射 电 镜来看， 其 主 要 三个性能指标大 致如下 ： 加速电 压： 80～3000kv 分 辨率： 点分 辨率为 0.2～0.35nm、 线 分 辨率为 0.1～0.2nm 最 高放 大 倍数： 30～100 万倍 尽管近 年 来商品 电 镜 的 型 号 繁多， 高性能多用 途的 透 射 电 镜 不断出现， 但总体 说来， 透射 电 镜 一 般由 电 子 光 学 系 统 、 真空系 统 、 电 源 及控制 系 统 三大 部分 组 成 。 此外， 还包括一 些附加的 仪器和 部件、 软件等。 有关的 透 射 电 镜 的 工 作 原 理 可 参照教材 ， 并结 合本实 验...
