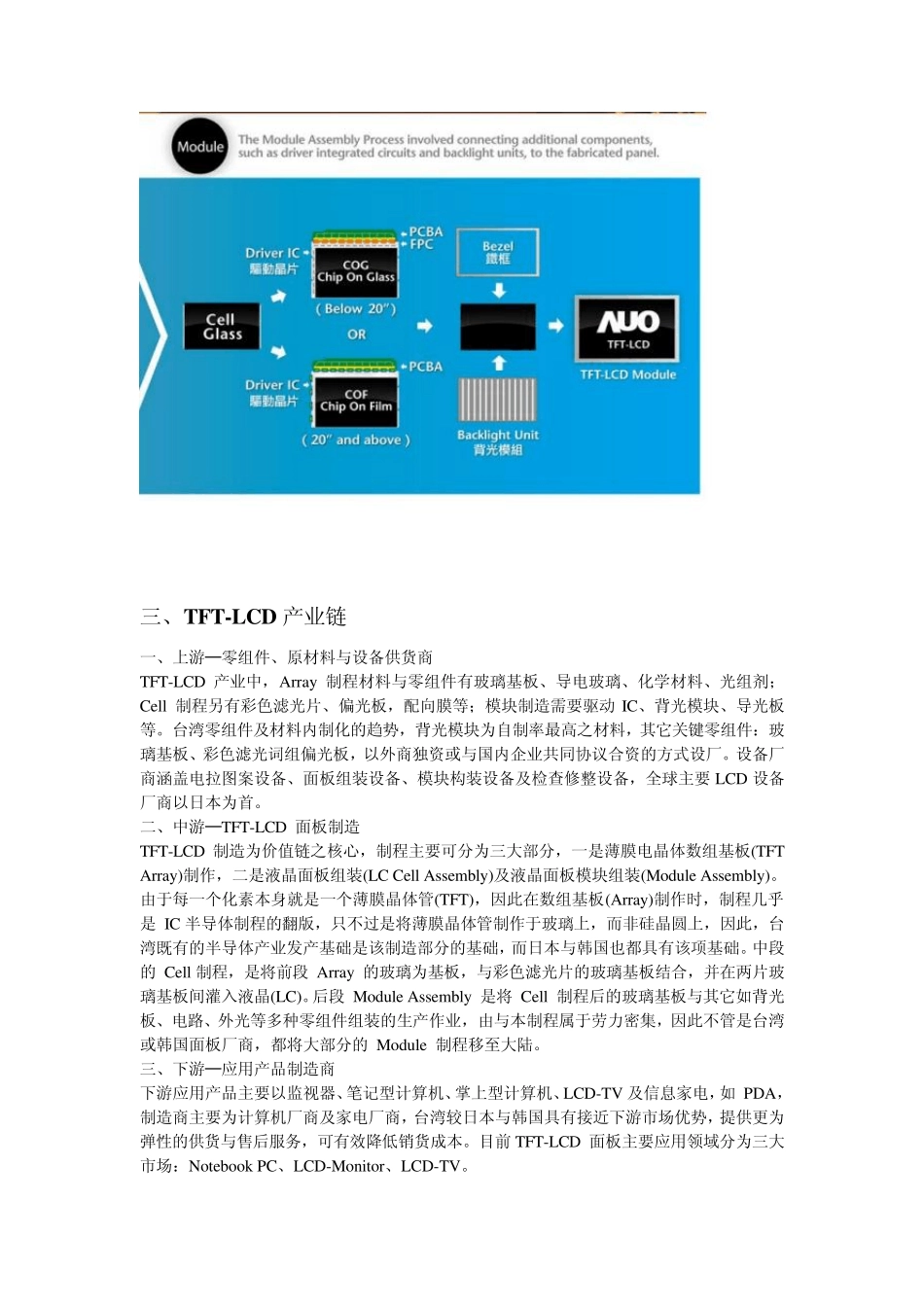

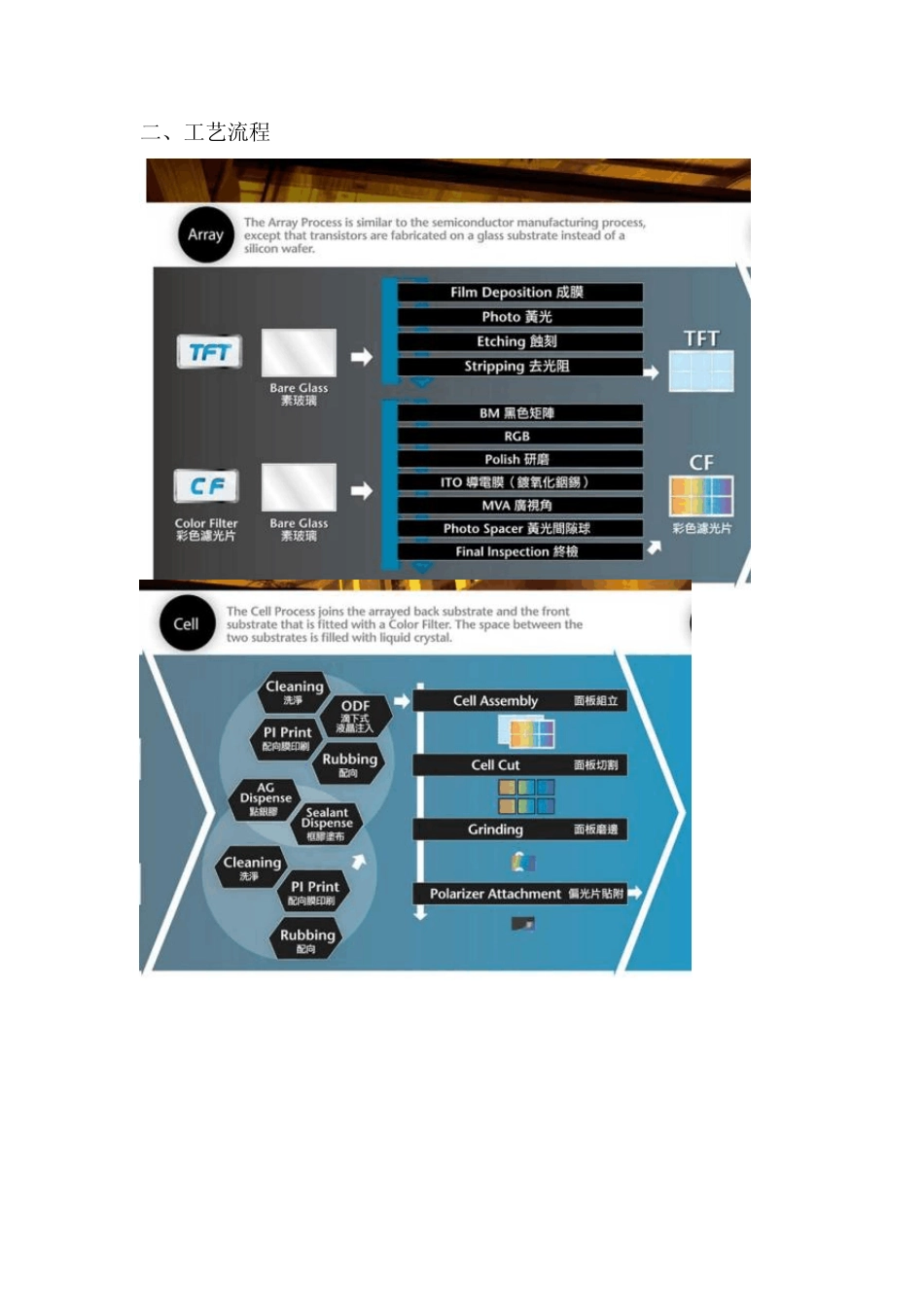

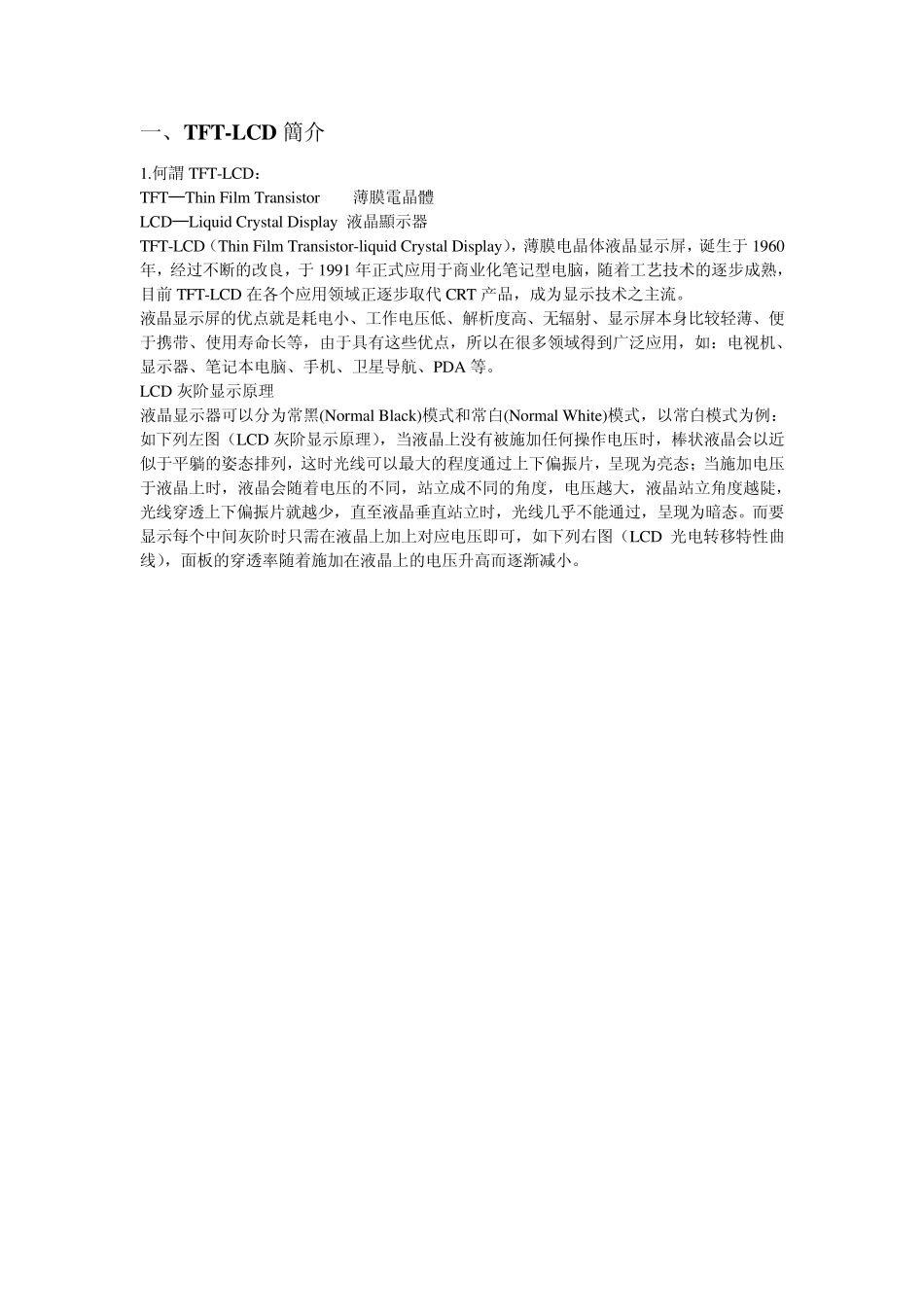

一、TFT-LCD 簡介 1.何謂TFT-LCD： TFT─Thin Film Transistor 薄膜電晶體 LCD─Liqu id Cry stal Display 液晶顯示器 TFT-LCD（Thin Film Transistor-liqu id Cry stal Display ），薄膜电晶体液晶显示屏，诞生于 1960年，经过不断的改良，于 1991 年正式应用于商业化笔记型电脑，随着工艺技术的逐步成熟，目前 TFT-LCD 在各个应用领域正逐步取代 CRT 产品，成为显示技术之主流。 液晶显示屏的优点就是耗电小、工作电压低、解析度高、无辐射、显示屏本身比较轻薄、便于携带、使用寿命长等，由于具有这些优点，所以在很多领域得到广泛应用，如：电视机、显示器、笔记本电脑、手机、卫星导航、PDA 等。 LCD 灰阶显示原理 液晶显示器可以分为常黑(Normal Black)模式和常白(Normal White)模式，以常白模式为例：如下列左图（LCD 灰阶显示原理），当液晶上没有被施加任何操作电压时，棒状液晶会以近似于平躺的姿态排列，这时光线可以最大的程度通过上下偏振片，呈现为亮态；当施加电压于液晶上时，液晶会随着电压的不同，站立成不同的角度，电压越大，液晶站立角度越陡，光线穿透上下偏振片就越少，直至液晶垂直站立时，光线几乎不能通过，呈现为暗态。而要显示每个中间灰阶时只需在液晶上加上对应电压即可，如下列右图（LCD 光电转移特性曲线），面板的穿透率随着施加在液晶上的电压升高而逐渐减小。 二、工艺流程 三、TFT-LCD 产业链 一、上游─零组件、原材料与设备供货商 TFT-LCD 产业中，Array 制程材料与零组件有玻璃基板、导电玻璃、化学材料、光组剂；Cell 制程另有彩色滤光片、偏光板，配向膜等；模块制造需要驱动 IC、背光模块、导光板等。台湾零组件及材料内制化的趋势，背光模块为自制率最高之材料，其它关键零组件：玻璃基板、彩色滤光词组偏光板，以外商独资或与国内企业共同协议合资的方式设厂。设备厂商涵盖电拉图案设备、面板组装设备、模块构装设备及检查修整设备，全球主要 LCD 设备厂商以日本为首。 二、中游─TFT-LCD 面板制造 TFT-LCD 制造为价值链之核心，制程主要可分为三大部分，一是薄膜电晶体数组基板(TFT Array )制作，二是液晶面板组装(LC Cell Assembly )及液晶面板模块组装(Modu le Assembly )。由于每一个化素本身就是一个薄膜晶体管(TFT)，因此在数组基板(Array )制作时，制程几乎是 IC 半导体制程的翻版，只不过是将薄膜晶体管制作于玻璃上，而非硅...
