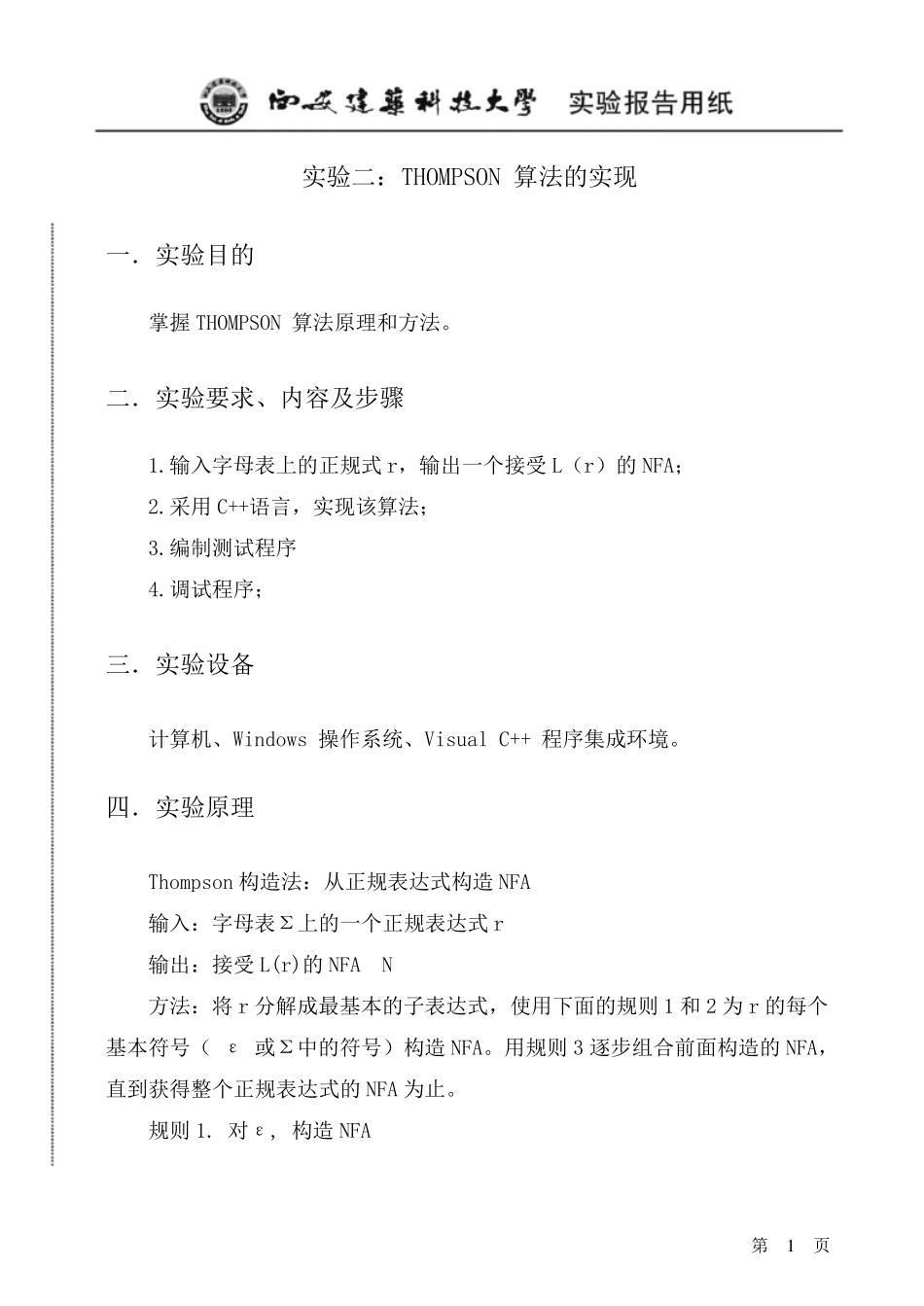

第 1 页 实验二:THOMPSON 算法的实现 一.实验目的 掌握THOMPSON 算法原理和方法。 二.实验要求、内容及步骤 1.输入字母表上的正规式r,输出一个接受L(r)的NFA; 2.采用C++语言,实现该算法; 3.编制测试程序 4.调试程序; 三.实验设备 计算机、Windows 操作系统、Visual C++ 程序集成环境。 四.实验原理 Thompson 构造法:从正规表达式构造NFA 输入:字母表Σ上的一个正规表达式r 输出:接受L(r)的NFA N 方法:将 r 分解成最基本的子表达式,使用下面的规则 1 和2 为 r 的每个基本符号( ε 或Σ中的符号)构造NFA。用规则 3 逐步组合前面构造的NFA,直到获得整个正规表达式的NFA 为止。 规则 1. 对ε, 构造NFA 第 2 页 这里 i 是新的开始状态,f 是新的接受状态。很明显这个NFA 识别{ε}。 规则2. 对于Σ中的每个符号 a,构造 NFA 同样,i 是新的开始状态, f 是新的接受状态。 这个NFA 识别 {a}。 规则3 . 如果 N(s) 和 N(t) 是正规表达式 s 和 t 的NFA,则: ①对于正规表达式 s | t, 可构造复合的NFA N(s|t): ②对于正规表达式 st, 可构造复合的NFA N(st): ③对于正规表达式 s*, 构造复合的NFA N(s*): 第 3 页 ④对于括起来的正规表达式 (s), 使用 N (s) 本身作为它的 NFA。 在构造过程中,每次构造的新状态都要赋予不同的名字。这样,任何NFA的两个状态都具有不同的名字。即使同一符号在 r 中出现多次,我们也要为该符号的每个实例创建一个独立的带有自己状态的 NFA。 第 4 页 五.程序设计框架 第 5 页 六.程序流程图 七.实验代码 核心代码如下: #ifndef THOMPSON_H #define THIMPSON_H #inclu de #inclu de #inclu de #inclu de u sing namespace std; 第 6 页 #define MAX 100 //节点,定义成结构体,便于以后扩展 struct state { string StateName; } ; //边 空转换符永'#'表示 struct edge { state StartState; state EndState; char TransSymbol; } ; //单元 struct cell { edge EdgeSet[MAX]; int EdgeCount; state StartState; state EndState; } ; //全局变量声明 //int EDGE_NUM = 0; int STATE_NUM = 0; //int CELL_NUM = 0; //函数声明 void input(string&); int check_legal(str...
