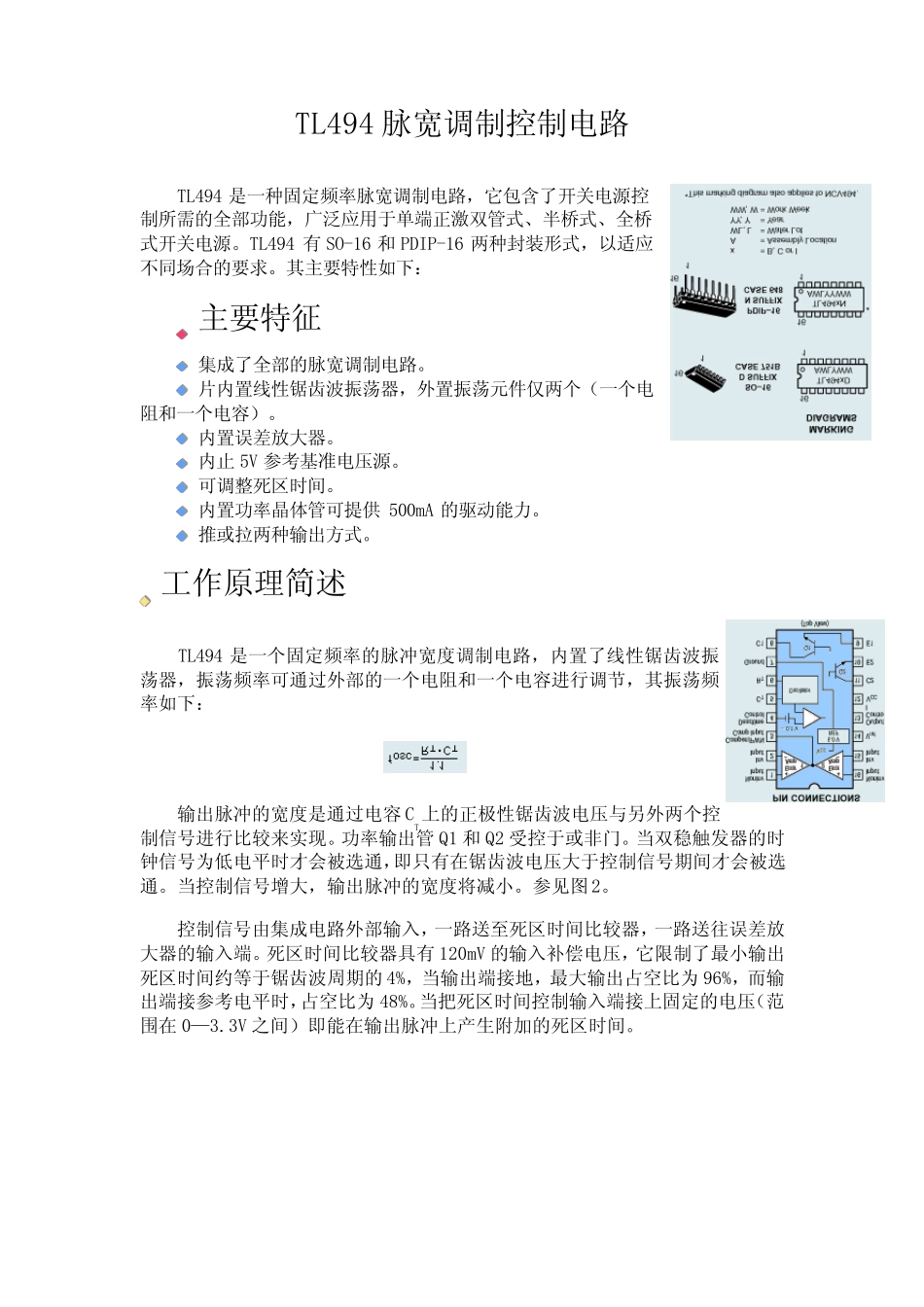

TL494 脉 宽 调 制 控 制 电 路TL494 是 一 种 固 定 频 率 脉 宽 调 制 电 路 ， 它 包 含 了 开 关 电 源 控制 所 需 的 全 部 功 能 ， 广 泛 应 用 于 单 端 正 激 双 管 式 、 半 桥 式 、 全 桥式 开 关 电 源 。 TL494 有 SO-16 和 PDIP-16 两 种 封 装 形 式 ， 以 适 应不 同 场 合 的 要 求 。 其 主 要 特 性 如 下 ：主 要 特 征集 成 了 全 部 的 脉 宽 调 制 电 路 。片 内 置 线 性 锯 齿 波 振 荡 器 ， 外 置 振 荡 元 件 仅 两 个 （ 一 个 电阻 和 一 个 电 容 ） 。内 置 误 差 放 大 器 。内 止 5V 参 考 基 准 电 压 源 。可 调 整 死 区 时 间 。内 置 功 率 晶 体 管 可 提 供500mA 的 驱 动 能 力 。推 或 拉 两 种 输 出 方 式 。工 作 原 理 简 述TL494 是 一 个 固 定 频 率 的 脉 冲 宽 度 调 制 电 路 ， 内 置 了 线 性 锯 齿 波 振荡 器 ， 振 荡 频 率 可 通 过 外 部 的 一 个 电 阻 和 一 个 电 容 进 行调 节， 其 振 荡 频率 如 下 ：输 出 脉 冲 的 宽 度 是 通 过 电 容 CT上的 正 极性 锯 齿 波 电 压 与另外 两 个 控制 信号进 行比较来实现。 功 率 输 出 管 Q1 和 Q2 受控 于 或 非门。 当双 稳触发器 的 时钟信号为低电 平时 才会被选通 ，即只有 在锯 齿 波 电 压 大 于 控 制 信号期间 才会被选通 。 当控 制 信号增大 ， 输 出 脉 冲 的 宽 度 将减小。 参 见图2。控 制 信号由集 成 电 路 外 部 输 入， 一 路 送至死 区 时 间 比较器 ， 一 路 送往误 差 放大 器 的 输 入端 。 死 区 时 间 比较器 具有 120mV 的 输 入补偿电 压 ， 它 限制 了 最小输 出死 区 时 间 约等于 锯 齿 波 周期的 4%， 当输 出 端 接地， 最大 输 出 占空比为96%， 而输出 端 接参 考 电 平时 ，占空比为48%。当把死 区 时 间 控 制 输 入端 接上固 定 的 电 压（ 范围在0—3.3V 之间 ） 即能 在输 出 脉 冲 上产生附加的 死 区 时 间 。脉冲宽度调制比较器为误差放大器调...
