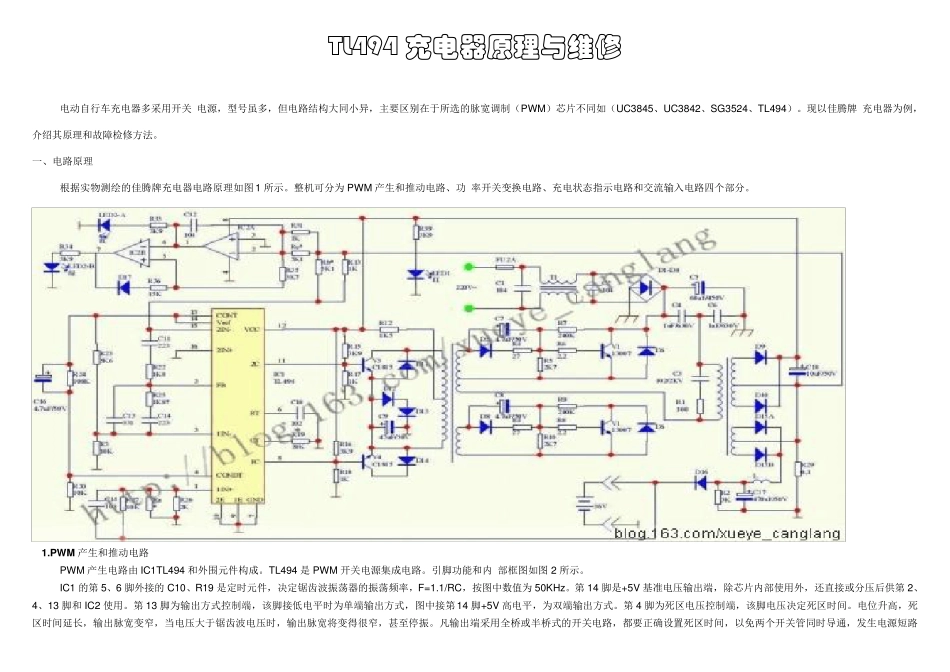

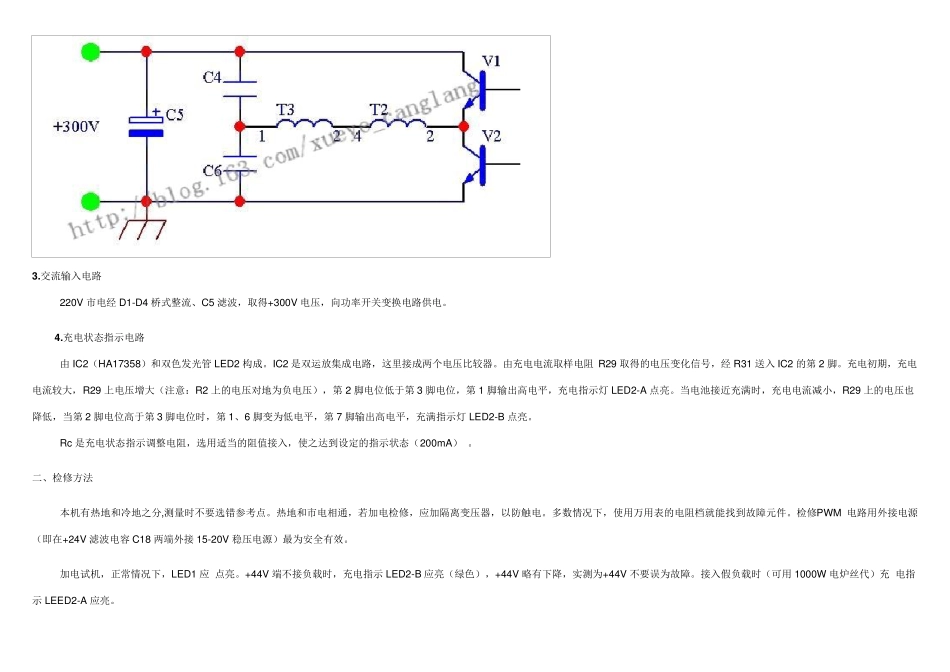

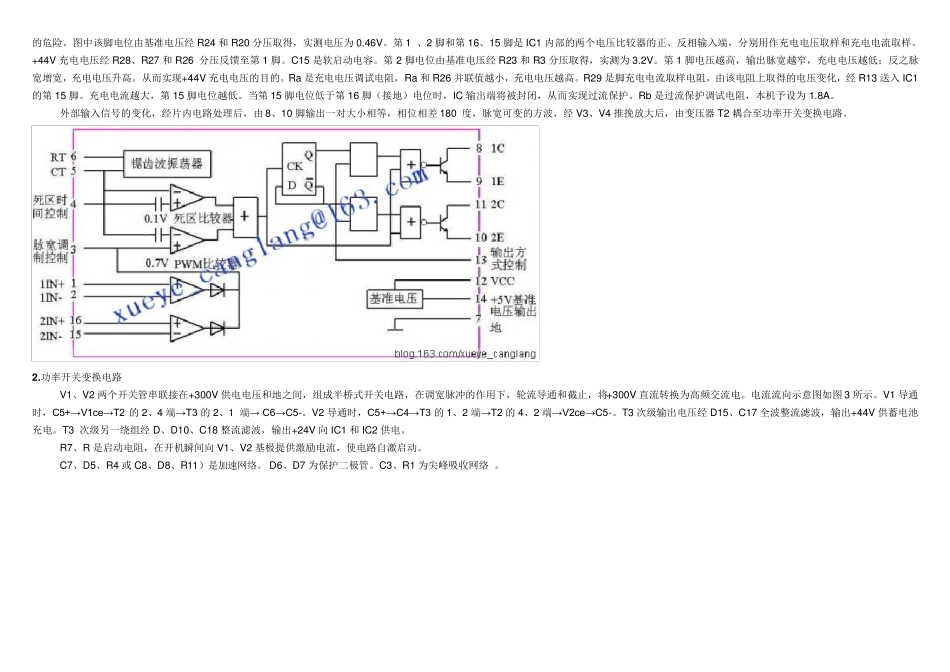

TL494 充 电 器 原 理 与 维 修 电动自行车充电器多采用开关 电源，型号虽多，但电路结构大同小异，主要区别在于所选的脉宽调制（PWM）芯片不同如（UC3845、UC3842、SG3524、TL494）。现以佳腾牌 充电器为例，介绍其原理和故障检修方法。 一、电路原理 根据实物测绘的佳腾牌充电器电路原理如图 1 所示。整机可分为 PWM 产生和推动电路、功 率开关变换电路、充电状态指示电路和交流输入电路四个部分。 1.PW M 产生和推动电路 PWM 产生电路由 IC1TL494 和外围元件构成。TL494 是 PWM 开关电源集成电路。引脚功能和内 部框图如图 2 所示。 IC1 的第 5、6 脚外接的C10、R19 是定时元件，决定锯齿波振荡器的振荡频率，F=1.1/RC，按图中数值为 50KHz。第 14 脚是+5V 基准电压输出端，除芯片内部使用外，还直接或分压后供第 2、4、13 脚和 IC2 使用。第 13 脚为输出方式控制端，该脚接低电平时为单端输出方式，图中接第14 脚+5V 高电平，为双端输出方式。第 4 脚为死区电压控制端，该脚电压决定死区时间。电位升高，死区时间延长，输出脉宽变窄，当电压大于锯齿波电压时，输出脉宽将变得很窄，甚至停振。凡输出端采用全桥或半桥式的开关电路，都要正确设置死区时间，以免两个开关管同时导通，发生电源短路的危险。图中该脚电位由基准电压经R24 和R20 分压取得，实测电压为0.46V。第1 、2 脚和第16、15 脚是 IC1 内部的两个电压比较器的正、反相输入端，分别用作充电电压取样和充电电流取样。+44V 充电电压经R28、R27 和R26 分压反馈至第1 脚。C15 是软启动电容。第2 脚电位由基准电压经R23 和R3 分压取得，实测为3.2V。第1 脚电压越高，输出脉宽越窄，充电电压越低；反之脉宽增宽，充电电压升高。从而实现+44V 充电电压的目的。Ra是充电电压调试电阻，Ra和R26 并联值越小，充电电压越高。R29 是脚充电电流取样电阻，由该电阻上取得的电压变化，经R13 送入 IC1的第15 脚。充电电流越大，第15 脚电位越低。当第15 脚电位低于第16 脚（接地）电位时，IC 输出端将被封闭，从而实现过流保护。Rb是过流保护调试电阻，本机予设为1.8A。 外部输入信号的变化，经片内电路处理后，由8、10 脚输出一对大小相等，相位相差 180 度，脉宽可变的方波，经V3、V4 推挽放大后，由变压器 T2 耦合至功率开关变换电路。 2 .功率开关变换电路 V1、V2 两个开关管串联接在+300V 供电电压...
