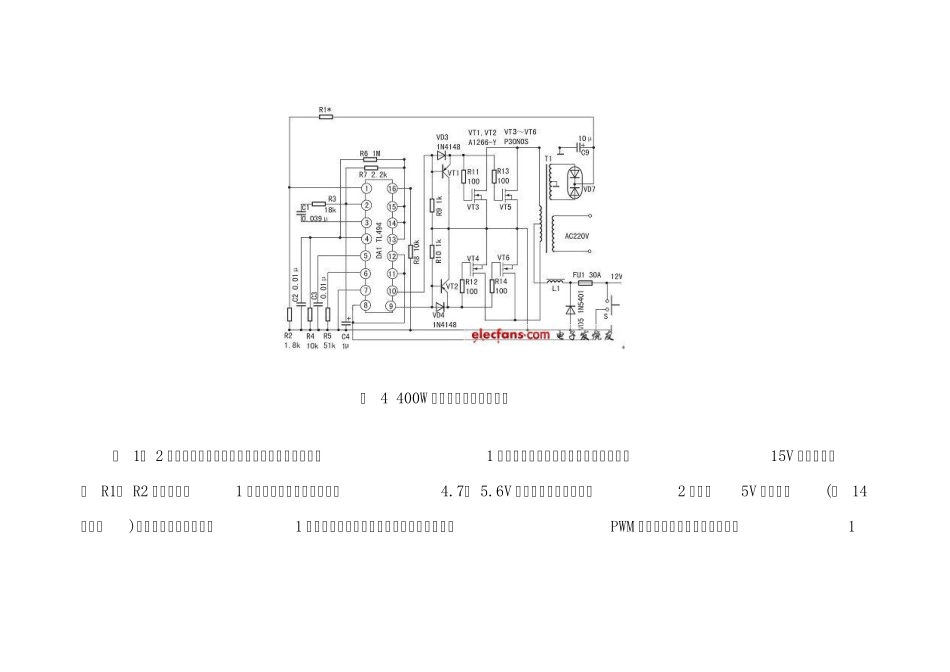

TL494 的标准应用参数 - 大功率逆变器电路设计过程详解 TL494 的标准应用参数：Vcc(第 12 脚 )为 7～ 40V， Vcc1(第 8 脚 )、 Vcc2(第 11 脚 )为 40V， Ic1、 Ic2 为 200mA， RT取值范围1.8～ 500kΩ ， CT 取值范围4700pF～ 10μ F，最高振荡频率(fOSC)≤ 300kHz 图 4 为外刊介绍的利用TL494 组成的400W 大功率稳压逆变器电路。它激式变换部分采用TL494，VT1、VT2、VD3、VD4 构成灌电流驱动电路，驱动两路各两只60V/30A 的 MOS FET 开关管。如需提高输出功率，每路可采用3～ 4 只开关管并联应用，电路不变。TL494 在该逆变器中的应用方法如下： 图 4 400W 大功率稳压逆变器电路 第 1、 2 脚构成稳压取样、误差放大系统，正相输入端1 脚输入逆变器次级取样绕组整流输出的15V 直流电压，经 R1、 R2 分压，使第1 脚在逆变器正常工作时有近4.7～ 5.6V 取样电压。反相输入端2 脚输入5V 基准电压(由 14脚输出)。当输出电压降低时，1 脚电压降低，误差放大器输出低电平，通过PWM 电路使输出电压升高。正常时1脚电压值为5.4V， 2 脚电压值为5V， 3 脚电压值为0.06V。此时输出AC 电压为235V(方波电压)。第4 脚外接R6、R4、 C2 设定死区时间。正常电压值为0.01V。第5、 6 脚外接CT、 RT 设定振荡器三角波频率为100Hz。正常时5 脚电压值为1.75V， 6 脚电压值为3.73V。 第 7 脚为共地。第 8、 11 脚为内部驱动输出三极管集电极，第 12 脚为TL494前级供电端，此三端通过开关S 控制TL494 的启动/停止，作为逆变器的控制开关。当S1 关断时，TL494 无输出脉冲，因此开关管VT4～ VT6 无任何电流。S1 接通时，此三脚电压值为蓄电池的正极电压。第9、 10 脚为内部驱动级三极管发射极，输出两路时序不同的正脉冲。正常时电压值为1.8V。第13、 14、 15 脚其中14 脚输出5V 基准电压，使 13 脚有5V 高电平，控制门电路，触发器输出两路驱动脉冲，用于推挽开关电路。第15 脚外接5V 电压，构成误差放大器反相输入基准电压，以使同相输入端16 脚构成高电平保护输入端。此接法中，当第16 脚输入大于5V 的高电平时，可通过稳压作用降低输出电压，或关断驱动脉冲而实现保护。在它激逆变器中输出超压的可能性几乎没有，故该电路中第16 脚未用，由电阻R8 接地。 该 逆变器采用容量为400VA 的工频变压器，铁芯采用45× 60mm2 的硅钢片。初级绕组采用直径1....
