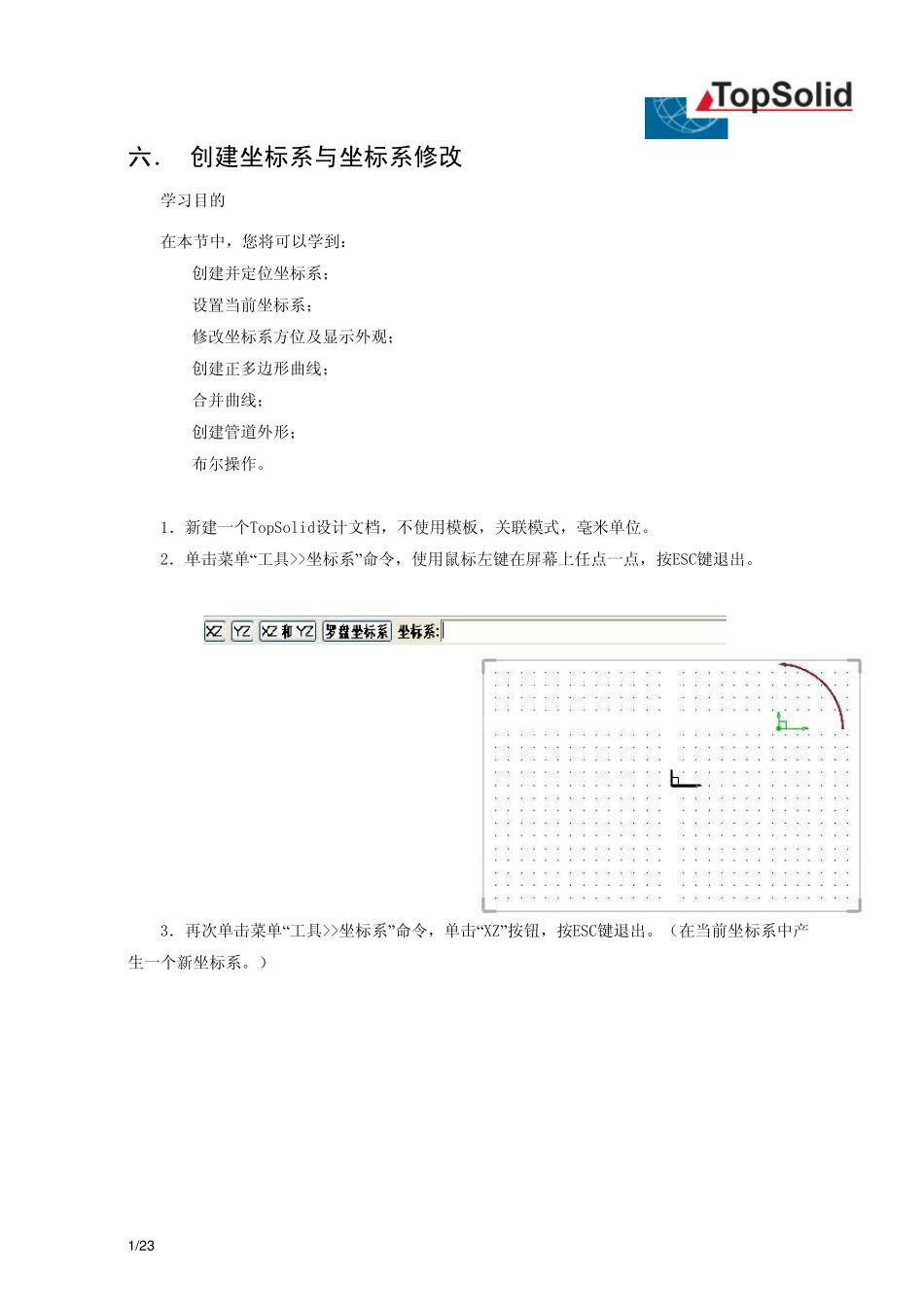

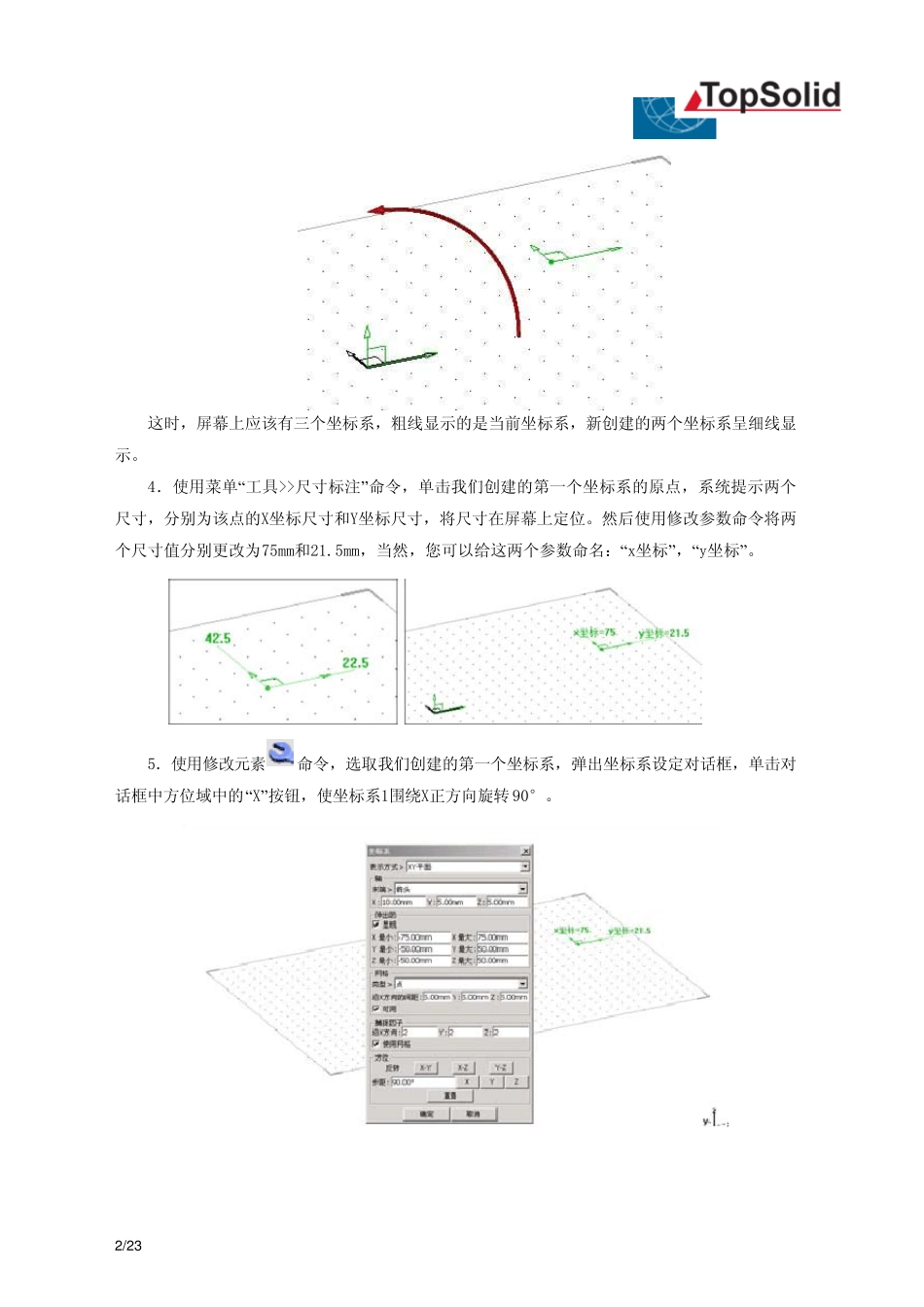

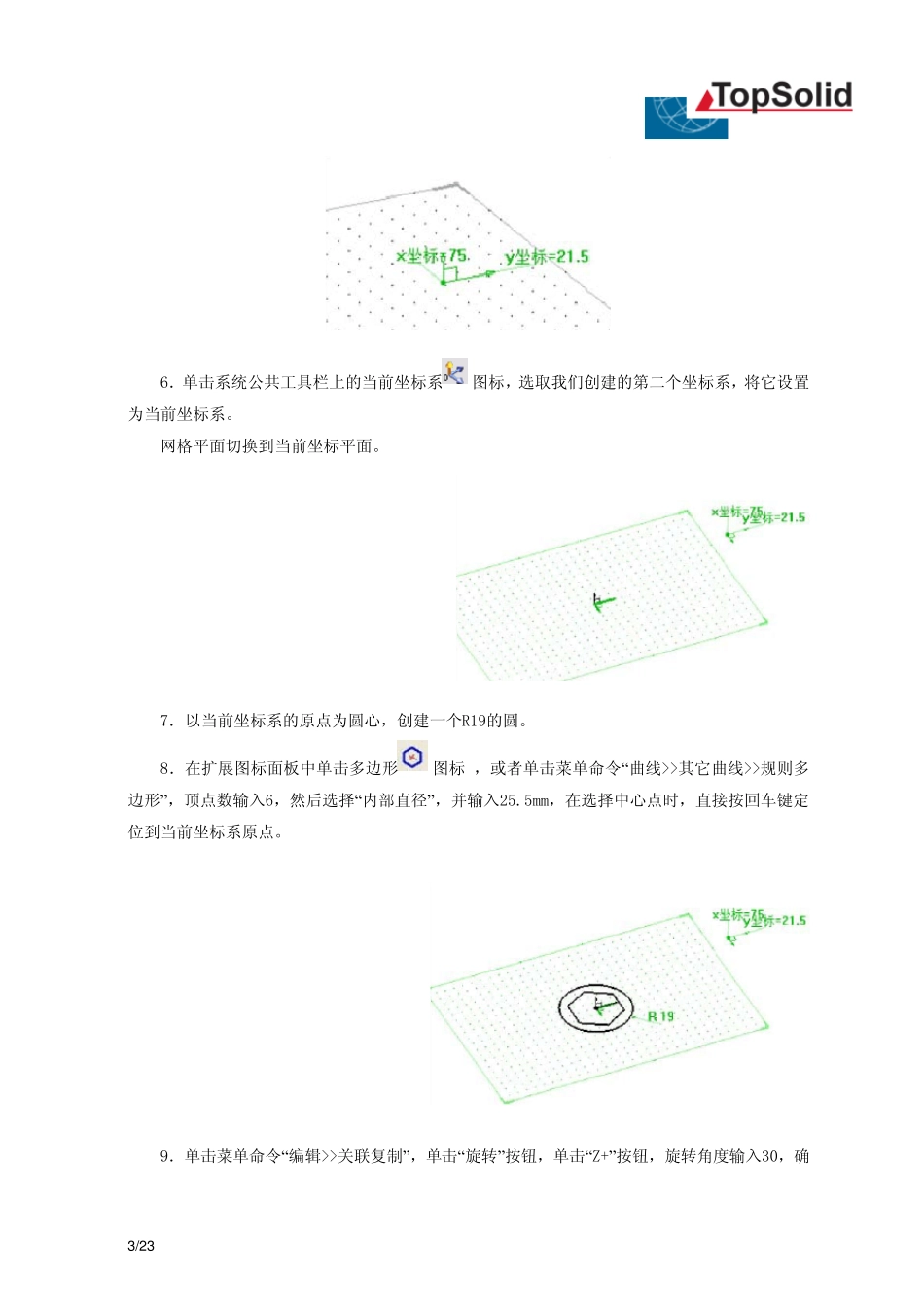

1 /2 3 六． 创建坐标系与坐标系修改 学习目的 在本节中，您将可以学到： 创建并定位坐标系； 设置当前坐标系； 修改坐标系方位及显示外观； 创建正多边形曲线； 合并曲线； 创建管道外形； 布尔操作。 1．新建一个TopSolid设计文档，不使用模板，关联模式，毫米单位。 2．单击菜单“工具>>坐标系”命令，使用鼠标左键在屏幕上任点一点，按ESC键退出。 3．再次单击菜单“工具>>坐标系”命令，单击“XZ”按钮，按ESC键退出。（在当前坐标系中产生一个新坐标系。） 2 /2 3 这时，屏幕上应该有三个坐标系，粗线显示的是当前坐标系，新创建的两个坐标系呈细线显示。 4．使用菜单“工具>>尺寸标注”命令，单击我们创建的第一个坐标系的原点，系统提示两个尺寸，分别为该点的X坐标尺寸和Y坐标尺寸，将尺寸在屏幕上定位。然后使用修改参数命令将两个尺寸值分别更改为75mm和21.5mm，当然，您可以给这两个参数命名：“x坐标”，“y坐标”。 5．使用修改元素命令，选取我们创建的第一个坐标系，弹出坐标系设定对话框，单击对话框中方位域中的“X”按钮，使坐标系1围绕X正方向旋转90°。 3 /2 3 6．单击系统公共工具栏上的当前坐标系图标，选取我们创建的第二个坐标系，将它设置为当前坐标系。 网格平面切换到当前坐标平面。 7．以当前坐标系的原点为圆心，创建一个R19的圆。 8．在扩展图标面板中单击多边形图标 ，或者单击菜单命令“曲线>>其它曲线>>规则多边形”，顶点数输入6，然后选择“内部直径”，并输入25.5mm，在选择中心点时，直接按回车键定位到当前坐标系原点。 9．单击菜单命令“编辑>>关联复制”，单击“旋转”按钮，单击“Z+”按钮，旋转角度输入30，确 4 /2 3 认“遵循=已存在的操作”，选取正六边形作为要复制的元素。 10．选择曲线合并图标 ，或者单击菜单命令“曲线>>合并”，第一条曲线选择其中一条正六边形（注意系统提示的“单击要保留的部分”），第二条曲线选择另一条正六边形 11．绘制下图所示的基准线。 12．使用轮廓命令,选择矩形，绘制如下图所示矩形，然后使用曲线合并命令将星型轮廓与矩形合并。 5 /2 3 13．使用“曲线>>等距轮廓”命令，绘制圆的等距曲线，方向向内，等距值为2mm。 14．使用当前坐标系图标,设置创建的坐标系1为当前坐标系，并在上面创建一个R12.5的圆。 然后单击轮廓命令图标，在提示栏中选择“矩形”按钮，在圆的内部任意绘制一矩形，单击“自动标注尺寸”按钮...
