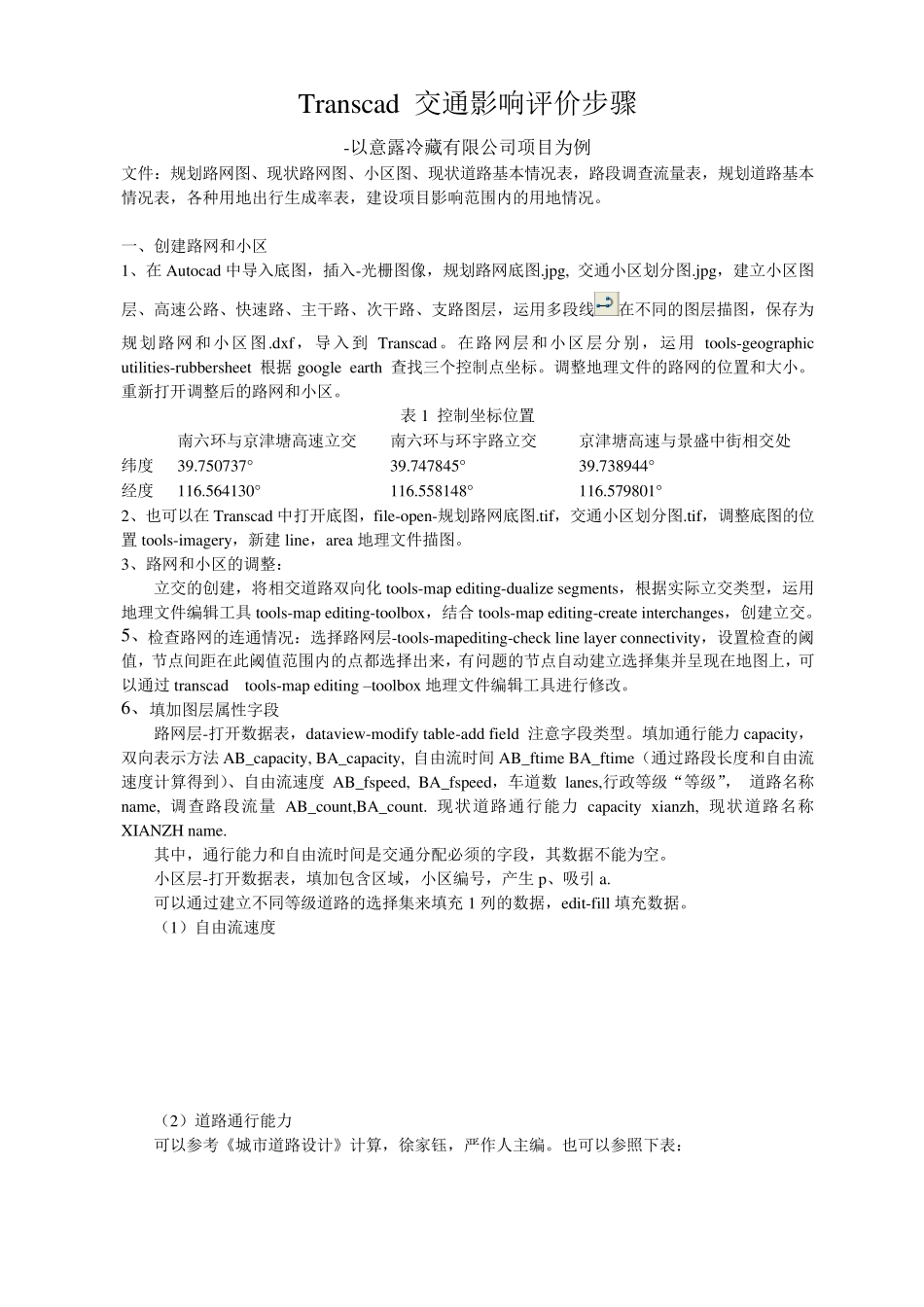

Transcad 交通影响评价步骤 -以意露冷藏有限公司项目为例 文件：规划路网图、现状路网图、小区图、现状道路基本情况表，路段调查流量表，规划道路基本情况表，各种用地出行生成率表，建设项目影响范围内的用地情况。 一、创建路网和小区 1、在 Autocad 中导入底图，插入-光栅图像，规划路网底图.jpg, 交通小区划分图.jpg，建立小区图层、高速公路、快速路、主干路、次干路、支路图层，运用多段线在不同的图层描图，保存为规划路网和小区图.dxf，导入到 Transcad。在路网层和小区层分别，运用 tools-geographic utilities-rubbersheet 根据 google earth 查找三个控制点坐标。调整地理文件的路网的位置和大小。重新打开调整后的路网和小区。 表 1 控制坐标位置 南六环与京津塘高速立交 南六环与环宇路立交 京津塘高速与景盛中街相交处 纬度 39.750737° 39.747845° 39.738944° 经度 116.564130° 116.558148° 116.579801° 2、也可以在 Transcad 中打开底图，file-open-规划路网底图.tif，交通小区划分图.tif，调整底图的位置 tools-imagery，新建 line，area 地理文件描图。 3、路网和小区的调整： 立交的创建，将相交道路双向化tools-map editing-dualize segments，根据实际立交类型，运用地理文件编辑工具tools-map editing-toolbox，结合tools-map editing-create interchanges，创建立交。 5、检查路网的连通情况：选择路网层-tools-mapediting-check line layer connectivity，设置检查的阈值，节点间距在此阈值范围内的点都选择出来，有问题的节点自动建立选择集并呈现在地图上，可以通过transcad tools-map editing –toolbox 地理文件编辑工具进行修改。 6、填加图层属性字段 路网层-打开数据表，dataview-modify table-add field 注意字段类型。填加通行能力capacity，双向表示方法AB_capacity, BA_capacity, 自由流时间AB_ftime BA_ftime（通过路段长度和自由流速度计算得到）、自由流速度AB_fspeed, BA_fspeed，车道数lanes,行政等级“等级”， 道路名称name, 调查路段流量 AB_count,BA_count. 现状道路通行能力capacity xianzh, 现状道路名称XIANZH name. 其中，通行能力和自由流时间是交通分配必须的字段，其数据不能为空。 小区层-打开数据表，填加包含区域，小区编号，产生 p、吸引 a. 可以通过建立不同等级道路的选择集来填充 1 列的数据，edit-fil...
