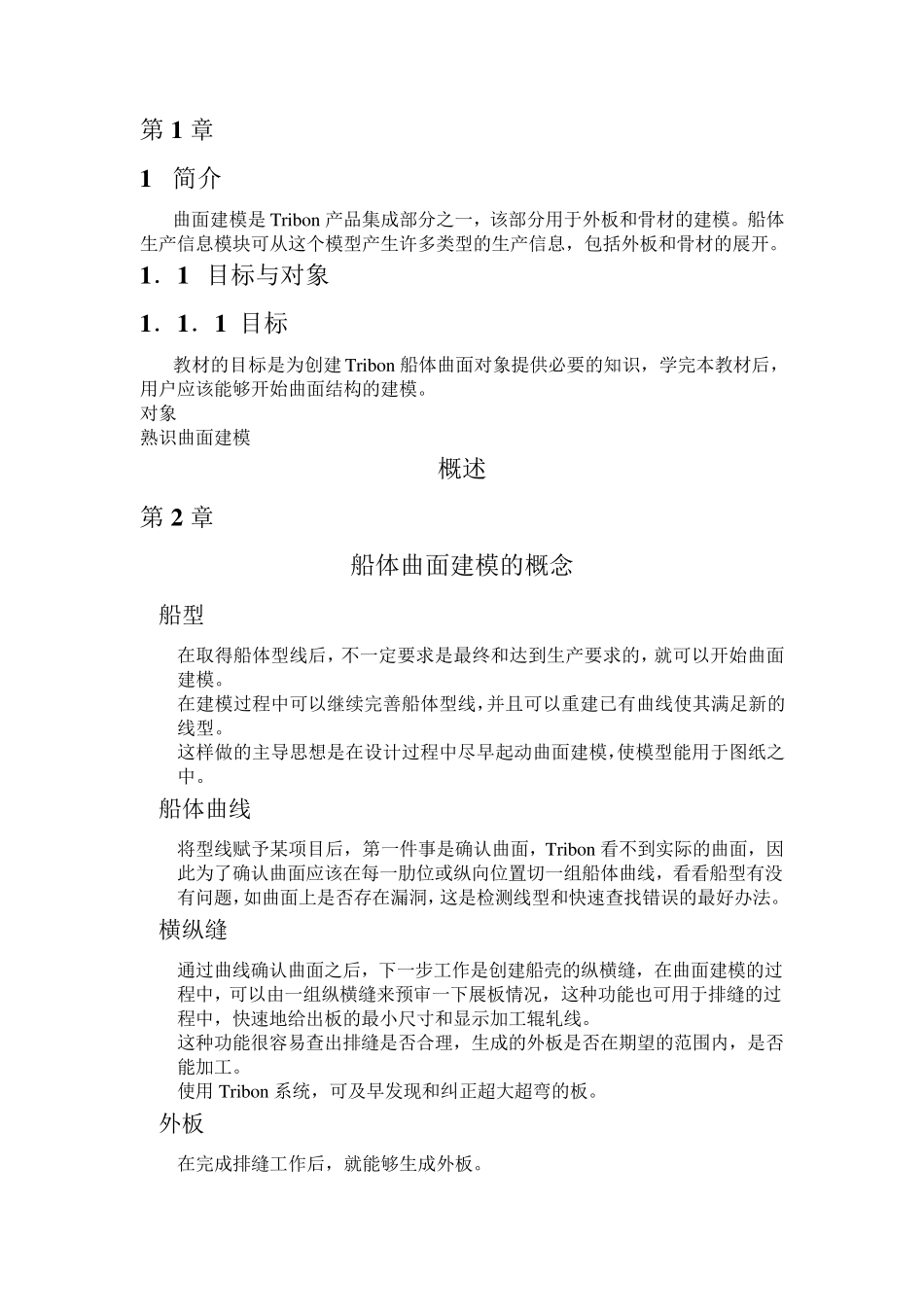

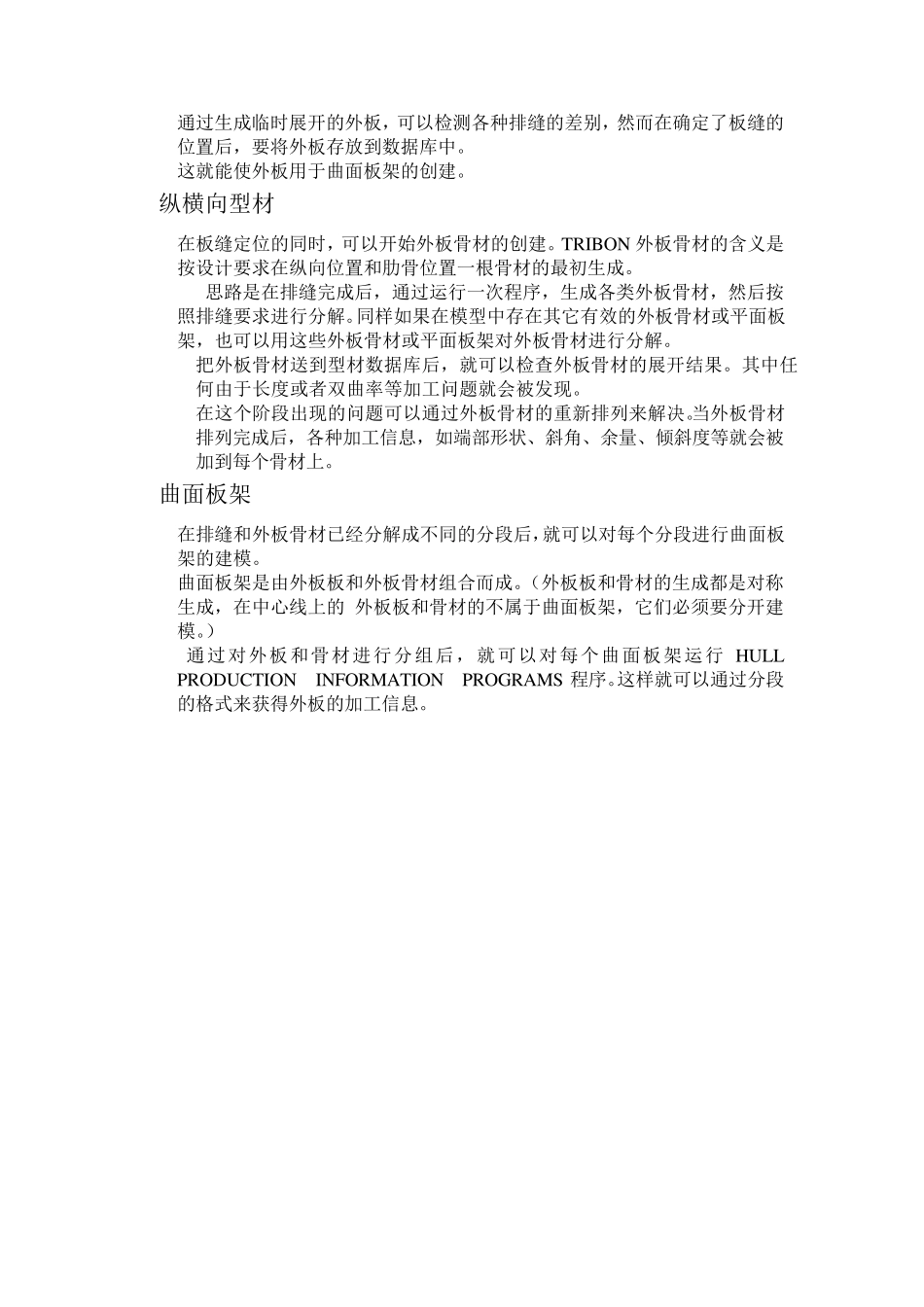

第1 章 1 简介 曲面建模是Tribon 产品集成部分之一，该部分用于外板和骨材的建模。船体生产信息模块可从这个模型产生许多类型的生产信息，包括外板和骨材的展开。 1 ．1 目标与对象 1 ．1 ．1 目标 教材的目标是为创建Tribon 船体曲面对象提供必要的知识，学完本教材后，用户应该能够开始曲面结构的建模。 对象 熟识曲面建模 概述 第2 章 船体曲面建模的概念 船型 在取得船体型线后，不一定要求是最终和达到生产要求的，就可以开始曲面建模。 在建模过程中可以继续完善船体型线，并且可以重建已有曲线使其满足新的线型。 这样做的主导思想是在设计过程中尽早起动曲面建模，使模型能用于图纸之中。 船体曲线 将型线赋予某项目后，第一件事是确认曲面，Tribon 看不到实际的曲面，因此为了确认曲面应该在每一肋位或纵向位置切一组船体曲线，看看船型有没有问题，如曲面上是否存在漏洞，这是检测线型和快速查找错误的最好办法。 横纵缝 通过曲线确认曲面之后，下一步工作是创建船壳的纵横缝，在曲面建模的过程中，可以由一组纵横缝来预审一下展板情况，这种功能也可用于排缝的过程中，快速地给出板的最小尺寸和显示加工辊轧线。 这种功能很容易查出排缝是否合理，生成的外板是否在期望的范围内，是否能加工。 使用Tribon 系统，可及早发现和纠正超大超弯的板。 外板 在完成排缝工作后，就能够生成外板。 通过生成临时展开的外板，可以检测各种排缝的差别，然而在确定了板缝的位置后，要将外板存放到数据库中。 这就能使外板用于曲面板架的创建。 纵横向型材 在板缝定位的同时，可以开始外板骨材的创建。TRIBON 外板骨材的含义是按设计要求在纵向位置和肋骨位置一根骨材的最初生成。 思路是在排缝完成后，通过运行一次程序，生成各类外板骨材，然后按照排缝要求进行分解。同样如果在模型中存在其它有效的外板骨材或平面板架，也可以用这些外板骨材或平面板架对外板骨材进行分解。 把外板骨材送到型材数据库后，就可以检查外板骨材的展开结果。其中任何由于长度或者双曲率等加工问题就会被发现。 在这个阶段出现的问题可以通过外板骨材的重新排列来解决。当外板骨材排列完成后，各种加工信息，如端部形状、斜角、余量、倾斜度等就会被加到每个骨材上。 曲面板架 在排缝和外板骨材已经分解成不同的分段后，就可以对每个分段进行曲面板架的建模。 曲面板架是由外板板和外板骨材组合而成。（外板板和骨材的生...
