TriStation1131组态作业指导书VIP免费

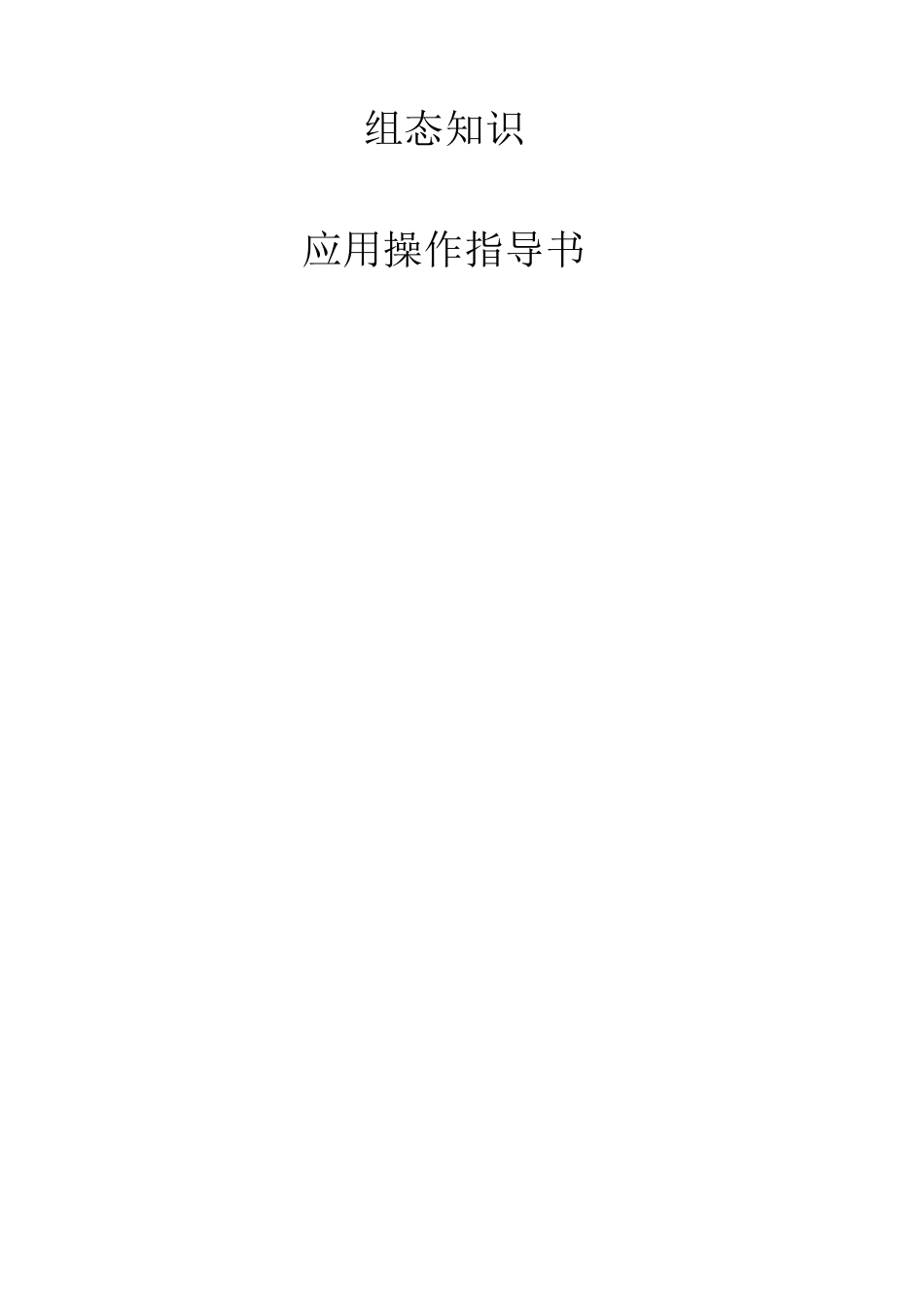

TriStation1131组态作业指导书_第1页
1/35
TriStation1131组态作业指导书_第2页
2/35
TriStation1131组态作业指导书_第3页
3/35
组态知识 应用操作指导书 一、 硬件组态 1 创建系统(创建工作平台) 方法一:由双击快捷键,进入以下画面。 方法二:由开始/所有应用程序/Triconex /TriStation 1131 进入。 进入以下画面,按File/New Project 按钮。 选择你要创建的系统,按OK 按钮。 给出文件路径,起文件名,按保存按钮。 形成 1 1 3 1 的数据库。 2 硬件组态 进入控制面板 A 机架组态: 更换主处理器: 双击现有的主处理器,弹出画面如下: 按Replace MPs钮,弹出画面如下: 选中3008,按OK。出现画面如下: 置换成功。 组态通讯卡 1、将 NCM4329 卡件由 C1 移出,见下图,按 Remove 按钮。 如:安装在 C1S7,则选中此槽位。 按插入按钮,选4329,按O K 按钮。 见下图: 按Setu p 按钮,见下图:填入正确的IP 地址如下。 2、EICM 组态: 双击 COM 槽位,见下图。 选中 4119A,按 OK。 按Setu p 按钮,对端口1----5 进行配置。 3、如何增加机架 按Add 后,选需要的机架按OK 键完成。 4 、项目选项 弹出画面如下: 激活注释及颜色。 在注释及颜色处打勾。 按确定按钮。 颜色选择。 5 、内存分配 二、 软件 1、 创建点名 在 Tagname 处,填写仪表位号,选择数据类型。 选择点的类型。 2、 创建程序 按 O K 键结束。 填加属性: 在允许颜色变化处打勾。 按确定按钮。 3 、 选择逻辑图的规格 4 、 1 1 3 1 选项 5、 加注释 a. 给个别变量加注释 b . 给整个项目点名加注释 6、 做一个三去二逻辑,并转换成功能块。 a. 逻辑: b. 功能块的制作: 三、 SOE 功能: 1、 SOE 启动程序 2、 SOE 的配置: 按应用按钮。 3、 填写进 SOE 的点。 4、 如何查看 SOE 四、 诊断面板
