TSL200双轴搅拌机说明书VIP免费

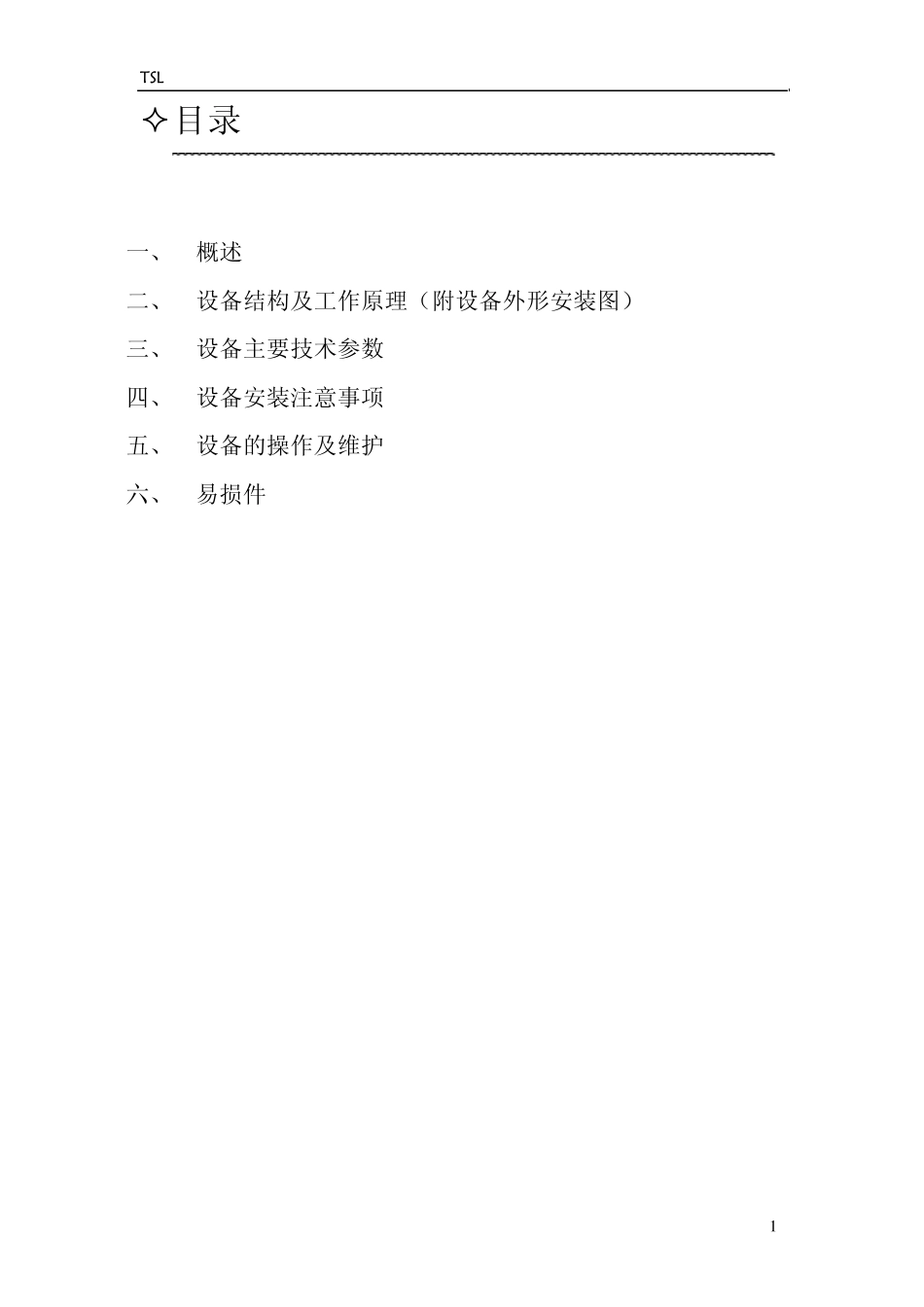

T SL 型双轴湿式搅拌机使用维护说明书 1  目录 一、 概述 二、 设备结构及工作原理（附设备外形安装图） 三、 设备主要技术参数 四、 设备安装注意事项 五、 设备的操作及维护 六、 易损件 T SL 型双轴湿式搅拌机使用维护说明书 2 一、 概述 双轴湿式搅拌机是通过二组带有螺旋叶片的轴相对转动，加水对粉状物料进行喷湿搅拌输送，使粉状物料达到可控湿度，此设备主要适用于火电站干灰库，电除尘下，作为干灰处理外运的设备。 二、 设备的构造及工作原理（参见设备外形安装图） 双轴湿式搅拌机主要由以下部分组成： 1、 主电机及摆线针轮减速机（传动机械）； 2、 对啮合传动齿轮； 3、 前后止推轴承组件； 4、 主、被动螺旋搅拌轴； 5、 槽体； 6、 加湿器； 7、 进出料口； 8、 底座架； 其工作原理：当干粉状物料由给料机定量通过进料口均匀进入槽体后，动力传动机械带动装有多组叶片的螺旋形主轴转动，通过对啮合传动齿轮带动被动螺旋轴与主轴作等速相对转动，从而使物料被搅和和并推进至槽体加湿段，在物料被推进至加湿段后，加湿器自动对干灰物料进行喷湿，进而至槽体后搅拌段进行充分搅和，当干灰物料达到可控湿度后由出料口卸出，进入下一道工序或装车外运。 T SL 型双轴湿式搅拌机使用维护说明书 3 三、 设备主要技术参数： 1、螺旋直径： Φ 950 mm 2、出 力： 200 t/h 3、主轴转速： 55 r/min 4、配用减速机型号： BWY37-46A-17.5 5、配用电动机型号： Y250M-6 37KW；6P；380V；50HZ 6、加湿器水压要求： 0.4～0.6Mpa 7、含 水 率： 15%～20% 8、设备总重： 9150㎏ 四、 设备的安装注意事项： 1、 本设备一般为平装（或称卧装），一般倾斜度不得大于 15。，如有特殊要求，应预先与我厂联系。 2、 本设备底座架应坐落于基础上，基础平面应平正，且应用基础螺栓与底座固定。（或底座直接与基础平面预埋板用电焊焊牢），以免运行时引起设备的振动。 3、 物料进入口上方应安装定量给料机，以免影响设备的搅拌效果。 4、 湿灰出料口下方应装设插板门，以免该机卸料时的频繁启闭。 5、 加湿器进水口应装设流量控制阀，在水压、不稳定的情况下可适当调节进水水量来达到搅拌的可控制湿度。 T SL 型双轴湿式搅拌机使用维护说明书 4 五、 设备的安装注意事项： 1、 本设备现场安装完毕后，应检查槽体内有无硬质物料积存，如有应去除，以免运行...
