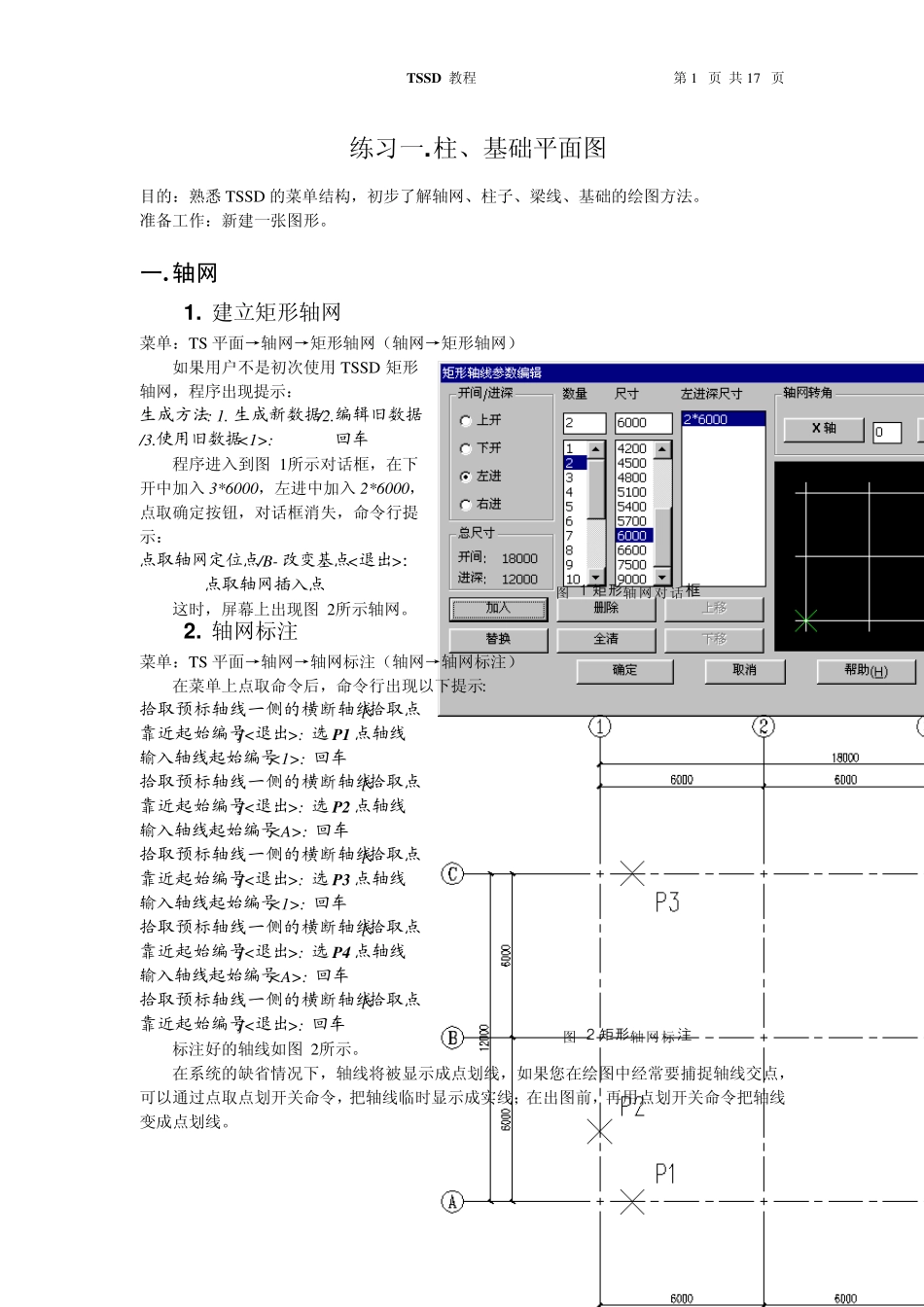

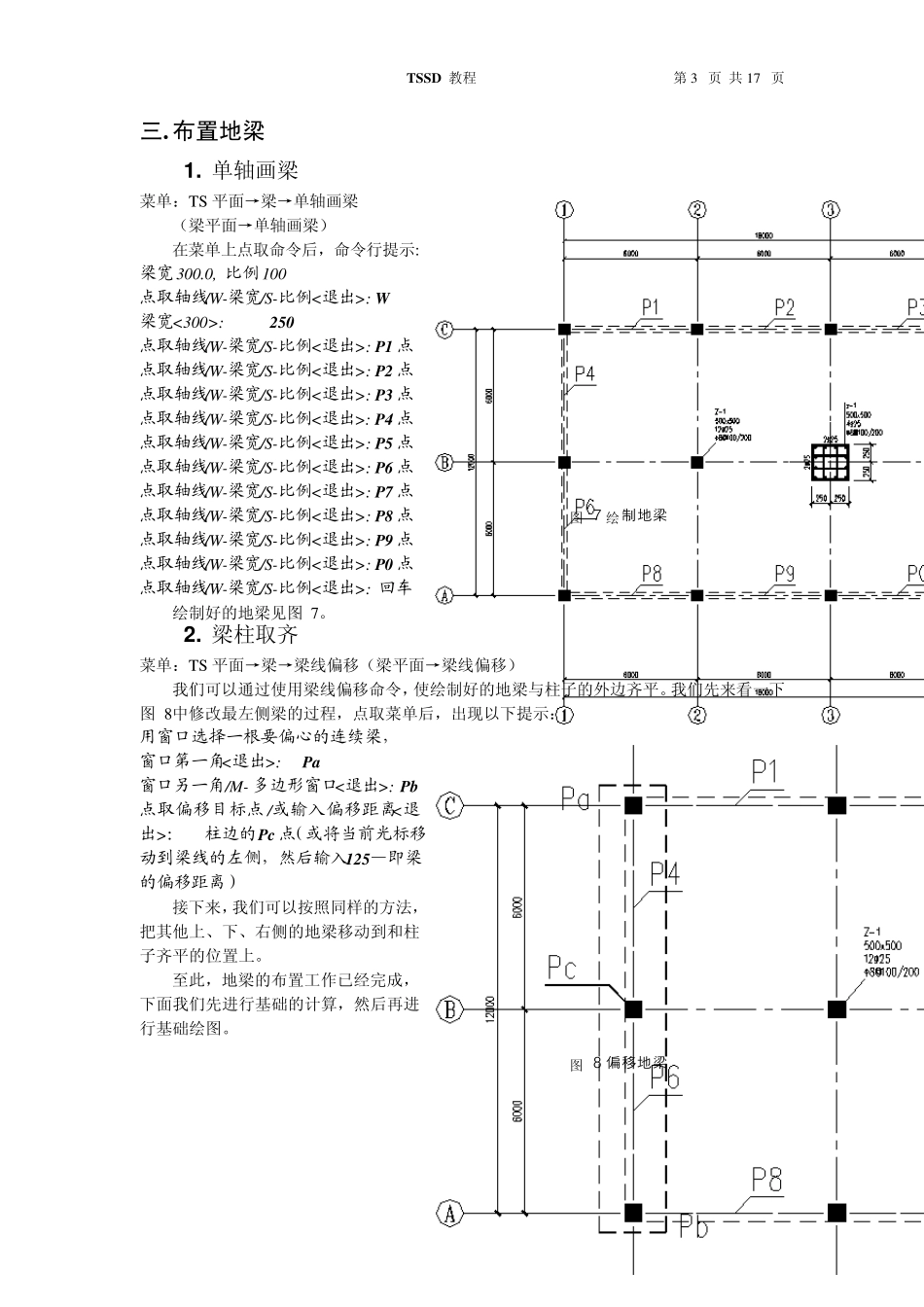

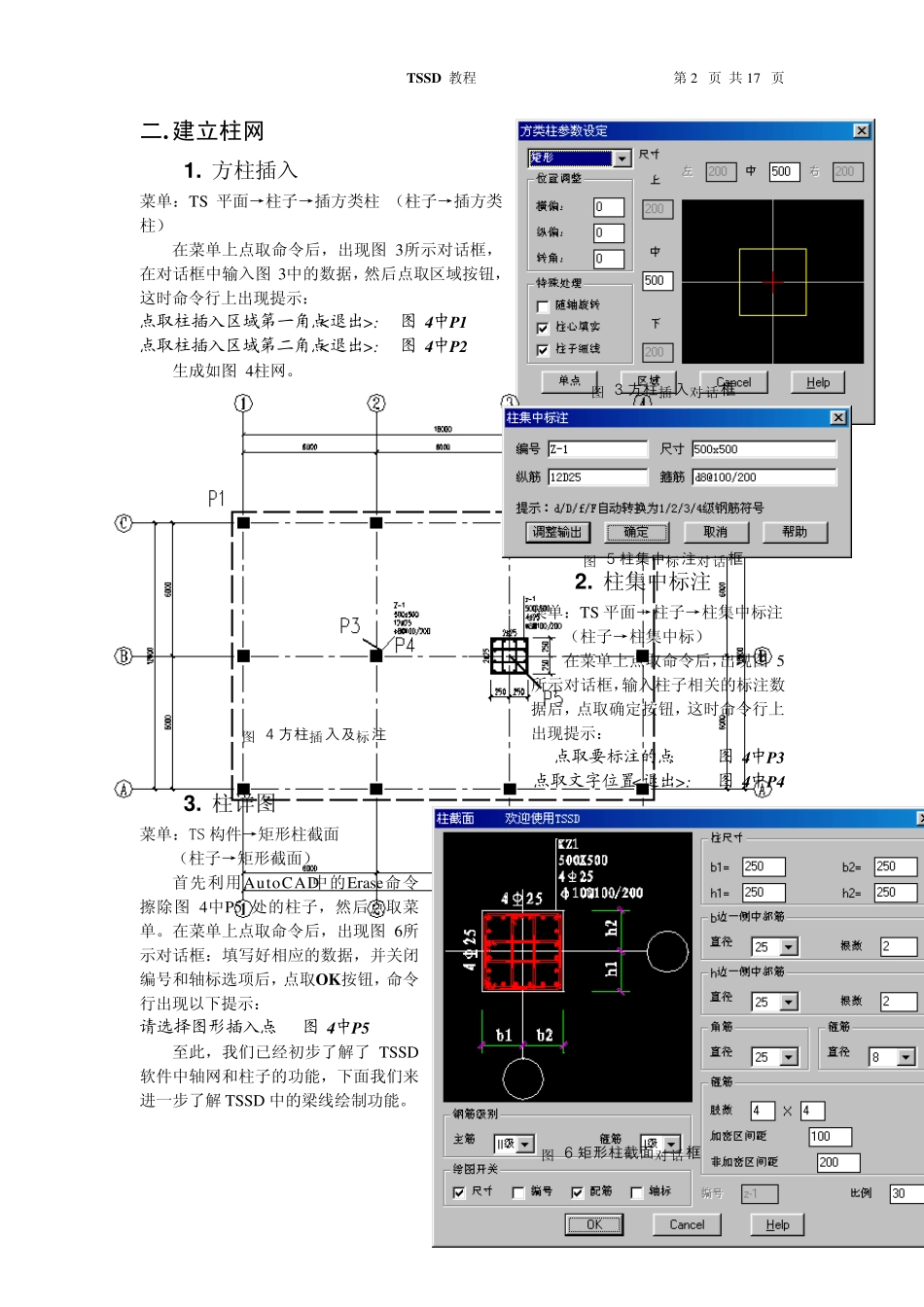

TSSD 教程 第 1 页 共 17 页 练习一. 柱、基础平面图 目的：熟悉TSSD 的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。 准备工作：新建一张图形。 一. 轴网 1 . 建立矩形轴网 菜单：TS 平面→轴网→矩形轴网（轴网→矩形轴网） 如果用户不是初次使用 TSSD 矩形轴网，程序出现提示： 图 1轴网对话矩形框 生成方法: 1. 生成新数据/2.编辑旧数据/3.使用旧数据<1>: 回车 程序进入到图 1所示对话框，在下开中加入 3*6000，左进中加入 2*6000，点取确定按钮，对话框消失，命令行提示： 点取轴网定位点 /B- 改变基点<退出>： 点取轴网插入点 这时，屏幕上出现图 2所示轴网。 2 . 轴网标注 菜单：TS 平面→轴网→轴网标注（轴网→轴网标注） 在菜单上点取命令后，命令行出现以下提示: 拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选 P1 点轴线 图 2轴网标矩形注 输入轴线起始编号<1>: 回车 拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选 P2 点轴线 输入轴线起始编号: 回车 拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选 P3 点轴线 输入轴线起始编号<1>: 回车 拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选 P4 点轴线 输入轴线起始编号: 回车 拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 回车 标注好的轴线如图 2所示。 在系统的缺省情况下，轴线将被显示成点划线，如果您在绘图中经常要捕捉轴线交点，可以通过点取点划开关命令，把轴线临时显示成实线；在出图前，再用点划开关命令把轴线变成点划线。 TSSD 教程 第 2 页 共 17 页 二. 建立柱网 1 . 方柱插入 菜单：TS 平面→柱子→插方类柱 （柱子→插方类柱） 在菜单上点取命令后，出现图 3所示对话框，在对话框中输入图 3中的数据，然后点取区域按钮，这时命令行上出现提示： 点取柱插入区域第一角点< 退出> : 图 4中P1 点取柱插入区域第二角点< 退出> : 图 4中P2 生成如图 4柱网。 2 . 柱集中标注 菜单：TS 平面→柱子→柱集中标注 （柱子→柱集中标） 在菜单上点取命令后，出现图 5所示对话框，输入柱子相关的标注数据后，点取确定按钮，这时命令行上出现提示： 图 3插对话方柱入框 图 4插标方柱入及注 图 5标对话柱集中注框 点取要标注的点: 图 4中P3 点取文字位置< 退出> : 图 4中...
