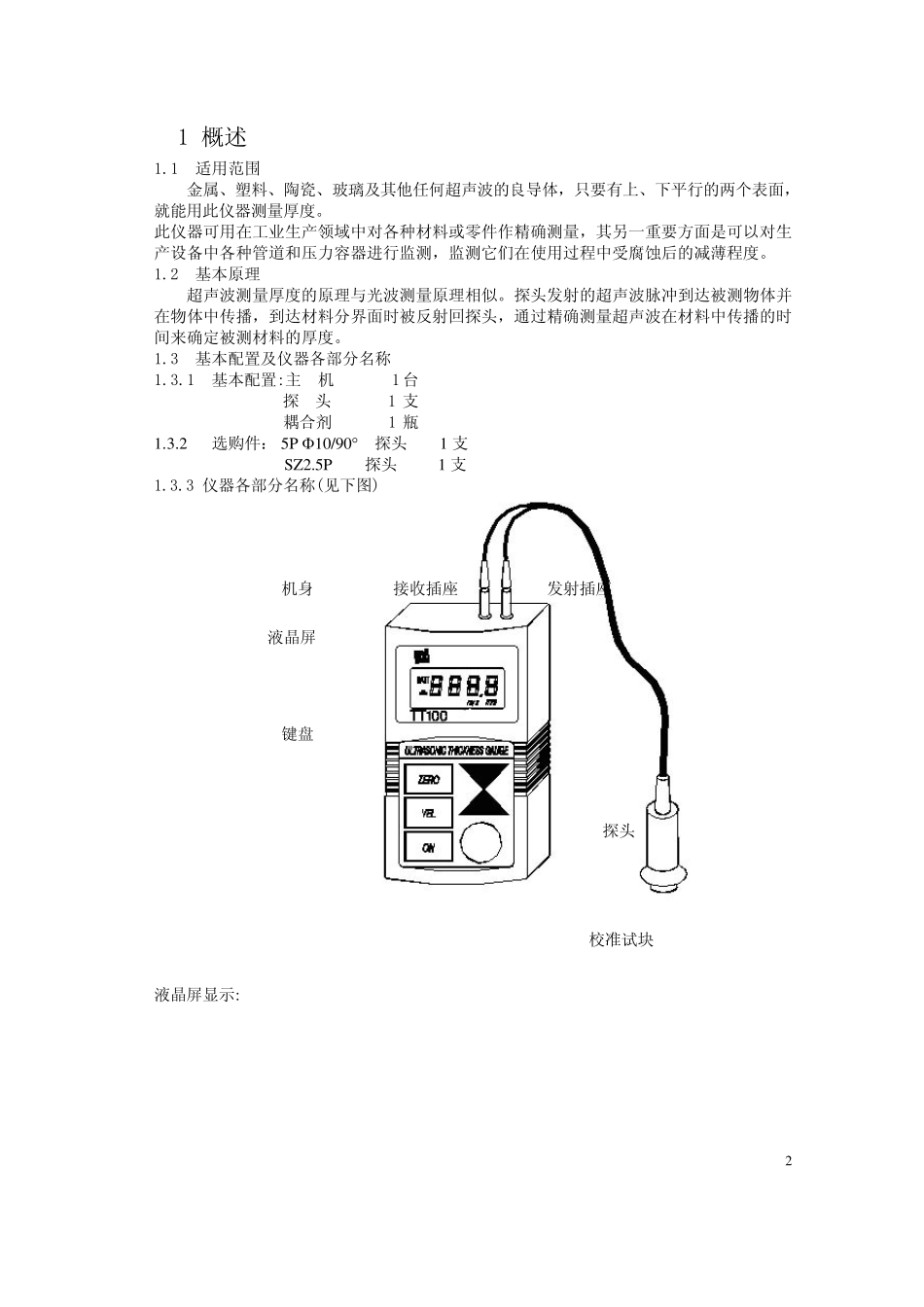

超 声 波 测 厚 仪 TT100/TT100A 型 使用说明书 时代集团公司 1 1 概述 1.1 适用范围 金属、塑料、陶瓷、玻璃及其他任何超声波的良导体，只要有上、下平行的两个表面，就能用此仪器测量厚度。 此仪器可用在工业生产领域中对各种材料或零件作精确测量，其另一重要方面是可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。 1.2 基本原理 超声波测量厚度的原理与光波测量原理相似。探头发射的超声波脉冲到达被测物体并在物体中传播，到达材料分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。 1.3 基本配置及仪器各部分名称 1.3.1 基本配置:主 机 1 台 探 头 1 支 耦合剂 1 瓶 1. 3.2 选购件： 5P Φ10/90° 探头 1 支 SZ2.5P 探头 1 支 1.3.3 仪器各部分名称(见下图) 液晶屏显示: 接收插座 机身 发射插座 液晶屏 键盘 校准试块 探头 2 BATT---低电压标志 凸----耦合标志 m/s---声速单位 mm----厚度单位 键盘功能说明： ON----开机键 ZERO--校准键 VEL---声速键 ▲----声速、厚度、厚度单元调整键 ▼----声速、厚度、厚度单元调整键 VEL＋ZERO---厚度存储键 2 性能指标 显示方式:四位数字液晶显示 显示最小单位:0.1mm 工作频率:5MHz 测量范围:1.2～225.0mm(钢) 管材测量下限: Φ 20×3mm(钢) 测量误差：±(1%H+0.1)mm，H 为被测物实际厚度 声速调节范围: 1000～9999m/s 已知厚度反测声速：测量范围1000～9999m/s，试块厚度≤20mm 时，声速测量精* 度不超过±1mm/H×100%；试块厚度＞20mm 时，声速测量精度不超过±5% 使用温度范围:0～40℃ 电源:二节 5 号电池 功耗：工作电流＜20mA(3V) 外形尺寸:126×68×23(mm[/3]) 重量:170g 33 主 要 功 能 ● 自 动 校 对 零 点 ， 可 对 系 统 误 差 进 行 修 正 ● 线 性 自 动 补 偿 ， 在 全 范 围 内 利 用 计 算 机 软 件 对 探 头 非 线 性 误 差 进 行 修 正 ， 以 提 高 准 确 度 。 ● 采 用 上 、 下 调 节 键 可 对 声 速 、 厚 度 进 行 快 速 调 整 ， 可 快 速 查 询 厚 度 存 储 单 元 。 ● 耦 合 状 态 提 示 :提 供 耦 合 标 志 ,通 过 观 察 其 稳 定 状 态 可 知 耦 合 是 否 正 ...
