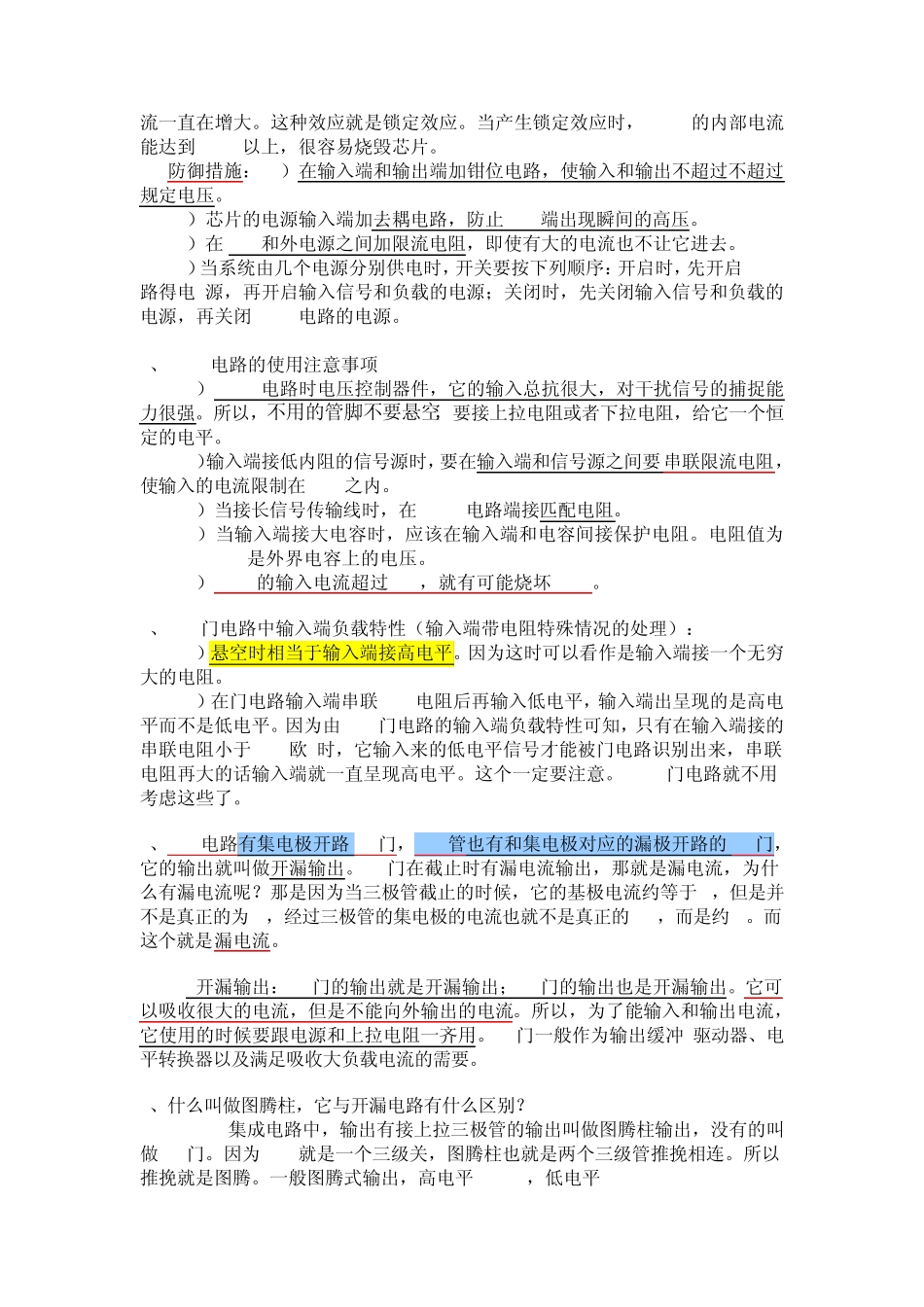

TTL 和COMS 电平匹配以及电平转换的方法 一.TTL TTL集成电路的主要型式为晶体管-晶体管逻辑门(transistor-transistor logic gate),TTL大部分都采用5V电源。 1.输出高电平Uoh 和输出低电平Uol Uoh≥2.4V,Uol≤0.4V 2.输入高电平和输入低电平 Uih≥2.0V,Uil≤0.8V 二.CMOS CMOS电路是电压控制器件,输入电阻极大,对于干扰信号十分敏感,因此不用的输入端不应开路,接到地或者电源上。CMOS电路的优点是噪声容限较宽,静态功耗很小。 1.输出高电平Uoh 和输出低电平Uol Uoh≈VCC,Uol≈GND 2.输入高电平Uoh 和输入低电平Uol Uih≥0.7VCC,Uil≤0.2VCC (VCC 为电源电压,GND 为地) 从上面可以看出: 在 同样 5V电源电压情况下,COMS电路可以直接驱动 TTL,因为CMOS的输出高电平大于2.0V, 输出低电平小于0.8V ;而 TTL电路则不能直接驱动 CMOS电路,TTL的输出高电平为大于2.4V ,如果落在 2.4V ~3.5V之间,则 CMOS电路就不能检测到高电平,低电平小于0.4V 满足要求,所 以在 TTL电路驱动 COMS电路时需要加上拉电阻。如果出现不同电压电源的情况,也可以通过上面的方法进行判断。 如果电路中出现 3.3V的COMS电路去驱动 5V CMOS电路的情况,如 3.3V单片机去驱动 74HC,这种情况有以下几种方法解决,最简单的就是直接将 74HC换成74HCT(74 系列的输入输出在下面有介绍)的芯片,因为3.3V CMOS 可以直接驱动 5V的TTL电路;或者加电压转换芯片;还有就是把单片机的I/O口设为开漏,然后加上拉电阻到5V,这种情况下得根据实际情况调整电阻的大小,以保证信号的上升沿时间。 三.74系列简介 74系列可以说是我们平时接触的最多的芯片,74系列中分为很多种,而我们平时用得最多的应该是以下几种:74LS,74HC,74HCT这三种,这三种系列在电平方面的区别如下: 输入电平 输出电平 74LS TTL电平 TTL电平 74HC COMS电平 COMS电平 74HCT TTL电平 COMS电平 ++++++++++++++++++++++++++++++++++++ TTL和CMOS电平 1、TTL电平(什么是TTL电平): 输出高电平>2.4V,输出低电平<0.4V。在室温下,一般输出高电平是3.5V,输出低电平是0.2V。最小输入高电平和低电平:输入高电平>=2.0V,输入低电平<=0.8V,噪声容限是0.4V。 2、CMOS电平: 1逻辑电平电压接近于电源电压,0逻辑电平接近于 0V。而且具有很宽的噪声容限。 3、电平转换电路: 因为TTL和COMS的高低电平的值不一样(ttl 5v<==>cmos 3...
