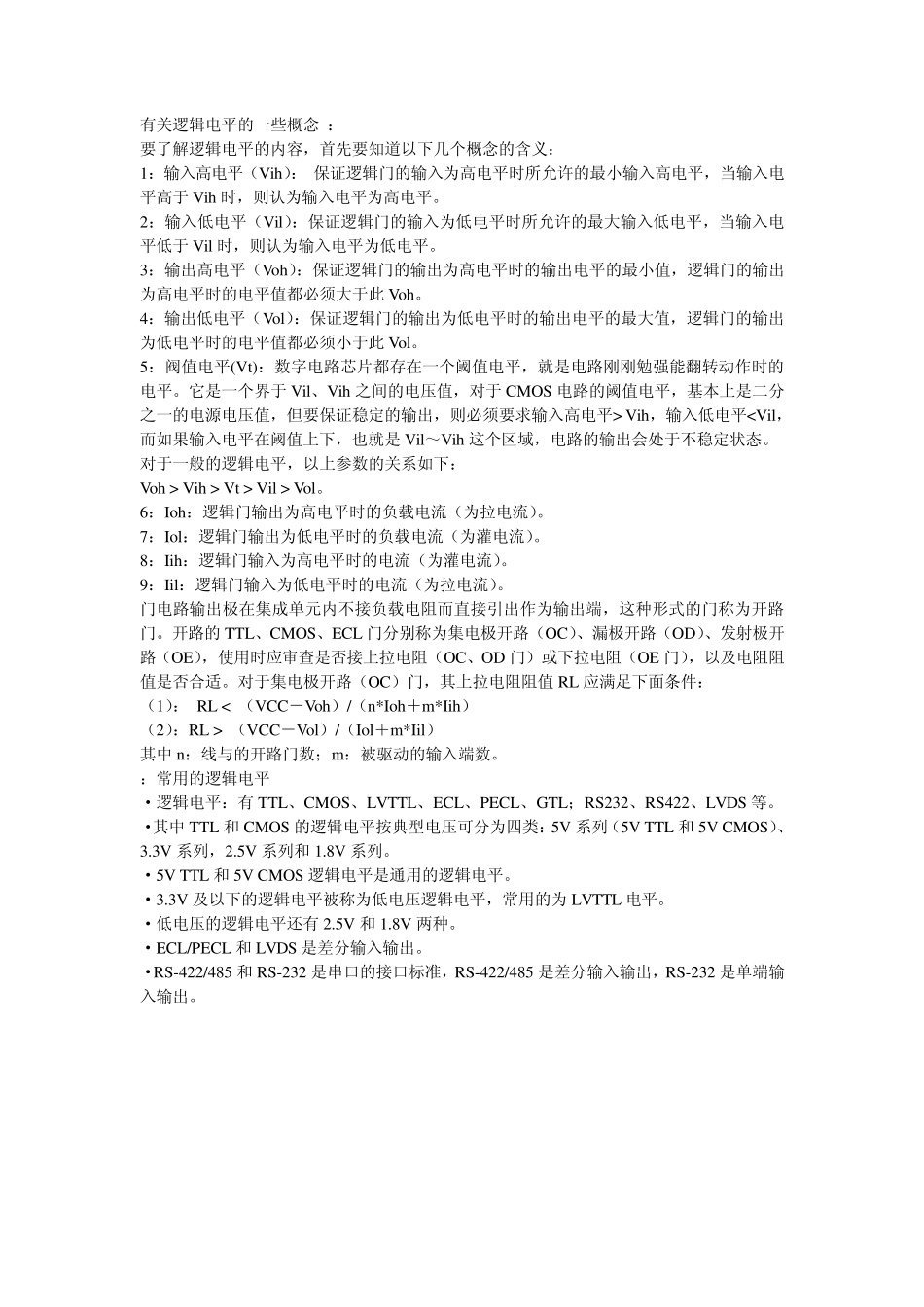

TTL 电平和CMOS 电平总结《转》 TTL 电平：输出高电平 〉2.4V 输出低电平 〈0.4V 在室温下，一般输出高电平是3.5V 输出低电平是0.2V。 最小输入高电平和低电平 输入高电平 〉=2.0V 输入低电平 《=0.8V 它的噪声容限是0.4V. CMOS 电平： 1 逻辑电平电压接近于电源电压，0 逻辑电平接近于0V。而且具有很宽的噪声容限。 电平转换电路：因为TTL 和COMS 的高低电平的值不一样（ttl 5v 《＝＝》cmos 3。3v ），所以互相连接时需要电平的转换：就是用两个电阻对电平分压，没有什么高深的东西。哈哈哈 OC 门，即集电极开路门电路，它必须外界上拉电阻和电源才能将开关电平作为高低电平用。否则它一般只作为开关大电压和大电流负载，所以 又叫做驱动门电路。 TTL 和COMS 电路比较： 1、TTL 电路是电流控制器件，而coms 电路是电压控制器件。 2、TTL 电路的速度快，传输延迟时间短(5-10ns)，但是功耗大。 COMS 电路的速度慢，传输延迟时间长(25--50ns),但功耗低。 COMS 电路本身的功耗与输入信号的脉冲频率有关，频率越高，芯片集越热，这是正常现象。 3、COMS 电路的锁定效应： COMS 电路由于输入太大的电流，内部的电流急剧增大，除非切断电源，电流一直在增大。这种效应就是锁定效应。当产生锁定效应时，COMS 的内部电流能达到 40mA 以上，很容易烧毁芯片。 防御措施： (1)、在输入端和输出端加钳位电路，使输入和输出不超过不超过规定电压。 (2)、芯片的电源输入端加去耦电路，防止 VDD 端出现瞬间的高压。 (3)、在VDD 和外电源之间加线流电阻，即使有大的电流也不让它进去。 (4)、当系统由几个电源分别供电时，开关要按下列顺序：开启时，先开启 COMS 电路得电源，再开启输入信号和负载的电源；关闭时，先关闭输入信号和负载的电源，再关闭 COMS电路的电源。 4、COMS 电路的使用注意事项 (1)、COMS 电路时电压控制器件，它的输入总抗很大，对干扰信号的捕捉能力很强。所以，不用的管脚不要悬空，要接上拉电阻或者下拉电阻，给它一个恒定的电平。 (2)、输入端接低内组的信号源时，要在输入端和信号源之间要串联限流电阻，使输入的电流限制在1mA 之内。 (3)、当接长信号传输线时，在COMS 电路端接匹配电阻。 (4)、当输入端接大电容时，应该在输入端和电容间接保护电阻。电阻值为R=V0/1mA.V0是外界电容上的电压。 (5)、COMS 的输入电流超过 1m A，就有可能烧坏 COMS。 5、TTL...
