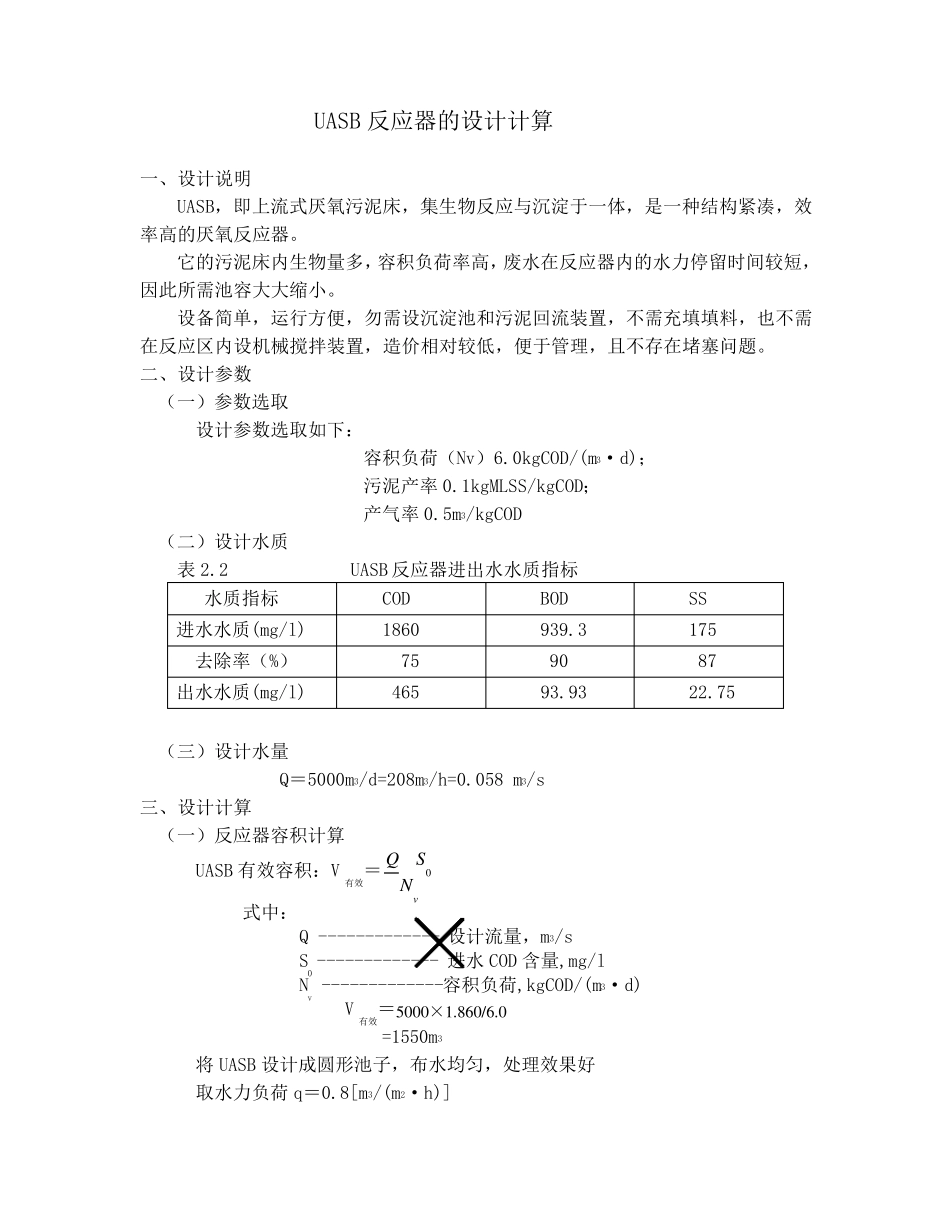

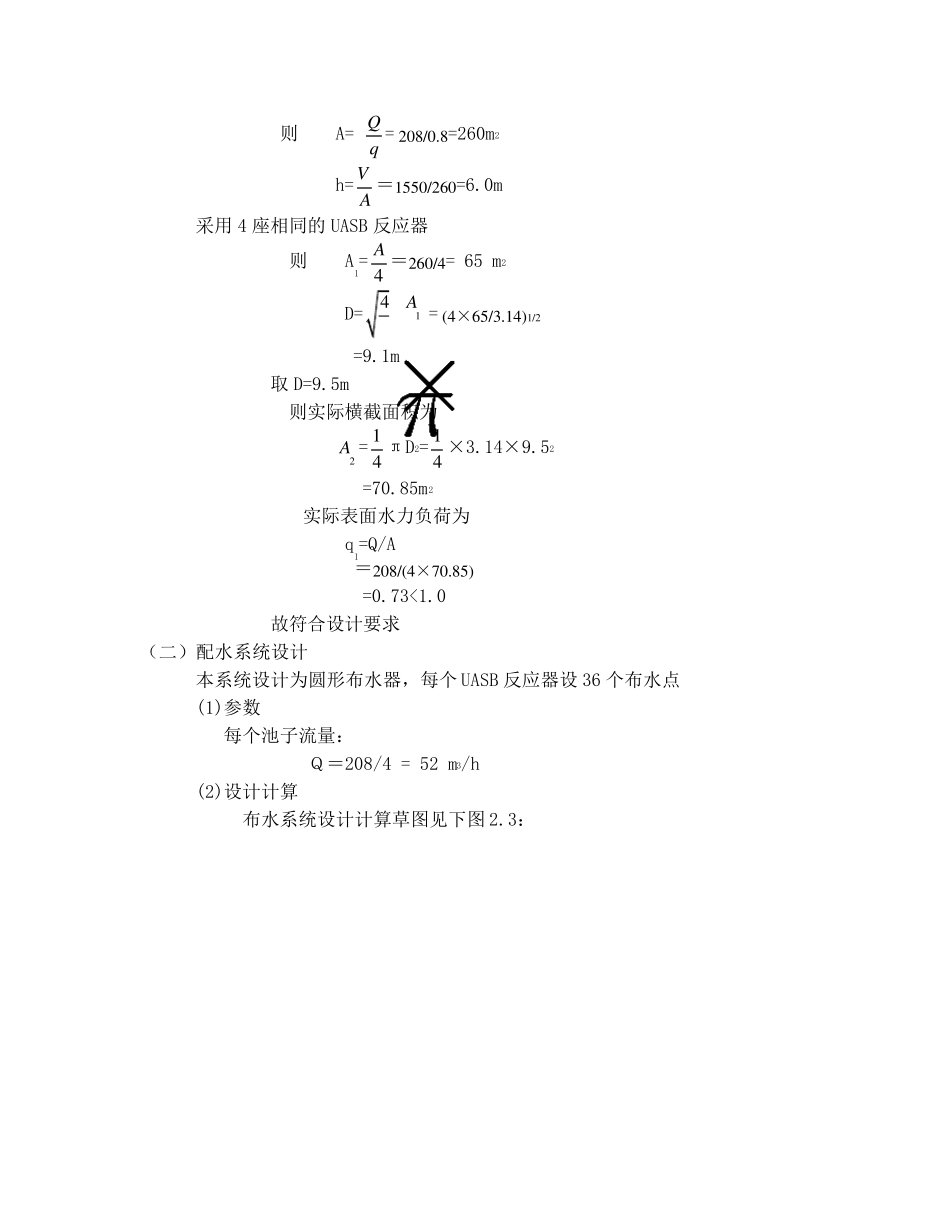

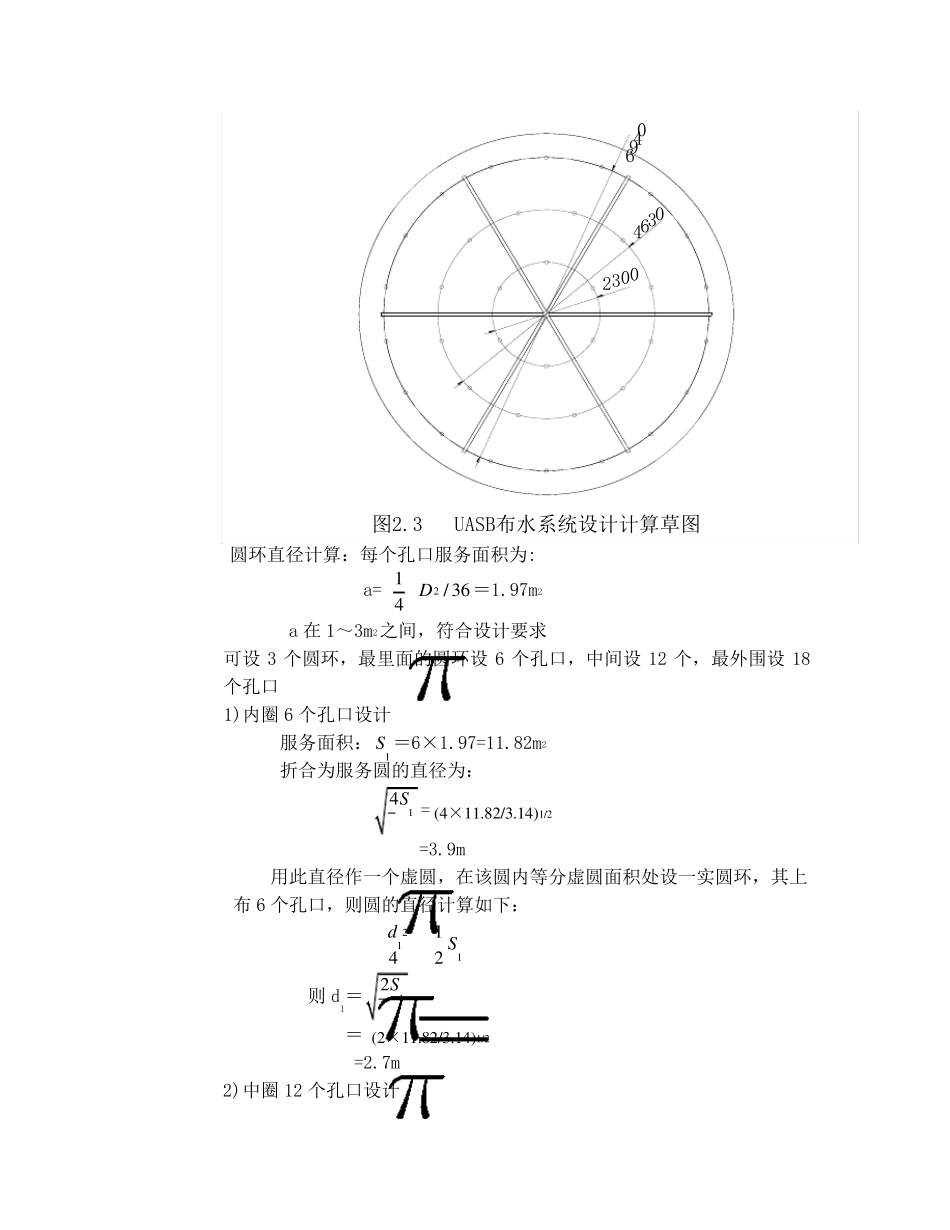

UASB 反应器的设计计算 一、设计说明 UASB，即上流式厌氧污泥床，集生物反应与沉淀于一体，是一种结构紧凑，效率高的厌氧反应器。 它的污泥床内生物量多，容积负荷率高，废水在反应器内的水力停留时间较短，因此所需池容大大缩小。 设备简单，运行方便，勿需设沉淀池和污泥回流装置，不需充填填料，也不需在反应区内设机械搅拌装置，造价相对较低，便于管理，且不存在堵塞问题。 二、设计参数 （一）参数选取 设计参数选取如下： 容积负荷（Nv）6.0kgCOD/(m3·d)； 污泥产率0.1kgMLSS/kgCOD； 产气率0.5m3/kgCOD （二）设计水质 表 2.2 UASB 反应器进出水水质指标 水质指标 COD BOD SS 进水水质(mg/l) 1860 939.3 175 去除率（%） 75 90 87 出水水质(mg/l) 465 93.93 22.75 （三）设计水量 Q＝5000m3/d=208m3/h=0.058 m3/s 三、设计计算 （一）反应器容积计算 UASB 有效容积：V有效＝0vQSN 式中： Q ------------- 设计流量，m3/s S0 ------------- 进水COD 含量,mg/l Nv -------------容积负荷,kgCOD/(m3·d) V有效＝5 0 0 0 ×1 .8 6 0 /6 .0 =1550m3 将 UASB 设计成圆形池子，布水均匀，处理效果好 取水力负荷q＝0.8[m3/(m2·h)] 则 A= Qq = 2 0 8 /0 .8 =260m2 h=VA ＝1 5 5 0 /2 6 0 =6.0m 采用4 座相同的UASB 反应器 则 A1= 4A ＝2 6 0 /4 = 65 m2 D=14A = (4 ×6 5 /3 .1 4 )1 /2 =9.1m 取 D=9.5m 则实际横截面积为 2A = 14 πD2= 14 ×3.14×9.52 =70.85m2 实际表面水力负荷为 q1=Q/A ＝2 0 8 /(4 ×7 0 .8 5 ) =0.73<1.0 故符合设计要求 （二）配水系统设计 本系统设计为圆形布水器，每个 UASB 反应器设 36 个布水点 (1)参数 每个池子流量： Ｑ＝208/4 = 52 m3/h (2)设计计算 布水系统设计计算草图见下图 2.3： 230046306940UASB布水系统设计计算草图图2.3 圆环直径计算：每个孔口服务面积为: a= 21/3 64D＝1.97m2 a 在1～3m2之间，符合设计要求 可设3 个圆环，最里面的圆环设6 个孔口，中间设12 个，最外围设18个孔口 1)内圈6 个孔口设计 服务面积：1S ＝6×1.97=11.82m2 折合为服务圆的直径为： 14 S = (4 ×1 1 .8 2 /3 .1 4 )1 /2 =3.9m 用此直径作一个虚圆，在该圆内等分虚圆面积处设一实圆环，其上布 6 个孔口，则圆的直径计算如下： 21114...
