UC3842 的工作原理及3842 在开关电源中的应用 2008/11/20 02:55 电流控制型脉宽调制器UC3842 工作原理及应用 UC3842 是美国Unitrode 公司(该公司现已被TI 公司收购)生产的一种高性能单端输出式电流控制型脉宽调制器芯片，可直接驱动双极型晶体管、MOSFEF 和 IGBT 等功率型半导体器件，具有管脚数量少、外围电路简单、安装调试简便、性能优良等诸多优点，广泛应用于计算机、显示器等系统电路中作开关电源驱动器件
1 UC3842 内部工作原理简介 图 1 示出了UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有 8 个引脚，各脚功能如下： ①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性； ②脚是反馈电压输入端，此脚电压与误差放大器同相端的2
5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度； ③脚为电流检测输入端， 当检测电压超过1V 时缩小脉冲宽度使电源处于间歇工作状态； ④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1
8/(RT×CT)； ⑤脚为公共地端； ⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ； ⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW； ⑧脚为5V 基准电压输出端，有50mA 的负载能力

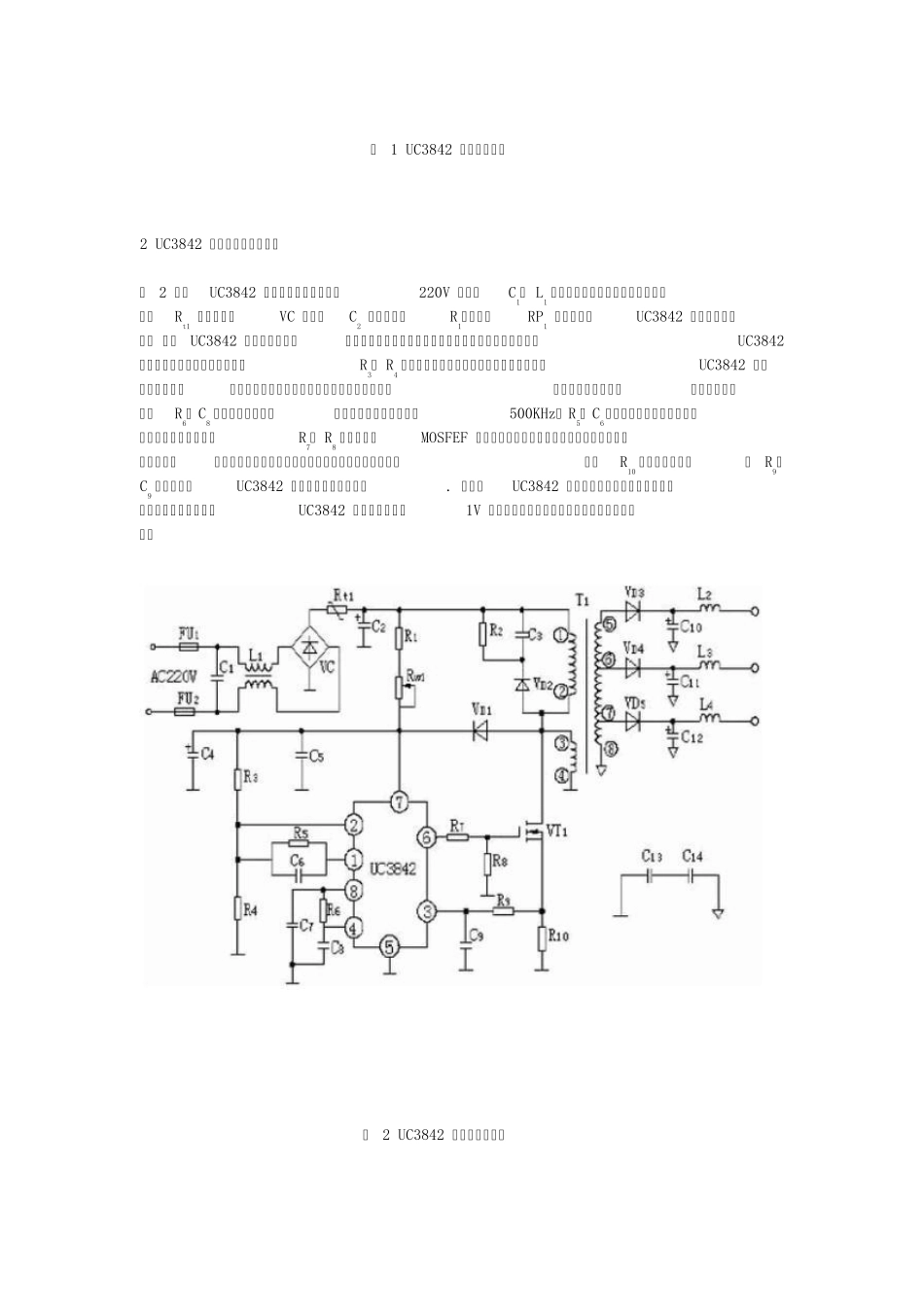

图 1 UC3842 内部原理框图 2 UC3842 组成的开关电源电路 图 2 是由UC3842 构成的开关电源电路，220V 市电由C1、 L1 滤除电磁干扰，负温度系数的热敏电阻Rt1 限流，再经VC 整流、C2 滤波，电阻R1、电位器RP1 降压后加到UC3842 的供电端（⑦脚） ，为 UC3842 提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842
