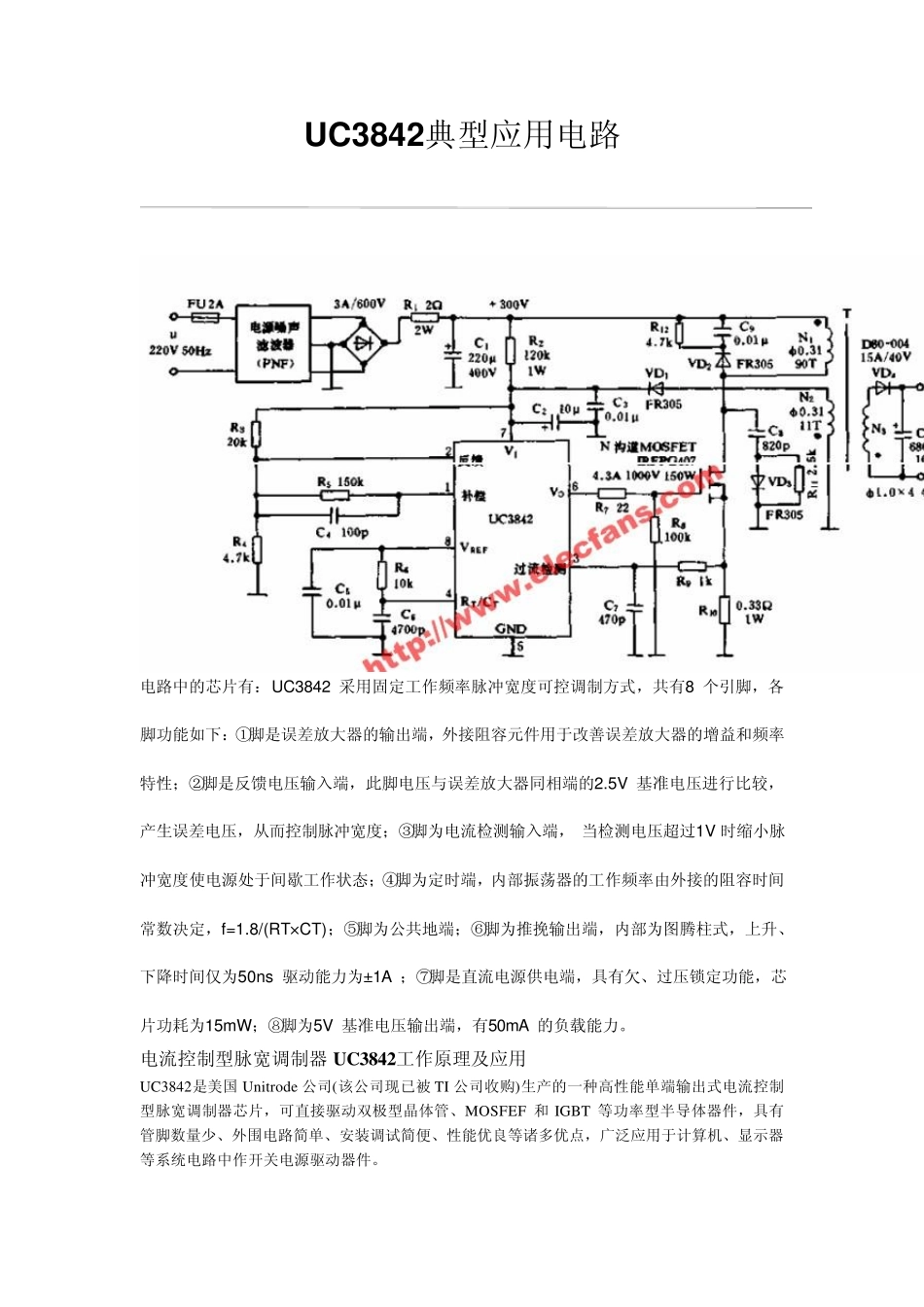

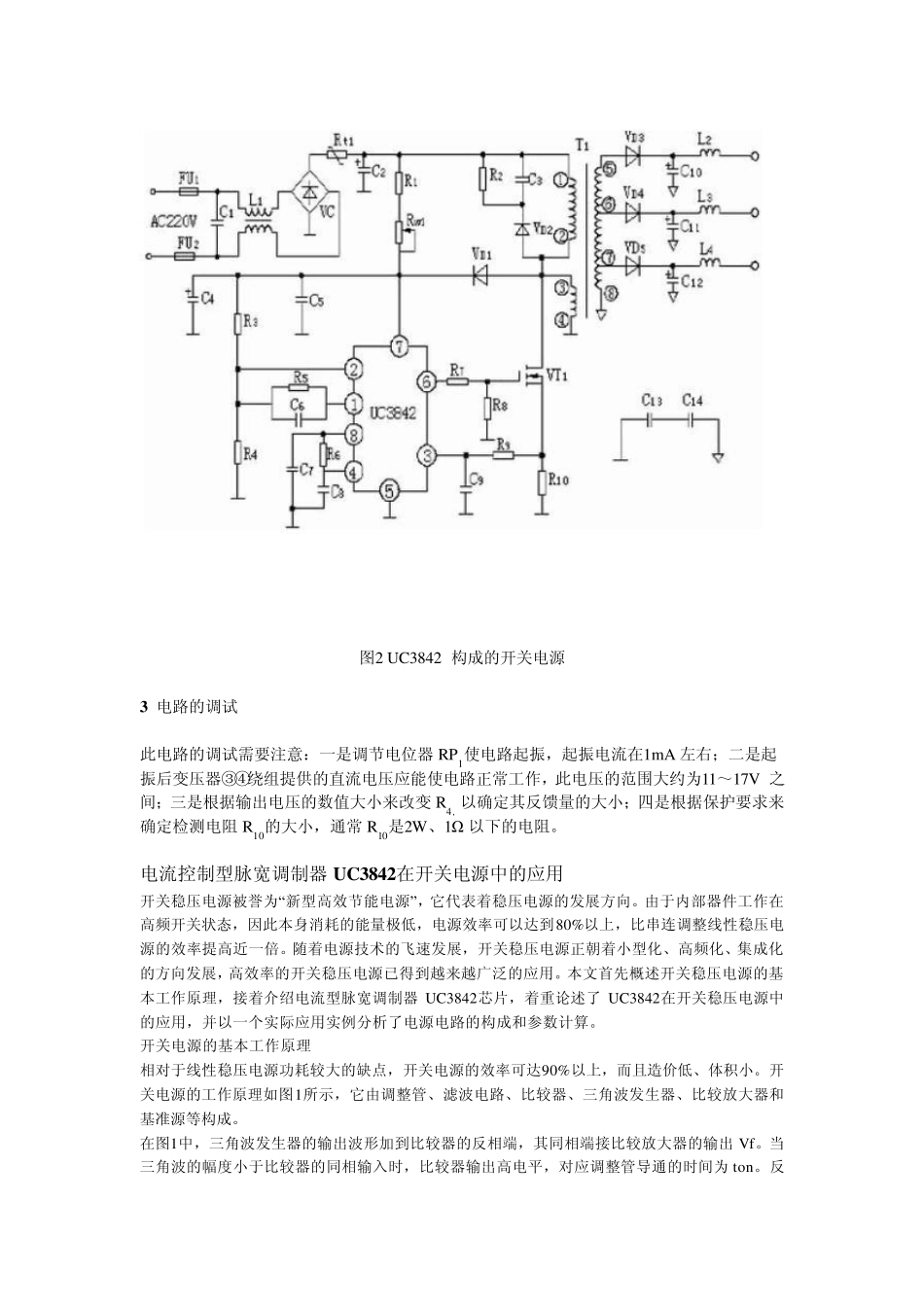

U C 3842典型应用电路 电路中的芯片有:UC3842 采用固定工作频率脉冲宽度可控调制方式,共有8 个引脚,各脚功能如下:①脚是误差放大器的输出端,外接阻容元件用于改善误差放大器的增益和频率特性;②脚是反馈电压输入端,此脚电压与误差放大器同相端的2.5V 基准电压进行比较,产生误差电压,从而控制脉冲宽度;③脚为电流检测输入端, 当检测电压超过1V 时缩小脉冲宽度使电源处于间歇工作状态;④脚为定时端,内部振荡器的工作频率由外接的阻容时间常数决定,f=1.8/(RT× CT);⑤脚为公共地端;⑥脚为推挽输出端,内部为图腾柱式,上升、下降时间仅为50ns 驱动能力为± 1A ;⑦脚是直流电源供电端,具有欠、过压锁定功能,芯片功耗为15mW;⑧脚为5V 基准电压输出端,有50mA 的负载能力。 电流控制型脉宽调制器 U C 3842工作原理及应用 UC3842是美国 Unitrode 公司(该公司现已被 TI 公司收购)生产的一种高性能单端输出式电流控制型脉宽调制器芯片,可直接驱动双极型晶体管、MOSFEF 和 IGBT 等功率型半导体器件,具有管脚数量少、外围电路简单、安装调试简便、性能优良等诸多优点,广泛应用于计算机、显示器等系统电路中作开关电源驱动器件。 1 U C 3842 内部工作原理简介 图1 示出了UC3842 内部框图和引脚图,UC3842 采用固定工作频率脉冲宽度可控调制方式,共有8 个引脚,各脚功能如下: ①脚是误差放大器的输出端,外接阻容元件用于改善误差放大器的增益和频率特性; ②脚是反馈电压输入端,此脚电压与误差放大器同相端的2.5V 基准电压进行比较,产生误差电压,从而控制脉冲宽度; ③脚为电流检测输入端, 当检测电压超过1V 时缩小脉冲宽度使电源处于间歇工作状态; ④脚为定时端,内部振荡器的工作频率由外接的阻容时间常数决定,f=1.8/(RT× CT); ⑤脚为公共地端; ⑥脚为推挽输出端,内部为图腾柱式,上升、下降时间仅为50ns 驱动能力为±1A ; ⑦脚是直流电源供电端,具有欠、过压锁定功能,芯片功耗为15mW; ⑧脚为5V 基准电压输出端,有50mA 的负载能力。 图1 UC3842 内部原理框图 2 U C 3842 组成的开关电源电路 图2 是由 UC3842 构成的开关电源电路,220V 市电由 C1、L1滤除电磁干扰,负温度系数的热敏电阻 Rt1 限流,再经 VC 整流、C2 滤波,电阻 R1、电位器 RP1 降压后加到 UC3842 的供电端(⑦脚),为 UC3842 提供启动电压,电路启动后变压器的付绕...
