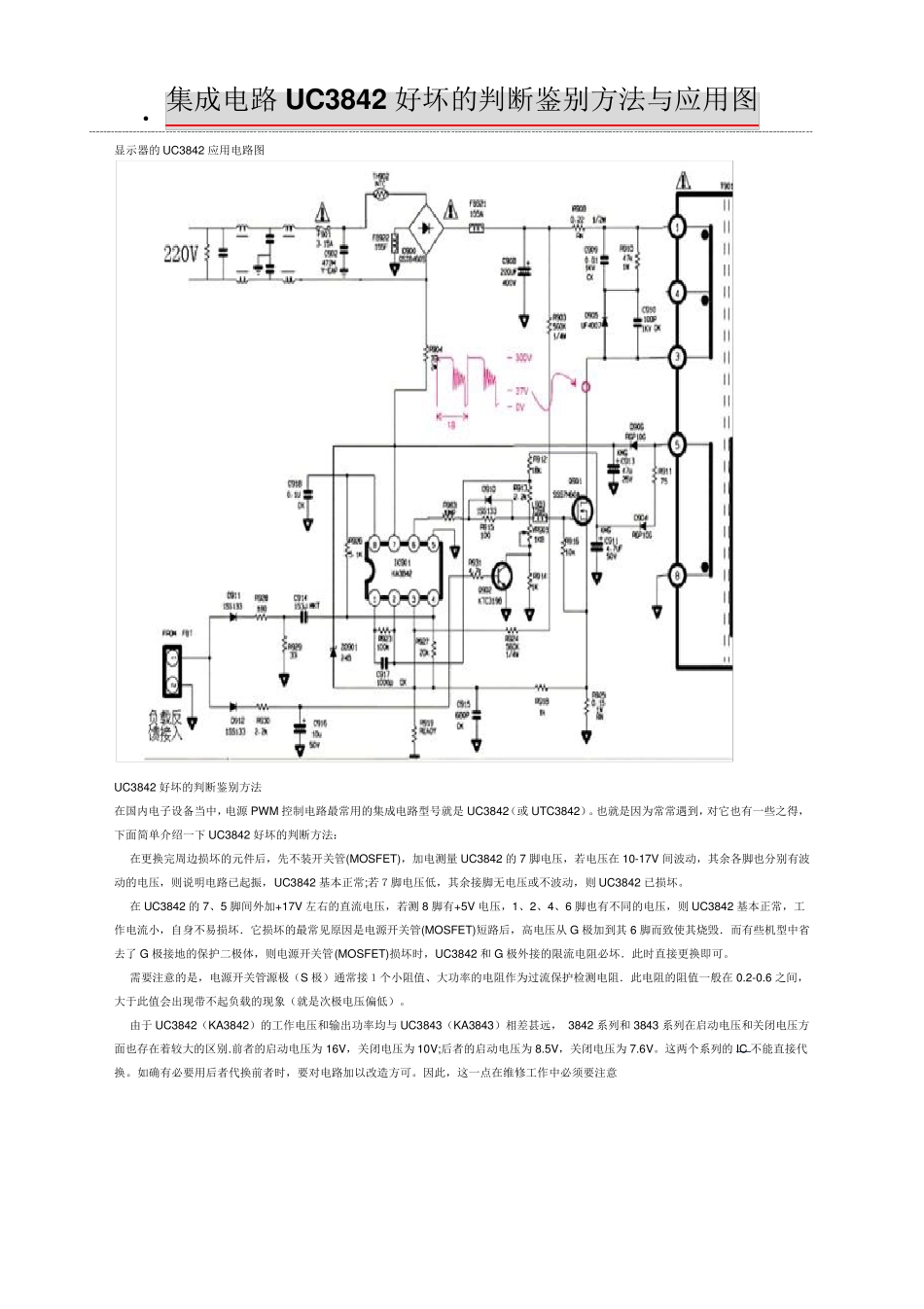

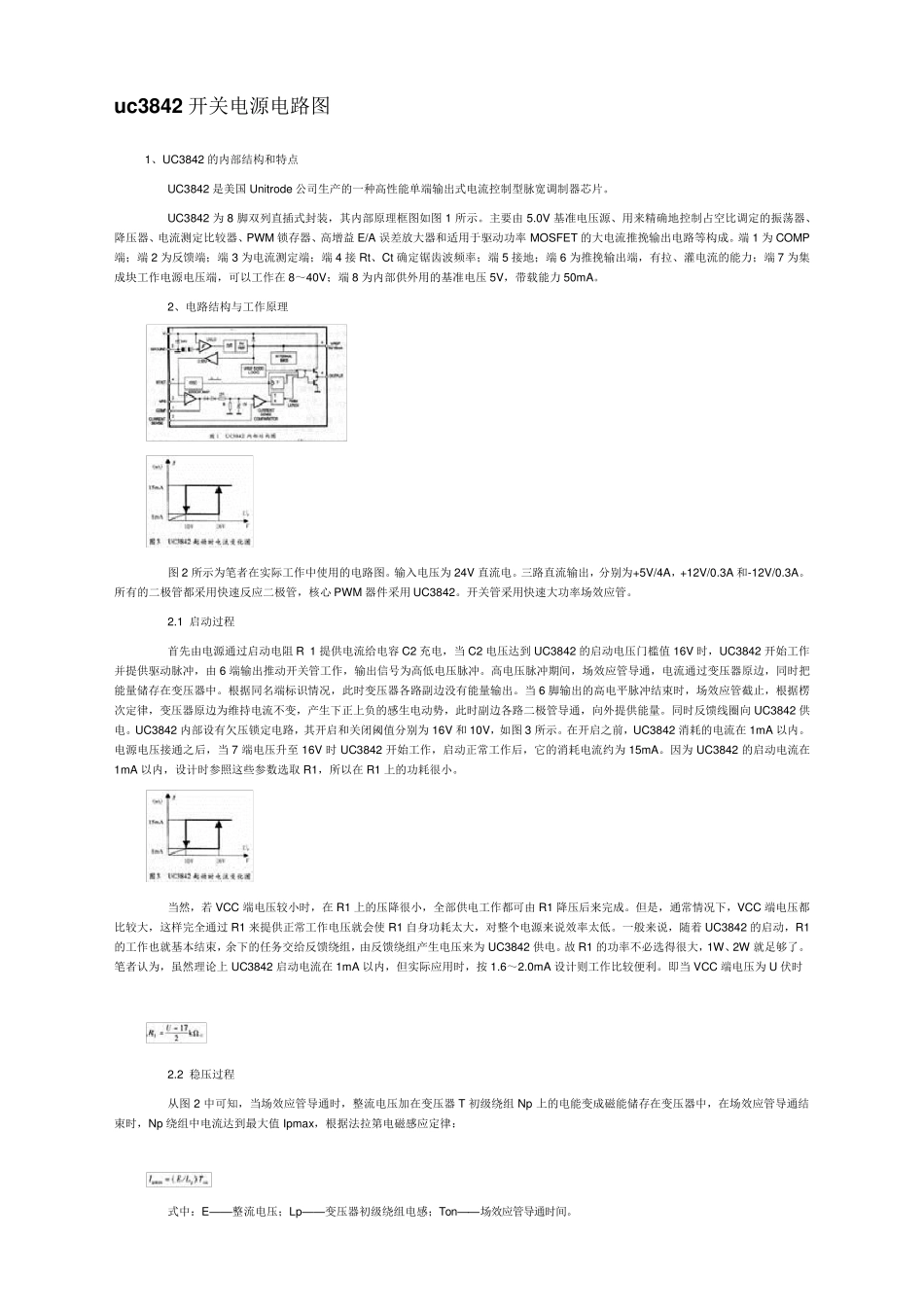

• 集成电路U C 3842 好坏的判断鉴别方法与应用图 显示器的UC3842 应用电路图 UC3842 好坏的判断鉴别方法 在国内电子设备当中,电源PW M 控制电路最常用的集成电路型号就是UC3842(或UTC3842)。也就是因为常常遇到,对它也有一些之得,下面简单介绍一下UC3842 好坏的判断方法: 在更换完周边损坏的元件后,先不装开关管(MOSFET),加电测量UC3842 的7 脚电压,若电压在10-17V 间波动,其余各脚也分别有波动的电压,则说明电路已起振,UC3842 基本正常;若7脚电压低,其余接脚无电压或不波动,则UC3842 已损坏。 在UC3842 的7、5 脚间外加+17V 左右的直流电压,若测8 脚有+5V 电压,1、2、4、6 脚也有不同的电压,则UC3842 基本正常,工作电流小,自身不易损坏.它损坏的最常见原因是电源开关管(MOSFET)短路后,高电压从 G 极加到其6 脚而致使其烧毁.而有些机型中省去了 G 极接地的保护二极体,则电源开关管(MOSFET)损坏时,UC3842 和 G 极外接的限流电阻必坏.此时直接更换即可。 需要注意的是,电源开关管源极(S 极)通常接1个小阻值、大功率的电阻作为过流保护检测电阻.此电阻的阻值一般在0.2-0.6 之间,大于此值会出现带不起负载的现象(就是次极电压偏低)。 由于 UC3842(KA3842)的工作电压和输出功率均与UC3843(KA3843)相差甚远, 3842 系列和 3843 系列在启动电压和关闭电压方面也存在着较大的区别.前者的启动电压为16V,关闭电压为10V;后者的启动电压为8.5V,关闭电压为7.6V。这两个系列的IC 不能直接代换。如确有必要用后者代换前者时,要对电路加以改造方可。因此,这一点在维修工作中必须要注意 uc3842 开关电源电路图 1、UC3842 的内部结构和特点 UC3842 是美国 Unitrode 公司生产的一种高性能单端输出式电流控制型脉宽调制器芯片。 UC3842 为 8 脚双列直插式封装,其内部原理框图如图1 所示。主要由 5.0V 基准电压源、用来精确地控制占空比调定的振荡器、降压器、电流测定比较器、PWM 锁存器、高增益 E/A 误差放大器和适用于驱动功率 MOSFET 的大电流推挽输出电路等构成。端 1 为 COMP端;端 2 为反馈端;端 3 为电流测定端;端 4 接 Rt、Ct 确定锯齿波频率;端 5 接地;端 6 为推挽输出端,有拉、灌电流的能力;端 7 为集成块工作电源电压端,可以工作在 8~40V;端 8 为内部供外用的基准电压 5V,带载能力 50mA。 2、电路结构与工...
