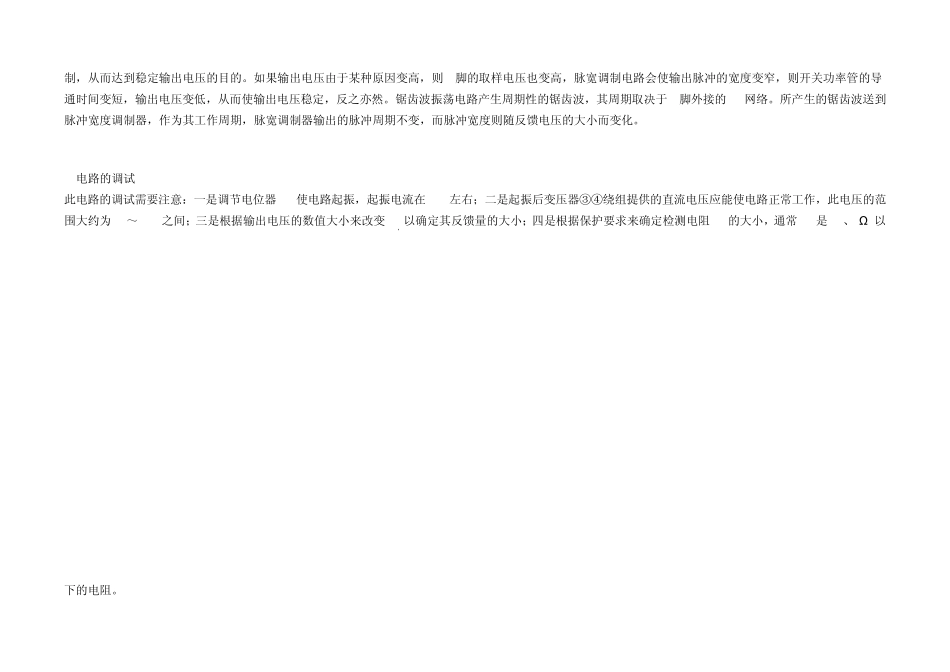

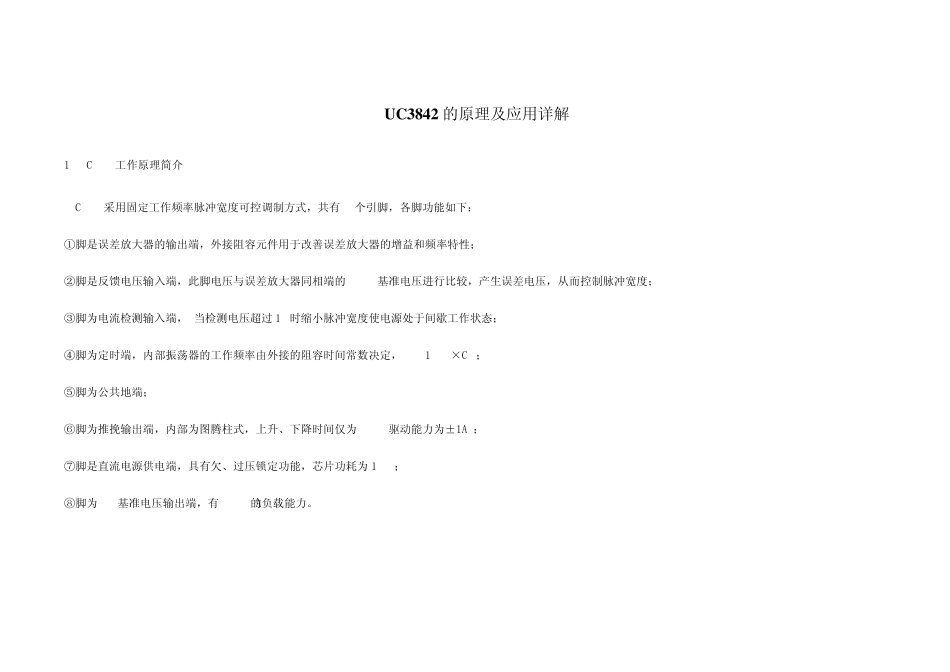

U C 3842 的 原 理 及 应 用 详 解 1 UC3842 工 作 原 理 简 介 UC3842 采 用 固 定 工 作 频 率 脉 冲 宽 度 可 控 调 制 方 式 ， 共 有 8 个 引 脚 ， 各 脚 功 能 如 下 ： ① 脚 是 误 差 放 大 器 的 输 出 端 ， 外 接 阻 容 元 件 用 于 改 善 误 差 放 大 器 的 增 益 和 频 率 特 性 ； ② 脚 是 反 馈 电 压 输 入 端 ， 此 脚 电 压 与 误 差 放 大 器 同 相 端 的 2.5V 基 准 电 压 进 行 比 较 ， 产 生 误 差 电 压 ， 从 而 控 制 脉 冲 宽 度 ； ③ 脚 为 电 流 检 测 输 入 端 ， 当 检 测 电 压 超 过 1V时 缩 小 脉 冲 宽 度 使 电 源 处 于 间 歇 工 作 状 态 ； ④ 脚 为 定 时 端 ， 内 部 振 荡 器 的 工 作 频 率 由 外 接 的 阻 容 时 间 常 数 决 定 ， f=1.8/(RT× CT)； ⑤ 脚 为 公 共 地 端 ； ⑥ 脚 为 推 挽 输 出 端 ， 内 部 为 图 腾 柱 式 ， 上 升 、 下 降 时 间 仅 为 50ns 驱 动 能 力为 ±1A ； ⑦脚 是 直流 电 源 供电 端 ， 具有 欠、 过 压 锁定 功 能 ， 芯片功 耗为 15mW； ⑧脚 为 5V 基 准 电 压 输 出 端 ， 有 50mA 的 负载能 力。 图1 UC3842 内部原理框图 2 UC3842 组成的开关电源电路 图2 是由UC3842 构成的开关电源电路，220V 市电由C1、L1 滤除电磁干扰，负温度系数的热敏电阻Rt1 限流，再经VC 整流、C2 滤波，电阻R1、电位器RP1 降压后加到UC3842 的供电端（⑦脚），为UC3842 提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842 提供正常工作电压，另一方面经R3、R4 分压加到误差放大器的反相输入端②脚，为UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。④脚和⑧脚外接的R6、C8 决定了振荡频率，其振荡频率的最大值可达500KHz。R5、C6用于改善增益和频率特性。⑥脚输出的方波信号经R7、R8 分压后驱动MOSFEF 功率管，变压器原边绕组①②的能量传递到付边各绕组，经整流滤波后输出各数值不同的直流电压供负载使用。电阻R10 用于电流检测，经R9、C9 滤滤后送入UC3842 的③脚形成电流反馈...
