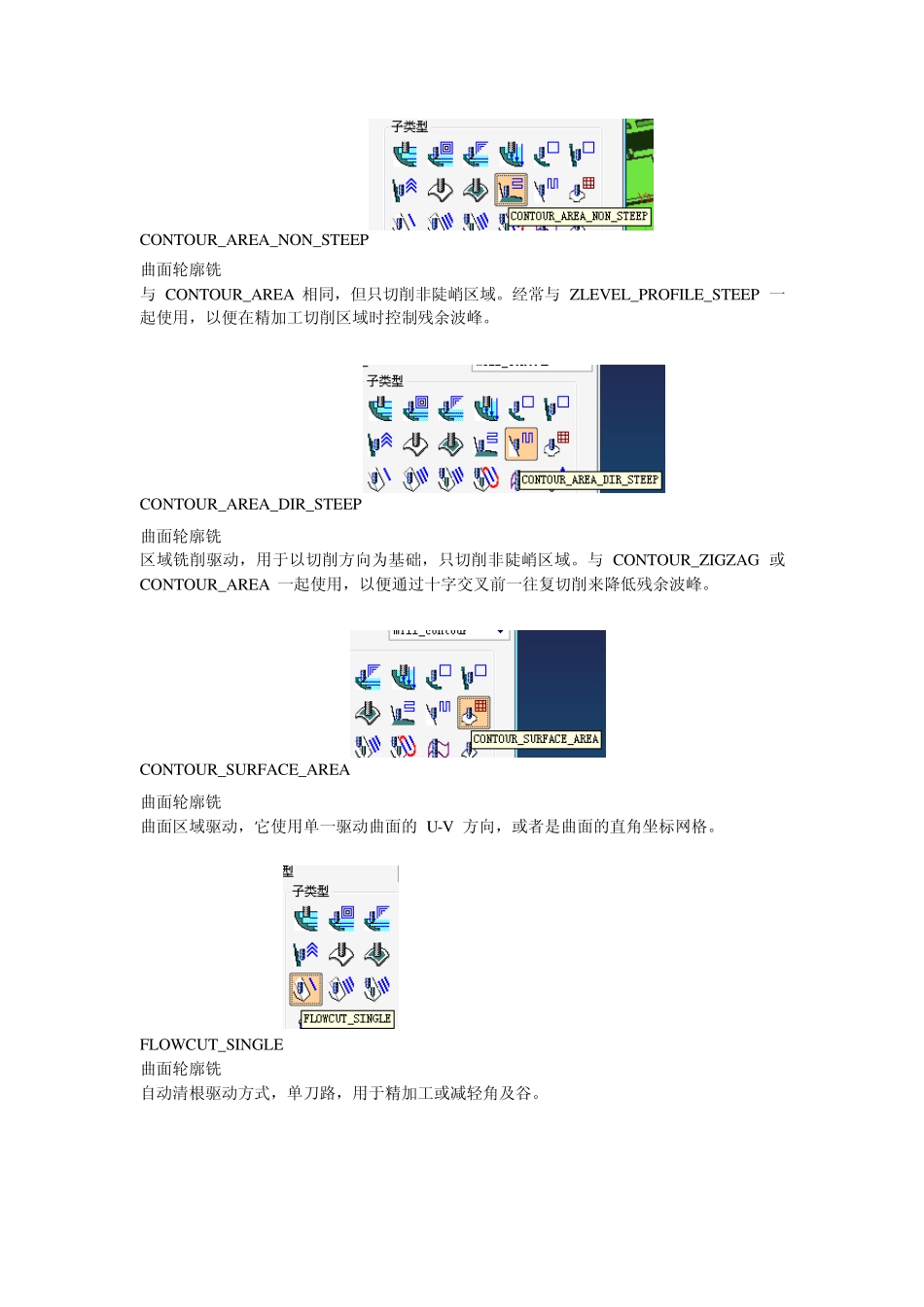

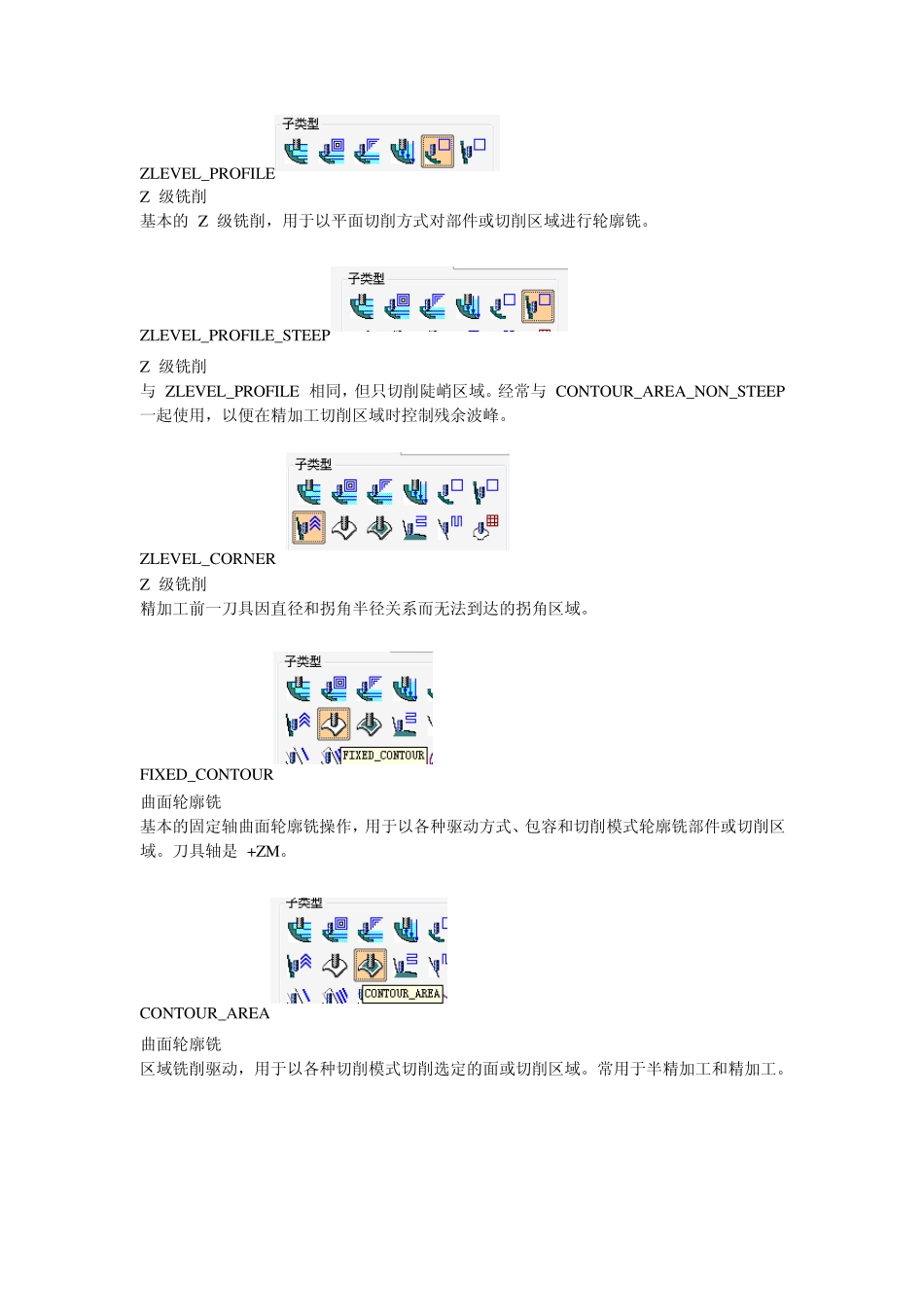

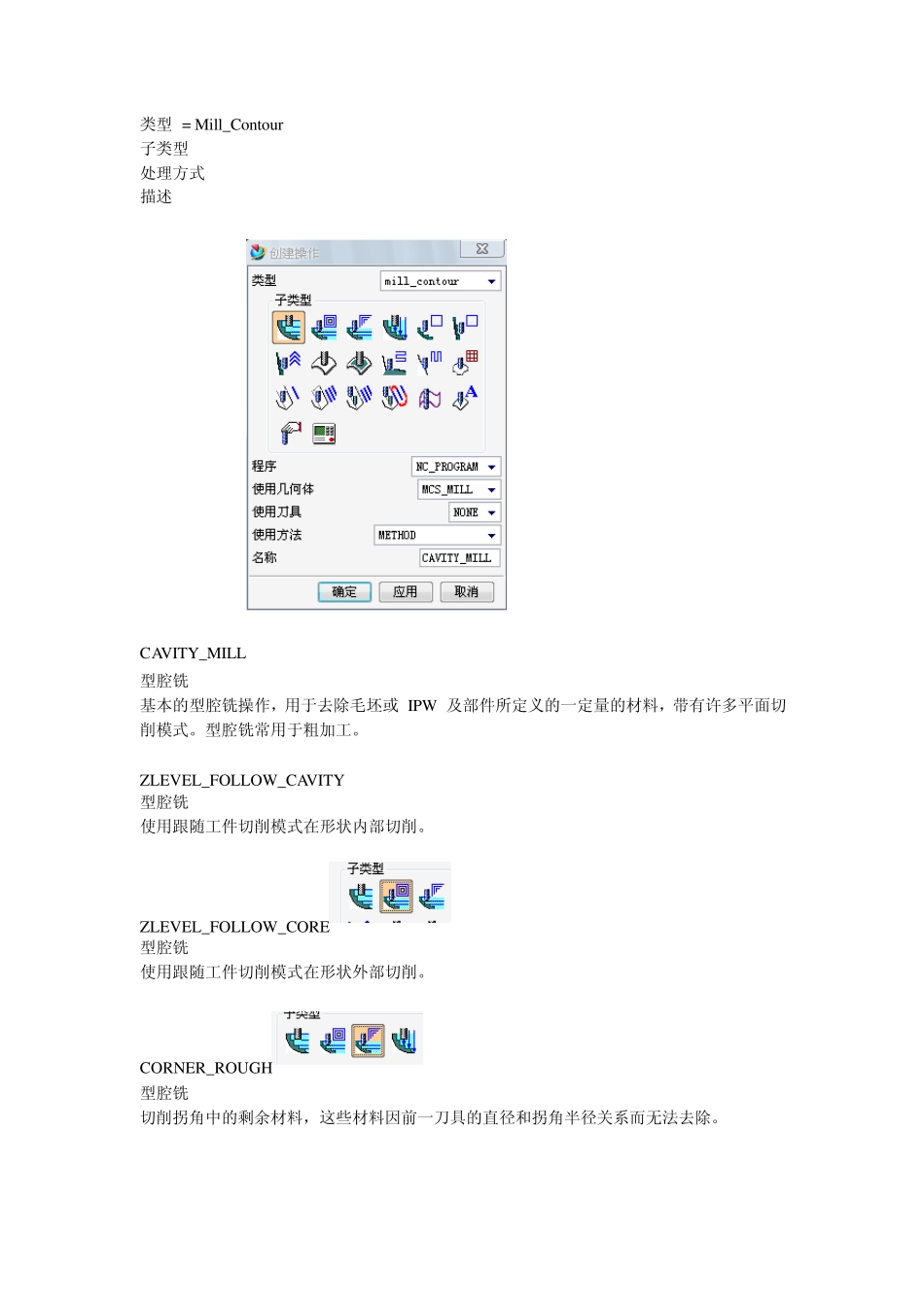

类型 = Mill_Contou r 子类型 处理方式 描述 CAVITY_MILL 型腔铣 基本的型腔铣操作，用于去除毛坯或 IPW 及部件所定义的一定量的材料，带有许多平面切削模式。型腔铣常用于粗加工。 ZLEVEL_FOLLOW_CAVITY 型腔铣 使用跟随工件切削模式在形状内部切削。 ZLEVEL_FOLLOW_CORE 型腔铣 使用跟随工件切削模式在形状外部切削。 CORNER_ROUGH 型腔铣 切削拐角中的剩余材料，这些材料因前一刀具的直径和拐角半径关系而无法去除。 ZLEVEL_PROFILE Z 级铣削 基本的 Z 级铣削，用于以平面切削方式对部件或切削区域进行轮廓铣。 ZLEVEL_PROFILE_STEEP Z 级铣削 与 ZLEVEL_PROFILE 相同，但只切削陡峭区域。经常与 CONTOUR_AREA_NON_STEEP 一起使用，以便在精加工切削区域时控制残余波峰。 ZLEVEL_CORNER Z 级铣削 精加工前一刀具因直径和拐角半径关系而无法到达的拐角区域。 FIXED_CONTOUR 曲面轮廓铣 基本的固定轴曲面轮廓铣操作，用于以各种驱动方式、包容和切削模式轮廓铣部件或切削区域。刀具轴是 +ZM。 CONTOUR_AREA 曲面轮廓铣 区域铣削驱动，用于以各种切削模式切削选定的面或切削区域。常用于半精加工和精加工。 CONTOUR_AREA_NON_STEEP 曲面轮廓铣 与 CONTOUR_AREA 相同，但只切削非陡峭区域。经常与 ZLEVEL_PROFILE_STEEP 一起使用，以便在精加工切削区域时控制残余波峰。 CONTOUR_AREA_DIR_STEEP 曲面轮廓铣 区域铣削驱动，用于以切削方向为基础，只切削非陡峭区域。与 CONTOUR_ZIGZAG 或 CONTOUR_AREA 一起使用，以便通过十字交叉前一往复切削来降低残余波峰。 CONTOUR_SURFACE_AREA 曲面轮廓铣 曲面区域驱动，它使用单一驱动曲面的 U-V 方向，或者是曲面的直角坐标网格。 FLOWCUT_SINGLE 曲面轮廓铣 自动清根驱动方式，单刀路，用于精加工或减轻角及谷。 FLOWCUT_MULTIPLE 曲面轮廓铣 自动清根驱动方式，多刀路，用于精加工或减轻角及谷。 FLOWCUT_REF_TOOL 曲面轮廓铣 自动清根驱动方式，以前一参考刀具直径为基础的多刀路，用于铣削剩下的角和谷。 FLOWCUT_SMOOTH 曲面轮廓铣 与 FLOWCUT_REF_TOOL 相同，只是平稳进刀、退刀和移刀。用于高速加工。 PROFILE_3D 平面铣 特殊的三维轮廓铣切削类型，其深度取决于边界中的边或曲线。常用于修边。 CONTOUR_TEXT 曲面轮廓铣 切削制图注释中的文字，用于三维雕刻。 MILL_USER 用户自定义 此刀轨由您定制的 NX...
