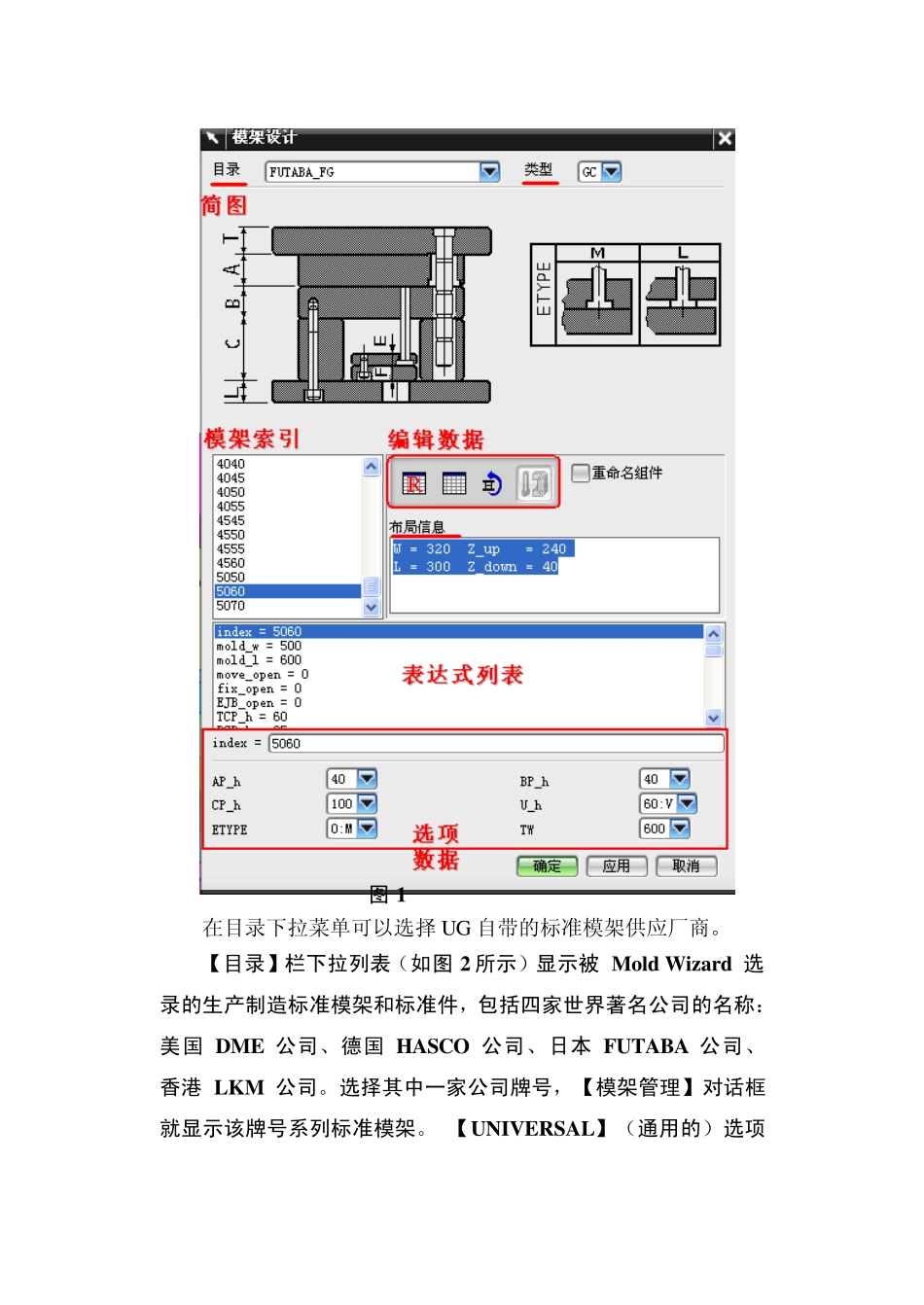

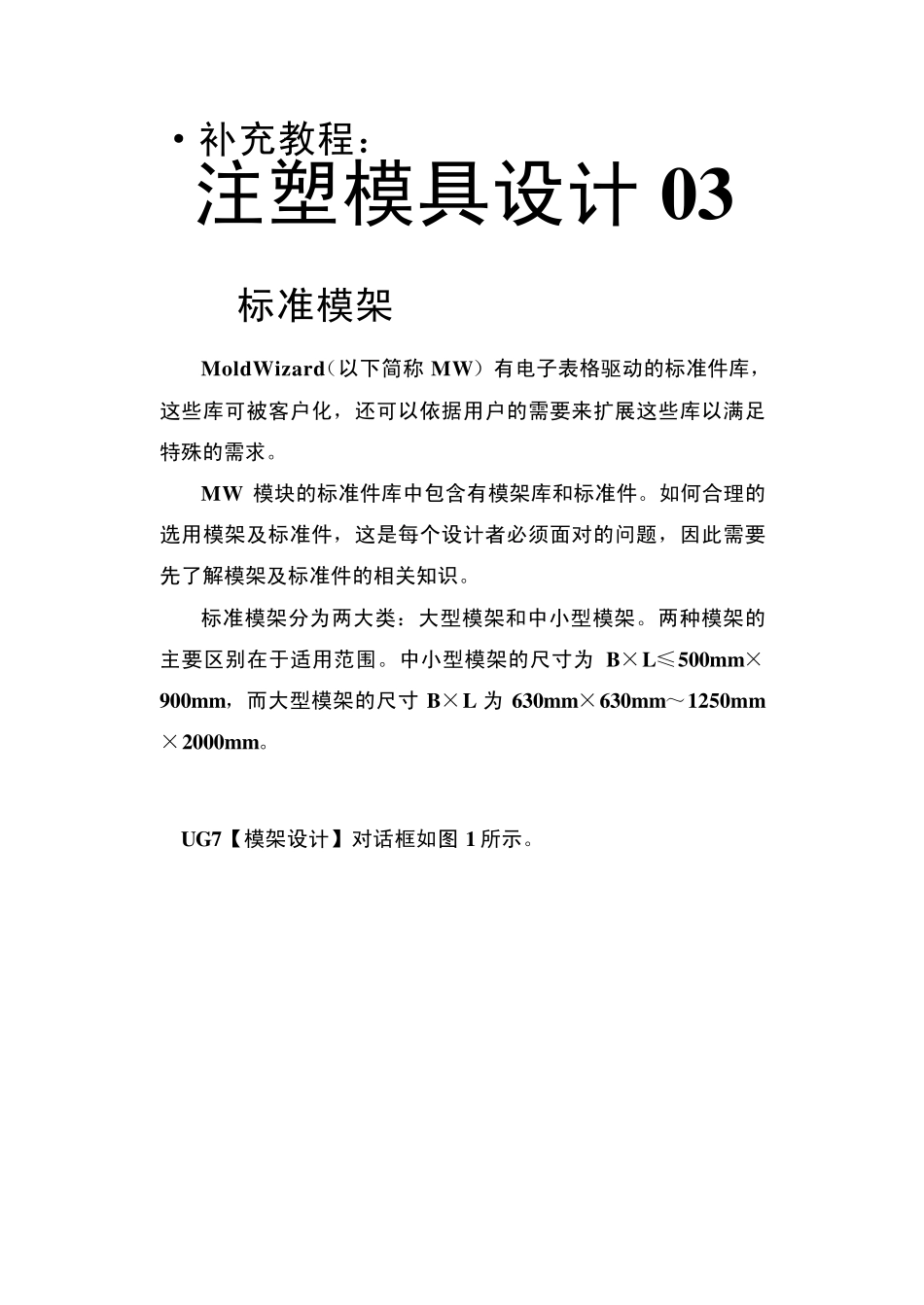

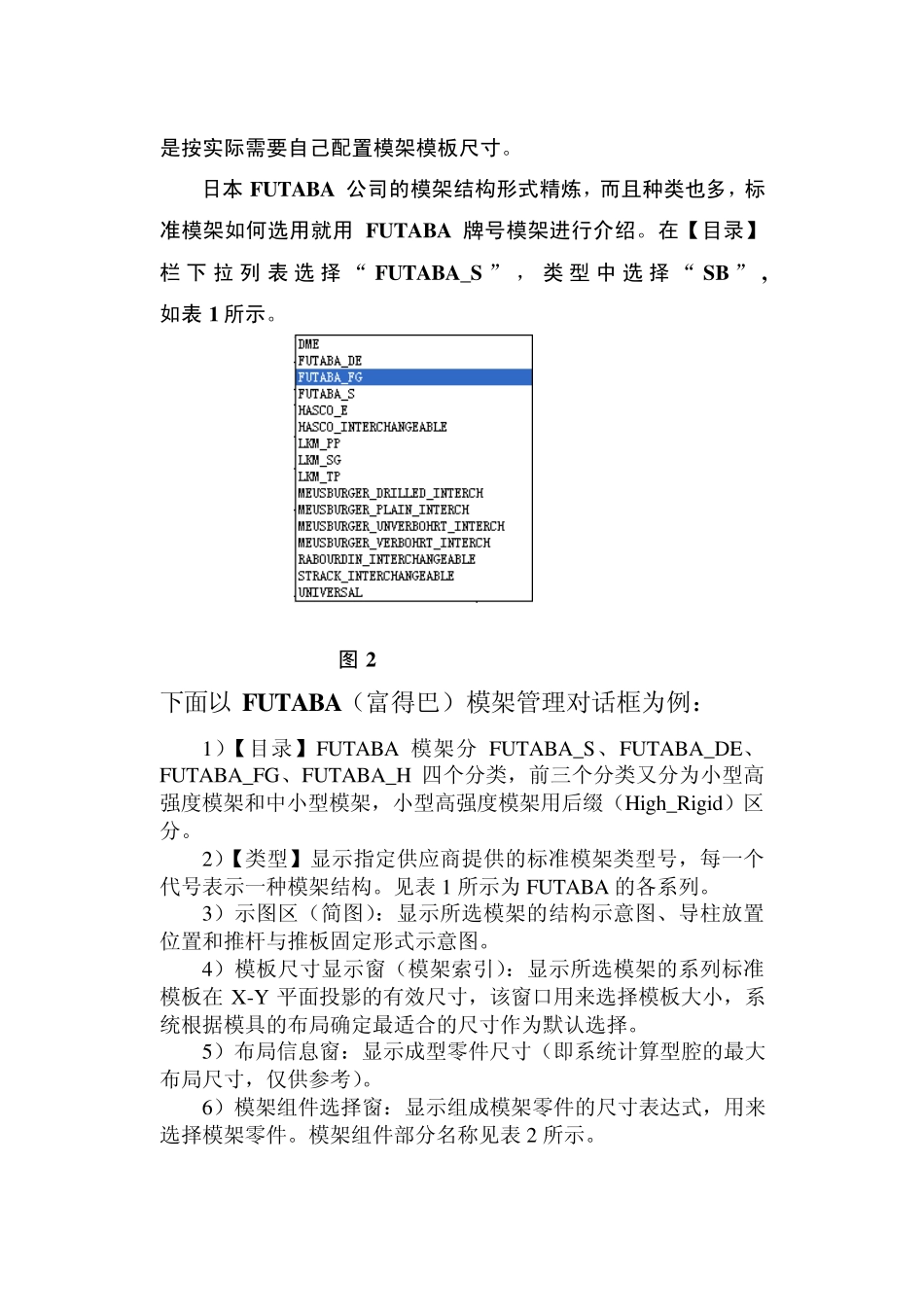

·补充教程: 注塑模具设计 03 标准模架 MoldWizard(以下简称 MW)有电子表格驱动的标准件库,这些库可被客户化,还可以依据用户的需要来扩展这些库以满足特殊的需求。 MW 模块的标准件库中包含有模架库和标准件。如何合理的选用模架及标准件,这是每个设计者必须面对的问题,因此需要先了解模架及标准件的相关知识。 标准模架分为两大类:大型模架和中小型模架。两种模架的主要区别在于适用范围。中小型模架的尺寸为 B×L≤500mm×900mm,而大型模架的尺寸 B×L 为 630mm×630mm~1250mm×2000mm。 UG7【模架设计】对话框如图 1 所示。 图1 在目录下拉菜单可以选择U G 自带的标准模架供应厂商。 【目录】栏下拉列表(如图2 所示)显示被 Mold Wizard 选录的生产制造标准模架和标准件,包括四家世界著名公司的名称:美国 DME 公司、德国 HASCO 公司、日本 FUTABA 公司、香港 LKM 公司。选择其中一家公司牌号,【模架管理】对话框就显示该牌号系列标准模架。 【UNIVERSAL】(通用的)选项是按实际需要自己配置模架模板尺寸。 日本FUTABA 公司的模架结构形式精炼,而且种类也多,标准模架如何选用就用 FUTABA 牌号模架进行介绍。在【目录】栏下拉列表选择“ FUTABA_S ” ,类型 中 选择“ SB ” , 如表1 所示。 图 2 下面以FUTABA(富得巴)模架管理对话框为例: 1)【目录】FUTABA 模架分FUTABA_S、FUTABA_DE、FUTABA_FG、FUTABA_H 四个分类,前三个分类又分为小型高强度模架和中小型模架,小型高强度模架用后缀(High_Rigid)区分。 2)【类型】显示指定供应商提供的标准模架类型号,每一个代号表示一种模架结构。见表 1 所示为FUTABA 的各系列。 3)示图区(简图):显示所选模架的结构示意图、导柱放置位置和推杆与推板固定形式示意图。 4)模板尺寸显示窗(模架索引):显示所选模架的系列标准模板在 X-Y 平面投影的有效尺寸,该窗口用来选择模板大小,系统根据模具的布局确定最适合的尺寸作为默认选择。 5)布局信息窗:显示成型零件尺寸(即系统计算型腔的最大布局尺寸,仅供参考)。 6)模架组件选择窗:显示组成模架零件的尺寸表达式,用来选择模架零件。模架组件部分名称见表 2 所示。 表 1 表 2 7)模架组件尺寸表达式栏:用来设置和修改模架零件形状尺寸。在模架组件选择窗选择的零件能在模架组件尺寸表达式栏显示,表达式栏设置非标尺寸数值,按 Enter 键,...
