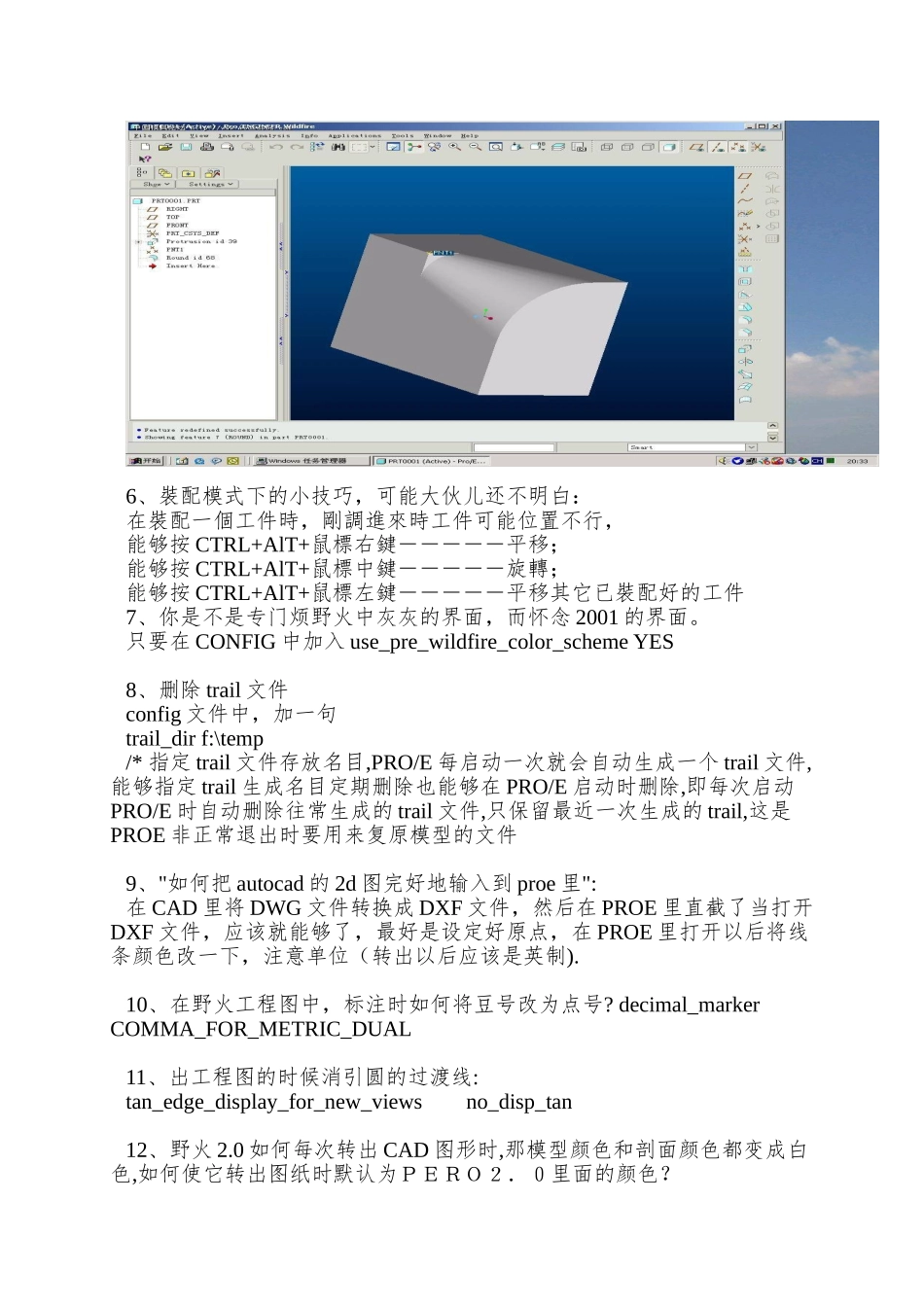

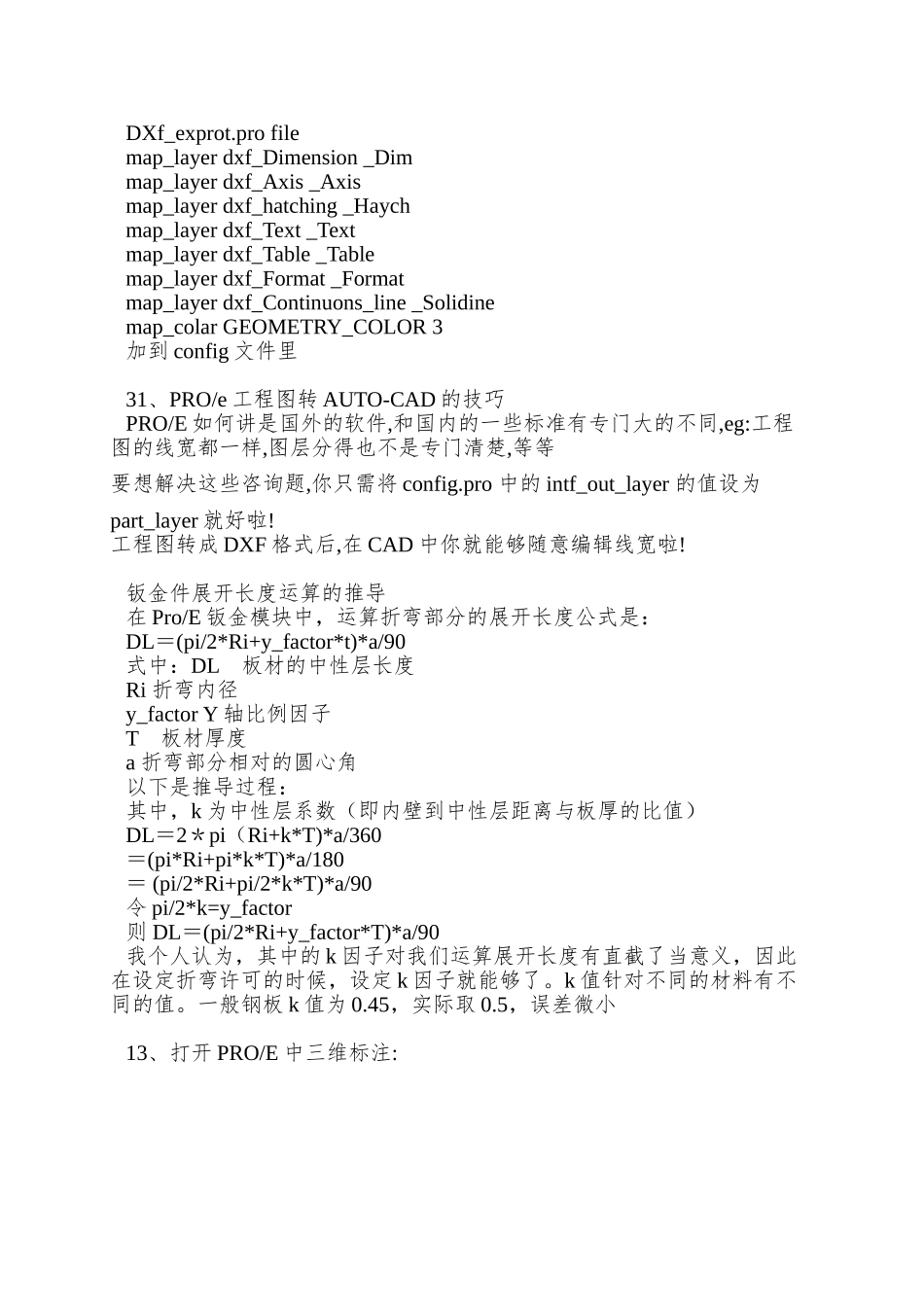

ProE 工程图创建模具设计教程1、更换启动画面教你换个起动画面，让你每天都有一个好心情：打开 PROE 的安装名目:例 D:\Program Files\proeWildfire 2.0\text\resourceRESORCE 里面的一个图片换了就能够了2、工程图尺寸加公差 @++0.1@#@--0.1@# 亦能够 ALT 键+0177→“±” 3、选取环曲面（Loop Surf）1.第一选取主曲面； 2.按下 shift 键，不要放开； 3.将鼠标移动至主曲面的边界上，现在鼠标右下方弹出“边：***”字样； 4.点击鼠标左键确认，放开 shift 键，OK!相切链的选取（Tangent） 1.第一选取一段棱边； 2.按下 shift 键，不要放开； 3.将鼠标移动至与所选棱边相切的任一棱边上，现在鼠标右下方弹出“相切”字样； 4.点击鼠标左键确认，放开 shift 键，OKCopy 面时假如碎面太多，能够用 Boundary 选法：先选一个种子面再按shift+鼠标左键选边界4、工程图标注修改：原数可改为任意数, 只要把@d 改为@o 后面加你要的数（字母 O）5、如下的倒圆角的方法,现与大伙儿分享: 作图的步骤如下(wildfire 版本): 1>在需要倒角的边上创建倒角参考终止点; 2>用做变倒角的方法,先做好变倒角,不要点"完成"; 3>击活"switch to transition" 4>单击"Transitions" 5>在已生成的成灰色的倒角上选取不需要的那部分倒角 6>在"Default (stop case 3 )"下拉菜单中选取"stop at reference" 7>在"stop references"选项栏中选取你创建的倒角终止点.结果如下图所示:6、裝配模式下的小技巧，可能大伙儿还不明白： 在裝配一個工件時，剛調進來時工件可能位置不行， 能够按 CTRL+AlT+鼠標右鍵－－－－－平移； 能够按 CTRL+AlT+鼠標中鍵－－－－－旋轉； 能够按 CTRL+AlT+鼠標左鍵－－－－－平移其它已裝配好的工件7、你是不是专门烦野火中灰灰的界面，而怀念 2001 的界面。 只要在 CONFIG 中加入 use_pre_wildfire_color_scheme YES8、删除 trail 文件config 文件中，加一句 trail_dir f:\temp /* 指定 trail 文件存放名目,PRO/E 每启动一次就会自动生成一个 trail 文件,能够指定 trail 生成名目定期删除也能够在 PRO/E 启动时删除,即每次启动PRO/E 时自动删除往常生成的 trail 文件,只保留最近一次生成的 trail,这是PROE 非正常退出时要用来复原模型的文件9、"如何把 autocad 的 2d 图完好地输入到 proe 里":在 CAD 里将 DWG 文件转换成 DXF 文件，然后在 PROE ...
