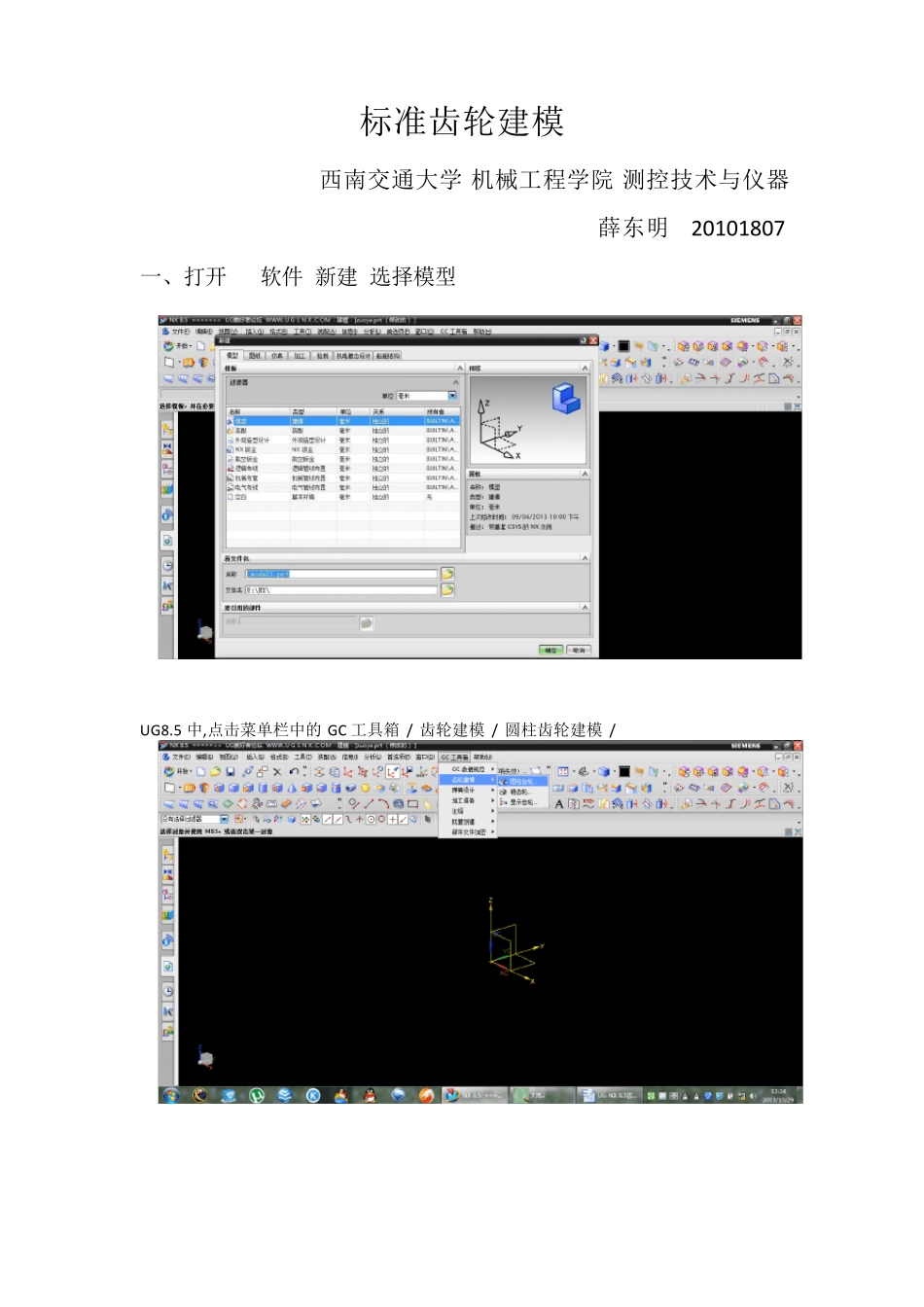

标准齿轮建模 西南交通大学 机械工程学院 测控技术与仪器 薛东明 20101807 一、打开 UG软件,新建:选择模型 UG8.5 中,点击菜单栏中的”GC 工具箱”/”齿轮建模”/”圆柱齿轮建模”/ 创建齿轮/直齿轮、外啮合齿轮、滚齿 下面设置齿轮参数： 名称随便，模数 3，牙数 80，齿宽 60，压力角 20 矢量对话框中选择“zc”轴 点对话框中，自动判断点，点确定 得到齿轮 下面进行加工修整： 二、创建孔 在菜单栏中，插入/设计特征/孔 在类型中选择常规孔，在成型中选择简单，在直径、深度中分别填 30，贯通体 位置中，选择绘制截图来打开创建草图对话框，草图平面中，选择平的面或平面，点击，选择坐标 z 轴指向的面，完成草图 回到空对话框中，确定 完成空孔 继续创建孔，（有数据要求时，根据具体尺寸） 菜单中，插入/关联复制/阵列特征， 指定矢量为 zc 轴，指定点为坐标原点，间距为数量和截距，数量 6，节距角 60，选择特征为最后打出的孔，点确定 完成阵列孔特征 三、创建轴孔： 先绘制草图，插入/任务环境中的草图，完成如图草图（具体两个圆的大小要根据数据） 菜单栏中，插入/设计特征/拉伸，指定矢量下拉列表中选择 –zc，极限中，开始距离为 0，结束距离为 22.5，选择体，求差，选择曲线为刚画出的两个圆，我们要切除两圆之间的部分。 确定，完成拉伸 确定，完成拉伸。 四、边倒圆 插入/细节特征/边倒圆 输入边倒圆半径为 3，确定 完成。 五、创建倒角： 插入，细节特征，到斜角。横截面为对称，距离 2.5 确定，完成。 六、镜像特征： 首先创建一个基准面。基准面垂直娿 zc 轴，离 yc-xc 平面距离为齿宽的一半，即 30. 图中蓝色即为刚创建出的品面，线面，要把已经加工好的那一面的所有特征，已刚创建好的基准面为镜像面，镜像到另一侧。 选择特征为刚创建的边倒圆，倒斜角，指定平面为刚创建的基准面，点击确定。 完成。 七、创建腔体： 在 yc-xc 面创建水平面，xc-zc 创建基准面 插入/设计特征/腔体 单击矩形，选择刚刚创建的基准面为前提放置面，单击反向默认侧，打开水平参考对话框，选择刚创建的水平面为水平参考，打开腔体参数对话框。 输入参数： 长度 12，宽度 200，深,25（具体参数根据实际数据）。点击确定。 在定位中，直接点击确定 然后X 掉绘图区左上角的矩形腔体对话框就行了。 八、基准平面和草图： 菜单栏中，编辑/显示和隐藏/隐藏，单击类型过滤器，选择草图和基准，点击确定。 回到类选择对话框，点击全选，按确定。 完成。
