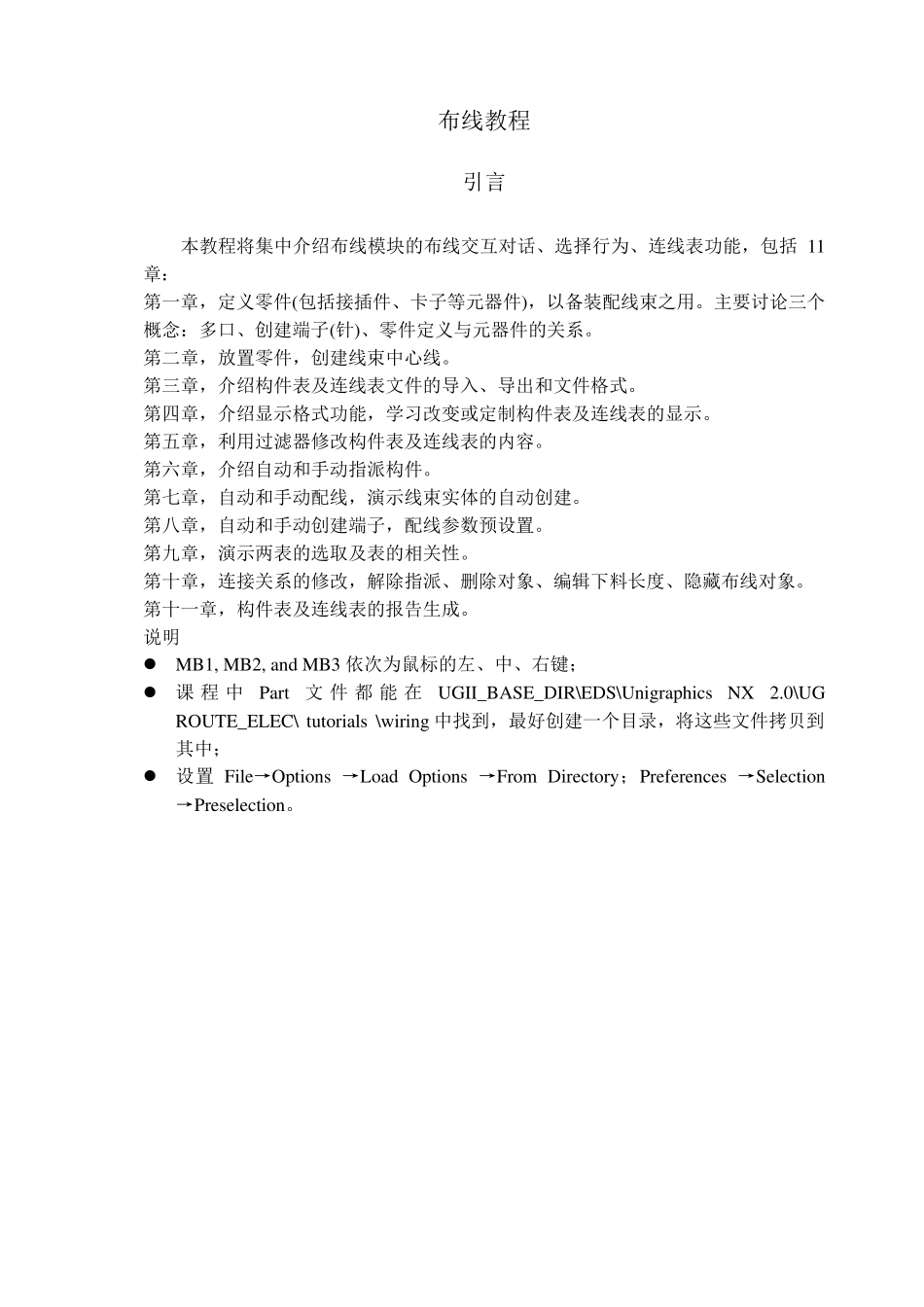

布线教程 引言 本教程将集中介绍布线模块的布线交互对话、选择行为、连线表功能，包括 11章： 第一章，定义零件(包括接插件、卡子等元器件)，以备装配线束之用。主要讨论三个概念：多口、创建端子(针)、零件定义与元器件的关系。 第二章，放置零件，创建线束中心线。 第三章，介绍构件表及连线表文件的导入、导出和文件格式。 第四章，介绍显示格式功能，学习改变或定制构件表及连线表的显示。 第五章，利用过滤器修改构件表及连线表的内容。 第六章，介绍自动和手动指派构件。 第七章，自动和手动配线，演示线束实体的自动创建。 第八章，自动和手动创建端子，配线参数预设置。 第九章，演示两表的选取及表的相关性。 第十章，连接关系的修改，解除指派、删除对象、编辑下料长度、隐藏布线对象。 第十一章，构件表及连线表的报告生成。 说明  MB1, MB2, and MB3 依次为鼠标的左、中、右键；  课程 中Part文 件 都能 在UGII_BASE_DIR\EDS\Unigraphics NX 2.0\UG ROUTE_ELEC\ tutorials \wiring 中找到，最好创建一个目录，将这些文件拷贝到其中；  设置 File→Options →Load Options →From Directory；Preferences →Selection →Preselection。 第 一 章 定 义 零 件 本 章 定 义 零 件 (包 括 接 插 件 、 卡 子 等 元 器 件 )， 以 备 装 配 线 束 之 用 。 一 . 创 建 多 口 导 线 与 零 件 的 连 接 不 仅 指 物 理 连 接 ，而 且 还 指 其 逻 辑 连 接 。为 了 成 功 地 配 通 连 接 ，必 须 为 接 插 件 的 待 连 接 的 端 子 针 提 供 标 识 符 ， 连 线 表 借 助 标 识 符 建 立 逻 辑 连 接 。 一 个多 口 零 件 可 以 相 应 地 指 派 多 个 标 识 符 ， 每 个 标 识 符 都 可 以 任 意 指 定 到 一 个 唯 一 的 位置 。 下 面 举 例 说 明 多 口 的 创 建 ： 步 1： 选 File → Open， 打 开 零 件 round_connector_unqualified.prt ， 调 整 好 零 件 的 位 置 ； 步 2： 选 Application → Routing Electrical ； 步 3： 在 Routing Electrical 工 具 条 中 选 Qualify Part 图 标 ， 弹 出 Qualify Part 对 话 框 ，其 中 可 能 的 对 象 有 三...
