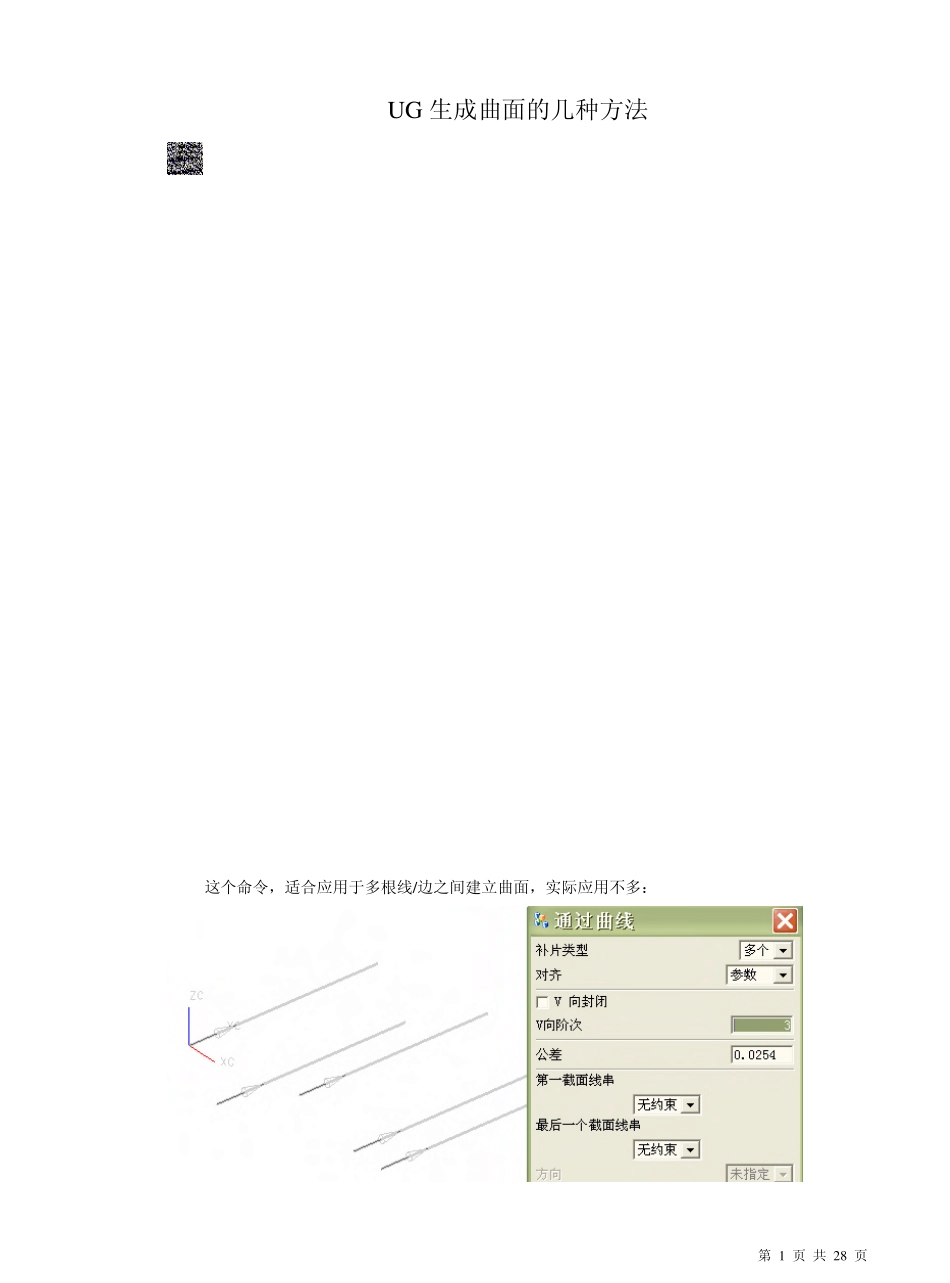

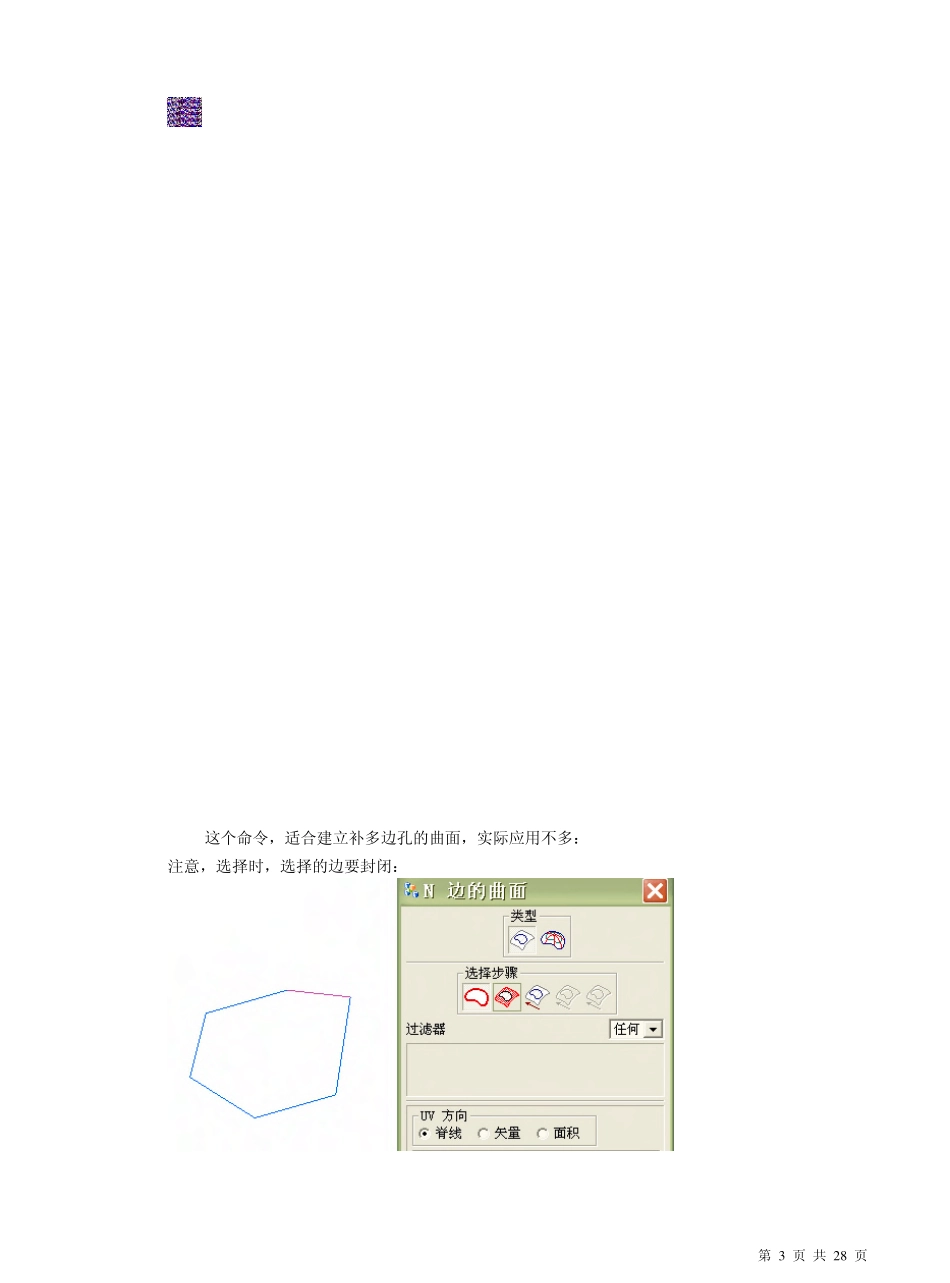

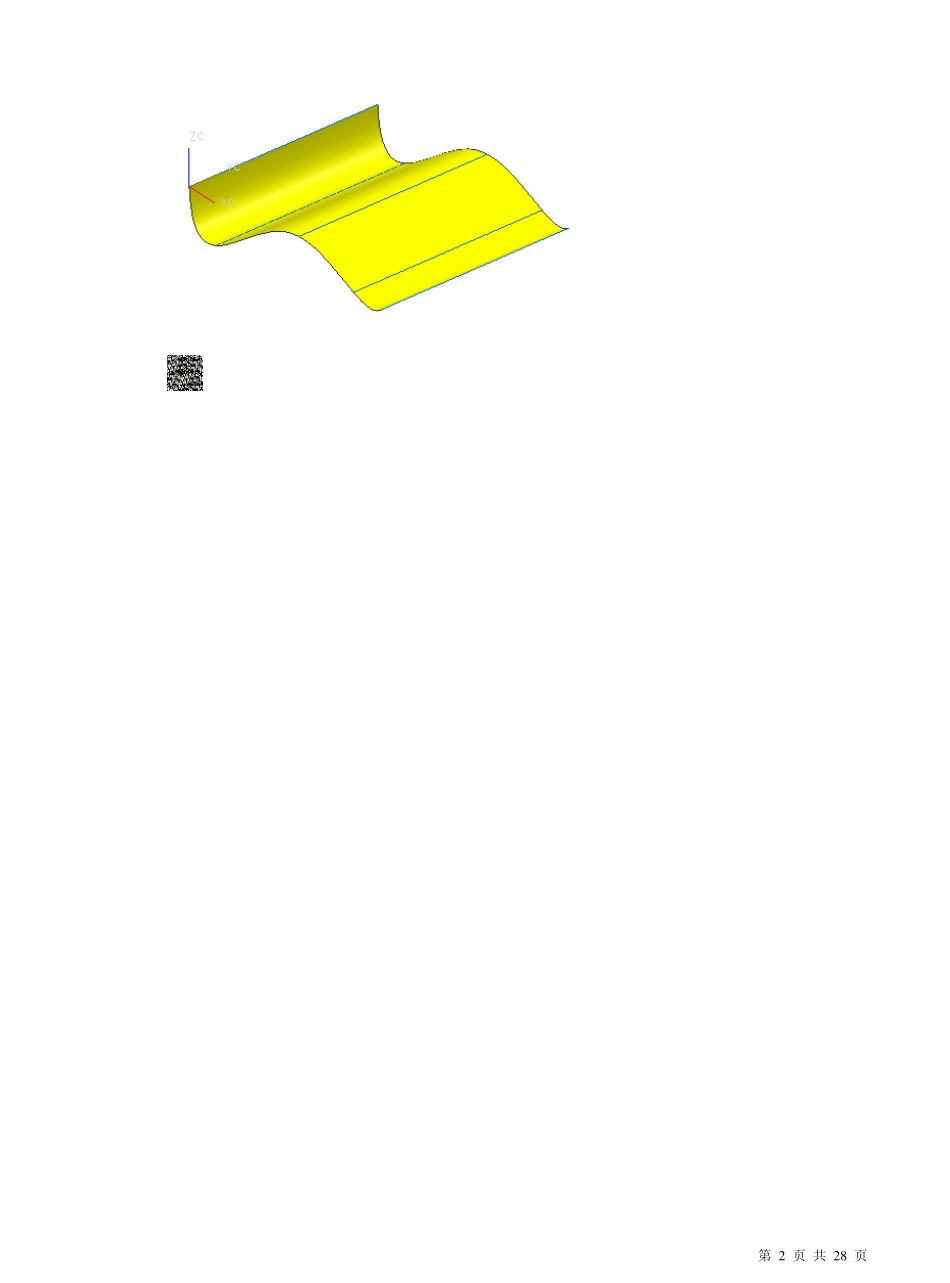

第1 页共28 页U G 生成曲面的几种方法这个命令，适合应用于多根线/边之间建立曲面，实际应用不多：第2 页共28 页第3 页共28 页这个命令，适合建立补多边孔的曲面，实际应用不多：注意，选择时，选择的边要封闭：第4 页共28 页通过调整中心平面，可以得到预览的曲面：其余功能可以在CAST 中找到详细的说明，在这里就不再赘述。下面举例的几种情况，希望读者能够从中学习一些补面的思路：对于圆角面，可以用第5 页共28 页接下来，左下角提示选择第一条 Cross 线时，开始选择 Cross 线：两条 Cross 线选择完毕后，确定，生成曲面：第6 页共28 页对于较复杂一点的情况，可以分步补面：利用桥接生成面：第7 页共28 页下面以F3-33-30 为例，介绍补面操作的几个方法。第8 页共28 页#1 局部补充用命令第9 页共28 页O K 。这时生成一个新的面，这个面于原来的面重合，曲率等相关参数一致。用先选择目标面，再选择裁减工具线边：结果利用同一种方法将左边的面补充出来：第10 页共28 页再下来利用桥接，将缺口补充，此命令适合用于四边补面情况，注意请选择适合的选择方式：线选择primary 线串：选择好第一条线后，点击中键确定，再选择第二条，点击中键确定：primary 线串的选择，注意点选方式，结果驱动箭头应该方向一致，如上图。用同样的方法选择cross 线串：左右两条。注意，请确认四条曲线的封闭性，如果不封闭，有可能报错。如果提示约束方式，可选择增加约束，如与周边相切等等。如不约束，确定即可。第11 页共28 页选择创建。结果如下图：#2 角部补充：利用命令：用命令，如图：第12 页共28 页这样生成的角面，与周边面保持参数一致，效果及佳。可以用同样的方法补充左边的面，然后用，完成补充。下面用第13 页共 28 页利用第14 页共28 页再利用，生成桥接线：第15 页共28 页再用命令成一条条整线：这里时左右两条：接下来，用拉伸，缩短曲线长度，缩短值 = 直线线端到面端点距离：你可以用测量命令Alt+LD，得到这个距离：第16 页共28 页再下来利用桥接，将缺口补充：曲面局部出现棱状，如果想加以改进，可做如下处理：缩短两条曲线，再桥接：第17 页共28 页利用裁减再用命令第18 页共28 页这样的情况，可用如下方法修改：将隐藏曲线找回，建立新的primary 和 cross 线串，辅助生成光顺曲面：如果操作熟练，再遇到类似情况，可以直接应用此方法：要利用三根 prim...
