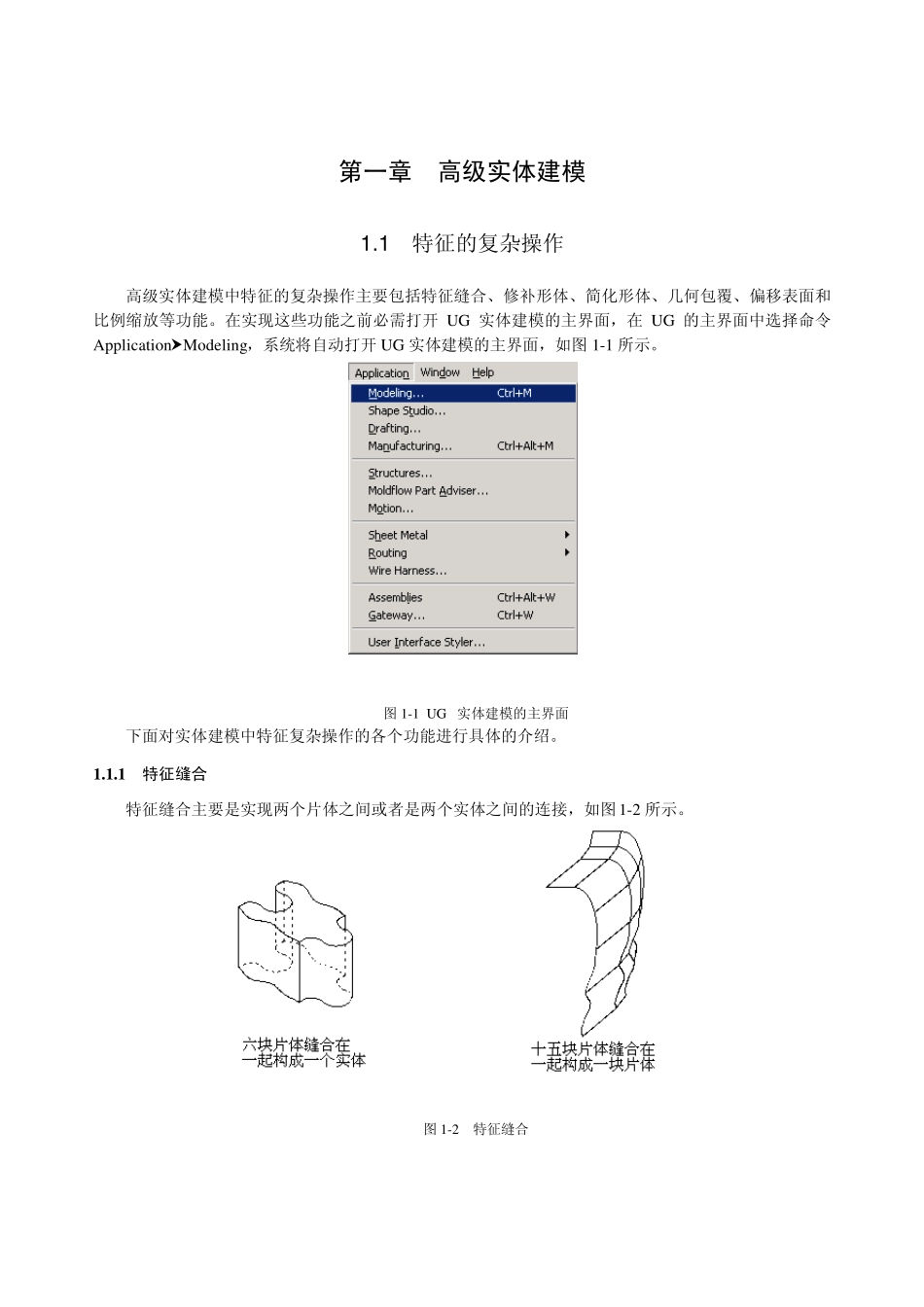

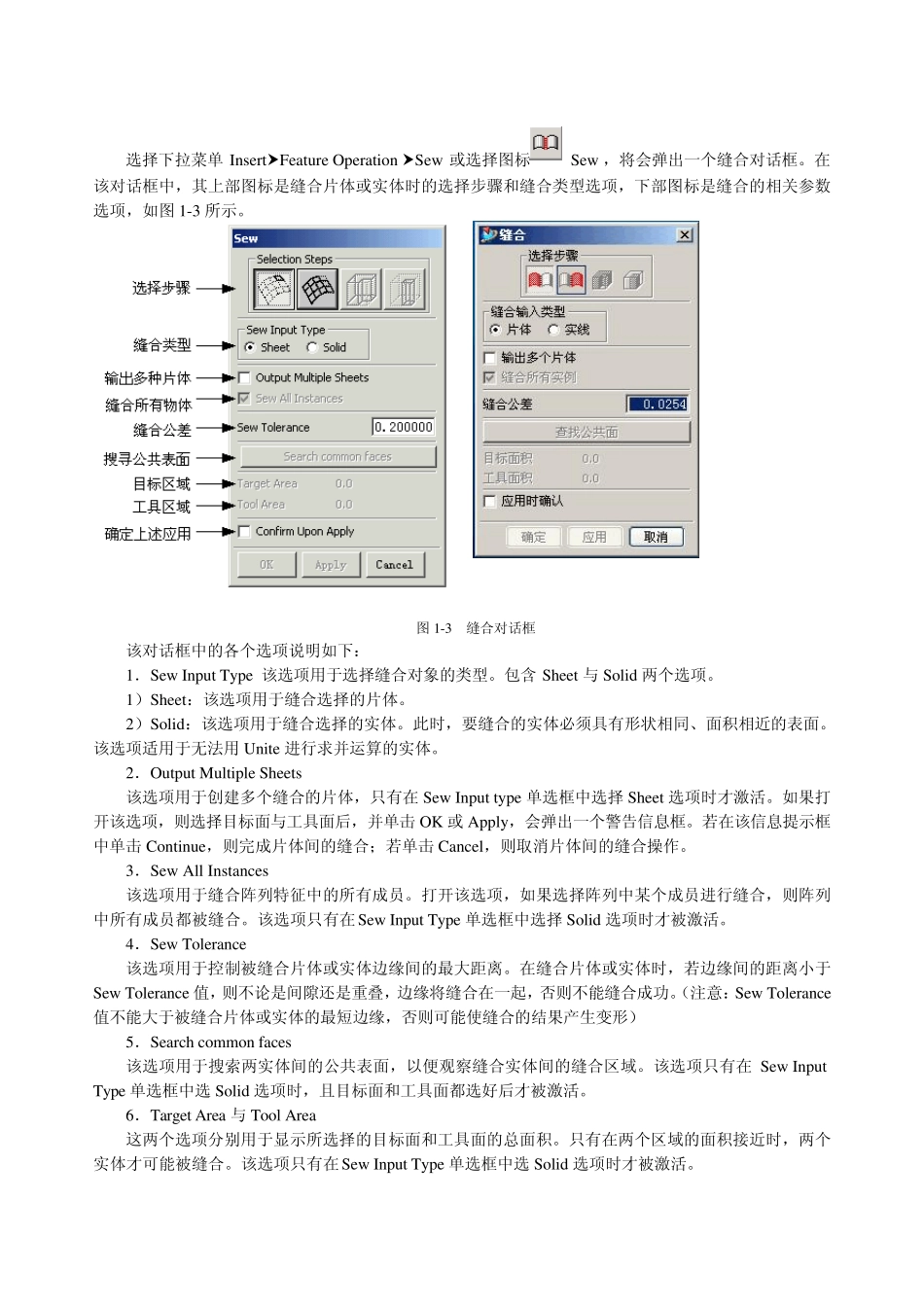

高级建模教程第一章 高级实体建模 1 .1 特征的复杂操作 高级实体建模中特征的复杂操作主要包括特征缝合、修补形体、简化形体、几何包覆、偏移表面和比例缩放等功能。在实现这些功能之前必需打开 UG 实体建模的主界面，在 UG 的主界面中选择命令ApplicationhModeling，系统将自动打开 UG 实体建模的主界面，如图 1-1 所示。 图 1-1 UG 实体建模的主界面 下面对实体建模中特征复杂操作的各个功能进行具体的介绍。 1 .1 .1 特征缝合 特征缝合主要是实现两个片体之间或者是两个实体之间的连接，如图1-2 所示。 图 1-2 特征缝合 选择下拉菜单InserthFeature Operation hSew 或选择图标 Sew ，将会弹出一个缝合对话框。在该对话框中，其上部图标是缝合片体或实体时的选择步骤和缝合类型选项，下部图标是缝合的相关参数选项，如图1-3 所示。 图1-3 缝合对话框 该对话框中的各个选项说明如下： 1．Sew Input Type 该选项用于选择缝合对象的类型。包含Sheet 与Solid 两个选项。 1）Sheet：该选项用于缝合选择的片体。 2）Solid：该选项用于缝合选择的实体。此时，要缝合的实体必须具有形状相同、面积相近的表面。该选项适用于无法用Unite 进行求并运算的实体。 2．Output Multiple Sheets 该选项用于创建多个缝合的片体，只有在Sew Input type 单选框中选择Sheet 选项时才激活。如果打开该选项，则选择目标面与工具面后，并单击 OK 或Apply，会弹出一个警告信息框。若在该信息提示框中单击 Continue，则完成片体间的缝合；若单击 Cancel，则取消片体间的缝合操作。 3．Sew All Instances 该选项用于缝合阵列特征中的所有成员。打开该选项，如果选择阵列中某个成员进行缝合，则阵列中所有成员都被缝合。该选项只有在Sew Input Type 单选框中选择Solid 选项时才被激活。 4．Sew Tolerance 该选项用于控制被缝合片体或实体边缘间的最大距离。在缝合片体或实体时，若边缘间的距离小于Sew Tolerance 值，则不论是间隙还是重叠，边缘将缝合在一起，否则不能缝合成功。（注意：Sew Tolerance值不能大于被缝合片体或实体的最短边缘，否则可能使缝合的结果产生变形） 5．Search common faces 该选项用于搜索两实体间的公共表面，以便观察缝合实体间的缝合区域。该选项只有在Sew Input Type 单选框中选Solid 选项时，且目标面和工具面都选好后才被激活。 6．Target Area...
